Главная заземляющая шина с изоляторами на 20 подключений ГЗШ-20 Сu EKF - gc-e2020

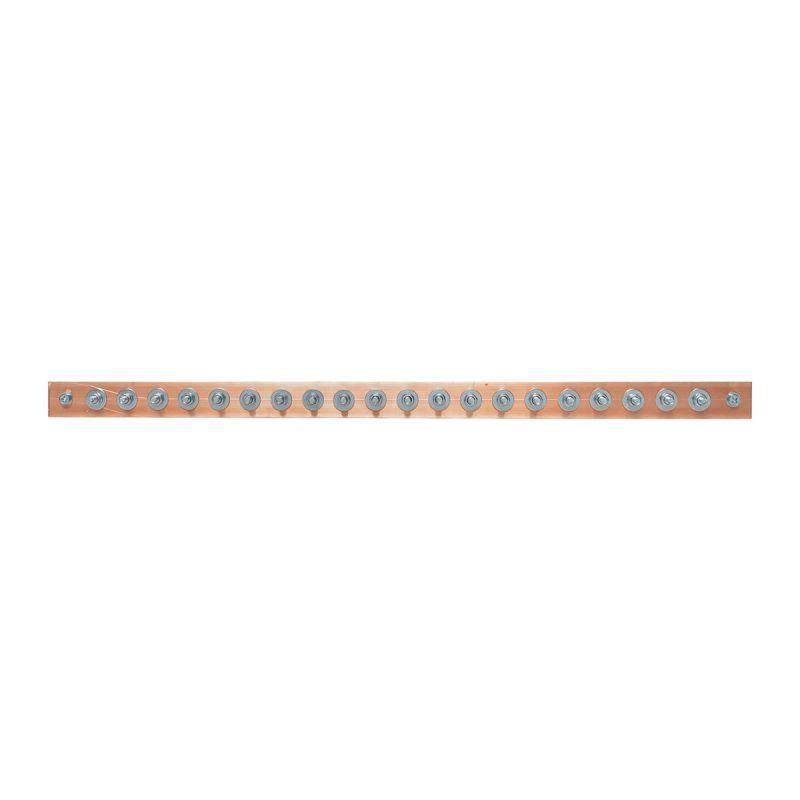

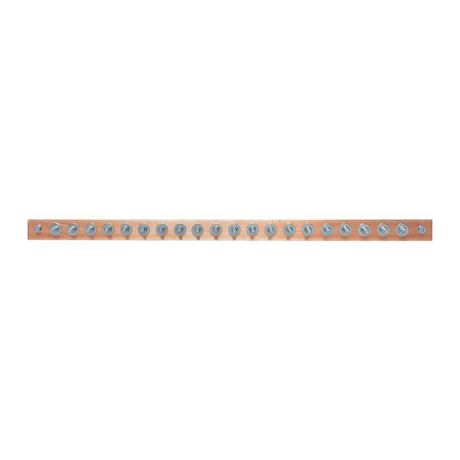

Заземляющая шина главная с изоляторами на 20 подключений ГЗШ-20 Cu от EKF - надёжный элемент для сборки единой системы заземления в распределительных устройствах. Медная шина с изоляторами обеспечивает безопасное и долговечное подключение до 20 проводников, соответствует требованиям ПУЭ и предназначена для установки в щитах и шкафах.

Назначение и область применения

Главную заземляющую шину (ГЗШ) используют для объединения всех заземляющих проводников в одной точке - это обязательное требование ПУЭ для обеспечения безопасности электроустановок. Шина ГЗШ-20 Cu применяется в распределительных щитах жилых, общественных и промышленных объектах. К ней подключают заземляющие провода от автоматических выключателей, корпусов оборудования, металлических конструкций, систем уравнивания потенциалов и других заземляемых элементов.

Технические характеристики

• Тип изделия: шина заземления главная
• Количество подключений: 20
• Материал шины и контактов: медь (Cu) - высокая проводимость и коррозионная стойкость
• Тип монтажа: поверхностный фиксированный - крепится болтами прямо на стенку щита
• Сечение подключаемого провода: до 20 мм2
• Изоляторы: есть - обеспечивают гальваническую изоляцию от корпуса щита
• Исполнение: без крышки - открытый доступ к клеммам для проверки и обслуживания

Совместимость и монтаж

Шина ГЗШ-20 Cu совместима с любыми типами медных заземляющих проводников сечением до 20 мм2, включая одножильные и многожильные. Для монтажа требуется только отвертка или гаечный ключ. Устанавливается на вертикальной или горизонтальной поверхности внутри щита. Изоляторы позволяют крепить шину напрямую к металлическому корпусу без риска замыкания. Подключения выполняются через винты с плоскими шайбами - рекомендуется использовать кабельные наконечники типа НШВИ для многожильных проводов.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ПУЭ и ГОСТ Р 50571.5.54. Применение меди гарантирует соответствие нормам по токовой нагрузке и термической стойкости. Изолирующие опоры предотвращают случайное прикосновение к корпусу щита, снижают риск возникновения паразитных токов и повышают уровень защиты персонала.

Преимущества

• Высокая надёжность соединений благодаря медным контактам и прочному креплению
• Изоляторы исключают необходимость дополнительного монтажа изолирующих плат
• Открытая конструкция упрощает осмотр, тестирование и ремонт
• Стандартное количество подключений (20) покрывает потребности большинства средних и крупных щитов
• Совместима с продукцией серии PROxima - легко интегрируется в комплектацию щитов EKF

Ограничения применения

• Не предназначен для подключения проводов сечением более 20 мм2 - используйте шины с большим числом клемм или увеличенными контактами
• Отсутствие крышки делает её чувствительной к внешним воздействиям - не устанавливайте в условиях повышенной запылённости или влажности без дополнительной защиты
• Подходит только для внутренней установки в закрытые щиты - не используется на открытом воздухе
• Не рассчитана на частое отключение/переподключение - клеммы не являются быстроразъёмными

Примеры использования

• Распределительный щит квартиры - подключение заземляющего провода от розеток, светильников и стиральной машины
• Щит управления насосной станцией - соединение заземления корпуса двигателя, частотника и трубопровода
• Промышленный шкаф с ЧПУ оборудованием - объединение заземляющих проводов от нескольких станков и систем аварийного отключения
• Общественные здания - центральная точка заземления в этажном щите по проекту уравнивания потенциалов

Практические советы

• Перед монтажом проверьте, что все заземляющие провода имеют одинаковое сечение - не превышайте 20 мм2
• Используйте кабельные наконечники НШВИ для многожильных проводов - это повысит надёжность контакта
• При установке в металлический щит убедитесь, что изоляторы полностью отделяют шину от корпуса - иначе нарушится система заземления
• После монтажа проведите контрольное измерение сопротивления контура заземления - это обязательная процедура после завершения работ
• Для удобства обслуживания располагайте шину в доступной части щита - рядом с вводом и группами автоматов
