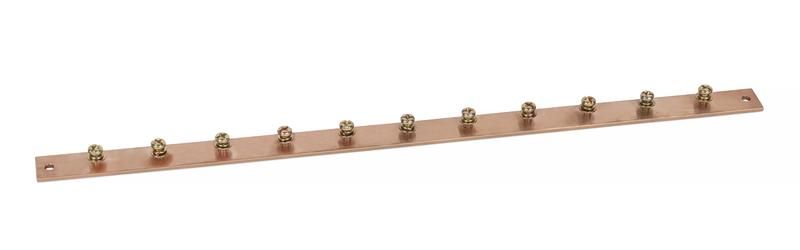

Шина заземления медная с изоляторами, 11 точек подключения, 19 дюймов - CGB-IN-1U-11-19 Cabeus 11142c

Шина заземления медная 11 точек подключения 19 дюймов от бренда Cabeus (артикулы 11142c и cgb-in-1u-11-19) - это надёжный элемент для организации систем заземления в телекоммуникационных и серверных стойках стандарта 19 дюймов. Она обеспечивает безопасное соединение оборудования с контуром заземления через 11 фиксированных точек.

Назначение и область применения

Шина заземления медная 11 точек подключения 19 дюймов используется для присоединения корпусов и металлических частей устройств к системе защитного заземления. Применяется в телекоммуникационных, серверных и сетевых шкафах, где требуется надёжное заземление оборудования - например, коммутаторов, маршрутизаторов, UPS, серверов и других устройств, устанавливаемых в стойки 19 дюймов.

Технические характеристики

• Материал: медь (сплав с высокой проводимостью)
• Сечение: 25×3 мм - обеспечивает достаточную площадь для прохождения тока замыкания
• Номинальная нагрузка: до 200 А - позволяет выдерживать аварийные токи без перегрева
• Количество точек подключения: 11
• Размеры: соответствует стандартной высоте 19 дюймов (1U)
• Крепёж: винты M6 с резьбой для подключения заземляющих проводников
• Форма: прямоугольный металлопрокат - удобен для крепления на стенку шкафа

Совместимость и монтаж

Шина заземления медная 11 точек подключения 19 дюймов совместима со всеми стандартными стойками и шкафами 19 дюймов. Устанавливается на заднюю или боковую стенку стойки с помощью болтов или саморезов. Для монтажа необходимо просверлить отверстия под крепёж - шина имеет предварительно подготовленные места для фиксации. Каждый контакт M6 рассчитан на заземляющий проводник сечением до 6–10 мм2. Перед затяжкой винтов зачищайте поверхность провода и используйте шайбы для равномерного распределения усилия.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам согласно ГОСТ Р 50571 и ПУЭ. Медная шина обеспечивает низкое переходное сопротивление, что снижает риск возникновения потенциала на корпусах оборудования. Нагрузочная способность 200 А гарантирует работу в условиях аварийного тока замыкания.

Преимущества

• Высокая электропроводность меди - минимизирует потери и нагрев при больших токах
• Жесткая конструкция - не деформируется при монтаже и эксплуатации
• 11 точек подключения - позволяют заземлить сразу несколько устройств без использования перемычек
• Стандартный форм-фактор - легко интегрируется в существующие 19-дюймовые системы

Ограничения применения

Не предназначен для использования вне закрытых шкафов - не имеет защиты от внешней среды (IP не указан). Не рекомендуется применять в помещениях с повышенной коррозионной активностью (например, химические цеха, морские порты) без дополнительной защиты. Не является самостоятельным заземляющим устройством - требует подключения к основному контуру заземления здания.

Примеры использования

• Заземление серверов в дата-центре
• Подключение коммутаторов и оптических терминалов в телеком-стойке
• Объединение заземляющих проводов от нескольких UPS-блоков
• Создание единой точки заземления для всей аппаратуры в распределительном щите

Практические советы

• Перед установкой проверьте, чтобы все винты M6 были чистыми и без повреждений резьбы - плохой контакт увеличивает сопротивление
• Используйте гибкий многожильный провод с наконечником типа “штырь” или “вилка” для лучшего контакта
• Не перетягивайте винты - это может повредить резьбу или деформировать медную шину
• При использовании в стойке с несколькими уровнями - расположите шину так, чтобы провода от верхних и нижних устройств не пересекались
• Проверяйте целостность заземления мультиметром после монтажа - сопротивление между шиной и заземляющим контуром должно быть менее 0,1 Ом
