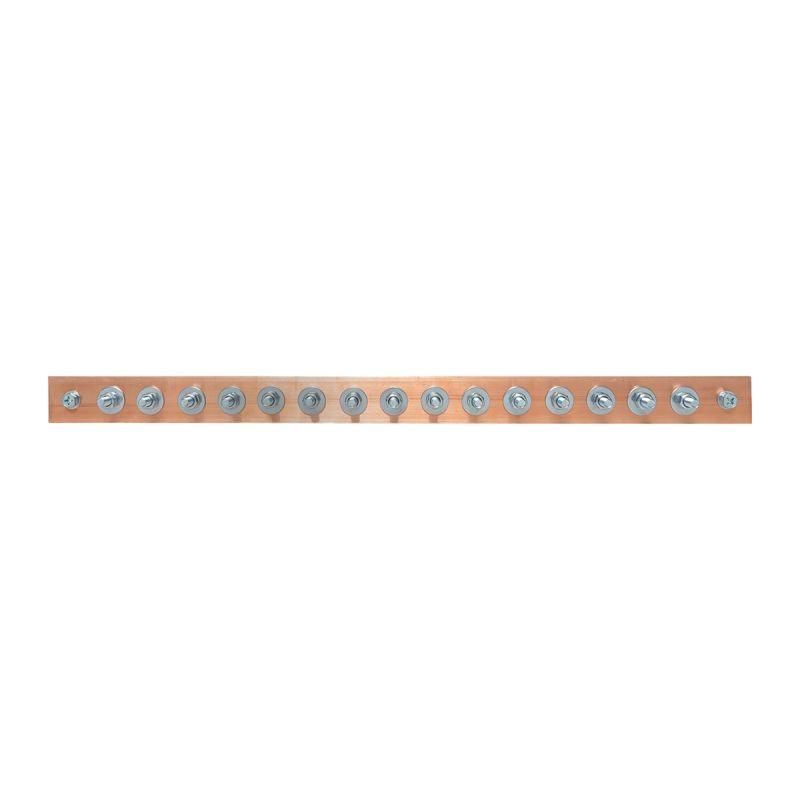

Главная заземляющая шина с изоляторами на 15 подключений ГЗШ-15 Сu EKF - gc-e2015

Заземляющая шина главная с изоляторами на 15 подключений ГЗШ-15 Cu от EKF - надёжный элемент для сборки единой системы заземления в распределительных устройствах. Шина выполнена из меди, оснащена изоляторами для безопасного крепления и предназначена для подключения до 15 заземляющих проводников. Артикул gc-e2015 соответствует серии PROxima.

Назначение и область применения

Главную заземляющую шину (ГЗШ) устанавливают в местах ввода электроэнергии - щитовых помещениях, трансформаторных подстанциях, распределительных пунктах. Её задача - собрать все заземляющие проводники в одну точку, обеспечивая равномерное распределение потенциала и защиту от поражения током. Подходит для промышленных объектов, жилых домов, офисных зданий и коммерческих помещений, где требуется централизованное заземление нескольких контуров.

Технические характеристики

• Тип изделия: шина заземления главная
• Количество подключений: 15
• Материал шины и контактов: медь (Cu) - высокая проводимость, устойчивость к окислению
• Тип монтажа: поверхностный фиксированный - крепится напрямую к стене или панели
• Сечение подключаемого проводника: до 15 мм2
• Изоляторы: есть - обеспечивают гальваническую изоляцию от корпуса и поверхности установки
• Исполнение: без крышки - доступ к клеммам открытый, удобен для проверки и обслуживания

Совместимость и монтаж

Заземляющая шина ГЗШ-15 Cu совместима с медными и многожильными проводниками сечением до 15 мм2. Для монтажа используют болты M8 или M10 (не входят в комплект). Крепление выполняется через отверстия в изоляторах - шина фиксируется на плоской поверхности (бетон, металл, деревянная панель). Учитывайте посадочные размеры: расстояние между клеммами рассчитано для удобного доступа инструментом. Монтаж допускается внутри щитов и на внешних стенах при условии защиты от механических повреждений.

Безопасность и стандарты

Шина соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем TN-S и TT. Наличие изоляторов исключает случайное замыкание на корпус или опорную поверхность. Открытая конструкция позволяет контролировать состояние соединений без демонтажа. Применение меди гарантирует долговременную устойчивость к коррозии даже в условиях повышенной влажности.

Преимущества

• Высокая проводимость меди снижает переходные сопротивления и повышает надёжность заземления
• Изоляторы позволяют устанавливать шину на любые поверхности, включая металлические щиты
• 15 клемм - достаточное количество для большинства типовых проектов без необходимости удлинения
• Открытое исполнение ускоряет диагностику и ремонт
• Серия PROxima от EKF - стандартизированная продукция с гарантированной совместимостью с другими элементами этой же серии

Ограничения применения

• Не предназначен для подключения проводников сечением более 15 мм2 - возможен перегрев и ослабление контакта
• Отсутствие крышки требует защиты от попадания пыли, влаги и сторонних предметов - рекомендуется установка в закрытых щитах
• Не используется в качестве основной шины для токов утечки выше 100 А - для таких нагрузок применяются специализированные шины с увеличенным сечением
• Не подходит для наружной установки без дополнительной герметизации или кожуха

Примеры использования

• Подключение заземляющих проводников от автоматических выключателей, УЗО, модульных устройств в этажном щите
• Объединение заземляющих проводов от силового оборудования: насосов, вентиляторов, станков
• Сборка заземления в распределительных пунктах торговых центров и производственных участках
• Работа в составе комплексной системы заземления с использованием других элементов серии PROxima

Практические советы

• Перед монтажом зачистите концы проводников до металлического блеска - это предотвращает нагрев и потерю контакта
• Затягивайте клеммы моментом 1–1,5 Нм - переусиливать нельзя, чтобы не повредить резьбу или саму шину
• Проверьте соответствие цветовой маркировки: заземляющий проводник всегда должен быть жёлто-зелёным
• При установке в металлический щит используйте изоляционные прокладки под крепёж - даже с изоляторами риск пробоя остаётся
• Артикул gc-e2015 легко заменяем: аналогичные решения от EKF имеют одинаковые размеры и крепёжные отверстия
