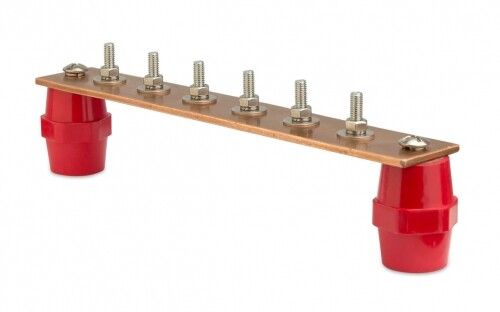

Шина главная заземляющая Jupiter, 20 подключений, медь DKC (ДКС) NE2020

Главная заземляющая шина DKC (ДКС) с артикулом ne2020 предназначена для надёжного объединения всех заземляющих и нулевых проводников в распределительном устройстве. Шина выполнена из меди, оснащена 20 точками подключения и изоляторами для безопасного монтажа на поверхности.

Назначение и область применения

Главная заземляющая шина DKC (ДКС) ne2020 используется для соединения нулевых защитных (PE) и нулевых рабочих (N) проводников, а также проводников системы уравнивания потенциалов и внешних заземляющих контуров. Устанавливается в щитовых помещениях, трансформаторных подстанциях, промышленных распределительных устройствах. Обязательно размещается в недоступном для случайного прикосновения месте - например, внутри закрытых щитов или за предохранительными ограждениями.

Технические характеристики

• Количество подключений: 20
• Размеры шины: 680 × 40 × 4 мм
• Материал шины: медь
• Материал контактной шины: нержавеющая сталь V2A (AISI 304)
• Материал зажимов и клемм: медь
• Тип монтажа: поверхностный
• Поверхность зажимов и клемм: необработанная
• Наличие изоляторов: да
• Крепление: комплектуется двумя анкерами для бетона, камня и полнотелого кирпича
• Фиксирующие элементы: болты, гайки, шайбы из нержавеющей стали

Совместимость и монтаж

Главная заземляющая шина DKC (ДКС) ne2020 рассчитана на поверхностный монтаж на вертикальную или горизонтальную плоскость из бетона, камня или кирпича. Для фиксации используются входящие в комплект анкеры. Подключение проводников осуществляется через медные клеммы с помощью болтов M6–M8. Диаметр отверстий под кабель соответствует стандартным сечениям до 50 мм2. Не рекомендуется использовать для монтажа на металлические или деревянные поверхности без дополнительной изоляции - изоляторы обеспечивают только электрическую изоляцию, а не механическую защиту.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50571.5.54 и IEC 60364-5-54 для систем TN-S и TT. Нержавеющая сталь в составе контактной части обеспечивает устойчивость к коррозии, медь - высокую электропроводность. Комплектация изолирующими элементами снижает риск возникновения паразитных токов и повреждений при перегрузках. Все металлические крепёжные детали изготовлены из нержавеющей стали, что исключает электрохимическую коррозию при длительной эксплуатации.

Преимущества

• Высокая проводимость благодаря медной основе шины
• Устойчивость к окислению - контактная часть из нержавеющей стали не требует покрытия
• Наличие изоляторов позволяет безопасно монтировать шину даже рядом с токоведущими частями
• Стандартный шаг между клеммами - удобство для группового подключения
• Полный комплект крепежа в наличии - не требуется доп purchases

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах (Zone 0/1/2)
• Не рассчитана на постоянное воздействие открытой воды или агрессивных сред (например, химических растворов)
• Не подходит для монтажа на пористые материалы (газоблок, пенобетон) - анкеры не держатся
• Необходимо соблюдать минимальный зазор между шиной и другими токоведущими элементами - изоляторы не заменяют воздушный промежуток

Примеры использования

• Главный ввод в жилой многоквартирный дом - объединение PEN-проводника и контура заземления
• Промышленный щит управления станком - подключение PE-проводников от нескольких двигателей
• Энергообъект с системой уравнивания потенциалов - связь заземляющего контура с трубопроводами и корпусами оборудования
• Административное здание - центральная точка для распределения N и PE после главного ввода

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и диаметра отверстий в клемме - максимальное сечение - 50 мм2
• Затягивайте болты моментом 1,5–2,5 Нм; переусиливать нельзя - можно повредить медную клемму
• При использовании в сыром помещении дополнительно герметизируйте места подключения термостойким силиконом
• Обозначьте каждую клемму этикеткой - это ускорит диагностику и обслуживание
• Проверяйте плотность контакта ежегодно - особенно в условиях повышенной влажности
