Пластины для заземления

Элементы для обеспечения электрического контакта между частями металлоконструкций и заземляющими проводниками. Применяются в распределительных щитах, кабельных лотках, системах молниезащиты.

Как выбрать

Основные параметры, влияющие на работоспособность и срок службы:

• Материал: Медь обладает лучшей проводимостью и стойкостью к коррозии, но дороже. Сталь требует защитного покрытия (оцинковка), склонна к окислению при длительном использовании.
• Тип изделия: Пластины используются для механического и электрического соединения, например, в лотках. Зажимы и шины - более мощные решения для подключения проводников или сборки контура.
• Толщина материала: Большая толщина увеличивает допустимый ток и механическую прочность, особенно важно в условиях вибрации или при больших токах КЗ.
• Способ монтажа: Открытый монтаж удобнее при обслуживании, но требует защиты от внешних воздействий. Наличие готовых отверстий или резьбы ускоряет установку.
• Климатические условия: Для помещений с повышенной влажностью или агрессивной средой важны защитные покрытия (никелирование, оцинковка).

Выбор по характеристикам

Медные пластины для внутреннего монтажа

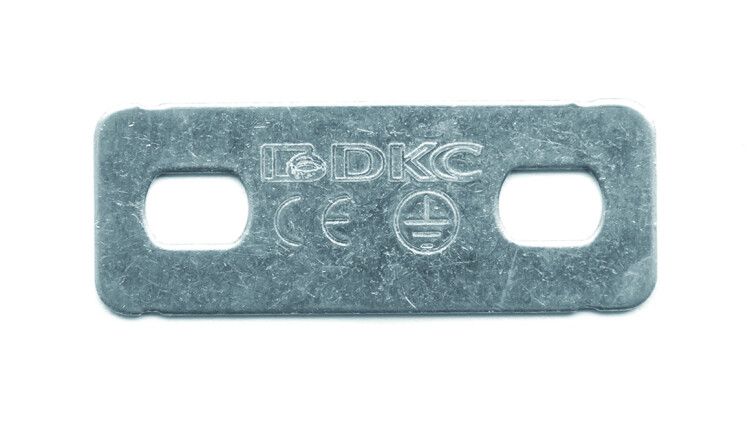

Подходят для использования внутри электрощитов, на кабельных лотках, где требуется надёжный контакт и минимальное переходное сопротивление. Изготавливаются из массивной меди, что гарантирует хорошую проводимость и устойчивость к коррозии. Некоторые модели имеют никелированное покрытие ([1]), которое дополнительно защищает от оксидации и продлевает срок службы в условиях периодической влажности. Подключение чаще всего винтовое, что обеспечивает плотный контакт. Эти решения актуальны там, где важна долговечность и низкое сопротивление перехода.

Товары: [2] [1] [3] [4]

Стальные зажимы и пластины для внешней прокладки

Предназначены для соединения заземляющих проводников большего сечения, таких как полосы 40-50 мм или стержни Ø8-10 мм. Изготавливаются из оцинкованной стали, что делает их пригодными для наружного монтажа и условий повышенной влажности. Конструктивно представляют собой зажимы с регулируемыми губками, позволяющими быстро и надёжно закрепить проводник. Однако сталь менее электропроводна, чем медь, и при повреждении покрытия может начаться коррозия. Рациональны в сетях TN-C-S, молниезащите и при модернизации старых систем.

Товары: [5] [6] [7] [8] [9]

Главные заземляющие шины (ГЗШ)

Используются в качестве центральной точки сбора всех защитных проводников в щите или ВРУ. Представляют собой медные шины большой толщины (4 мм), рассчитанные на многократные подключения (до 20 точек). Комплектуются изоляторами и крепежом из нержавеющей стали, что исключает дополнительные затраты. Устанавливаются в местах, недоступных для случайного прикосновения. Это решение соответствует требованиям ПУЭ и необходимо для объектов с высокими требованиями к безопасности. Разница в стоимости между аналогами зависит от числа подключений и комплектации.

Товары: [10] [11] [12]

Выбор по бюджету

Бюджетные решения

Включают простые медные пластины ([2] [3] [4]) и одну модель с никелированием ([1]). Что теряешь: меньший запас по толщине (0,8-1 мм), отсутствие усиленного антикоррозионного покрытия, ограниченный ресурс в агрессивных условиях. Также представлены стальные зажимы ([9] [7]), но они уже относятся к полноценным техническим изделиям. Выбор оправдан при внутреннем монтаже в сухих помещениях, временных схемах или при ограниченном бюджете.

Товары: [2] [1] [3] [4] [9] [7]

Средний сегмент

Включает качественные стальные зажимы с оцинковкой ([5] [6] [8]), рассчитанные на работу с крупными проводниками. Получаешь: надёжное соединение для внешних трасс, устойчивость к коррозии, соответствие нормам молниезащиты. Актуально для промышленных объектов, домов с металлической кровлей, участков с высоким риском ударов молнии. Цена выше за счёт материалов и сертифицированной геометрии.

Товары: [5] [6] [8]

Высокий ценовой сегмент

Представлен главными заземляющими шинами из меди ([10] [11] [12]). Получаешь: высокую проводимость, большое количество точек подключения (10-20), комплектацию изоляторами и нержавеющим крепежом, соответствие ПУЭ. Это необходимое решение для вводно-распределительных устройств, ЩУП, промышленных щитов. Переплата оправдана долговечностью, безопасностью и снижением трудозатрат при монтаже.

Товары: [10] [11] [12]

Выводы

Если нужно замкнуть контур на кабельных лотках - выбирай медные пластины [2] [1] [3] [4]. Для подключения заземляющего провода к стальному штырю или полосе - используй зажимы [5] [6] [8]. Если собираешь щит учёта или ВРУ - обязательна установка ГЗШ, подходят [10] [11] [12]. Для временного монтажа в сухом помещении достаточно бюджетных решений, а для постоянной эксплуатации на улице или в промышленных условиях - нужен оцинкованный стальной зажим или медная шина.
