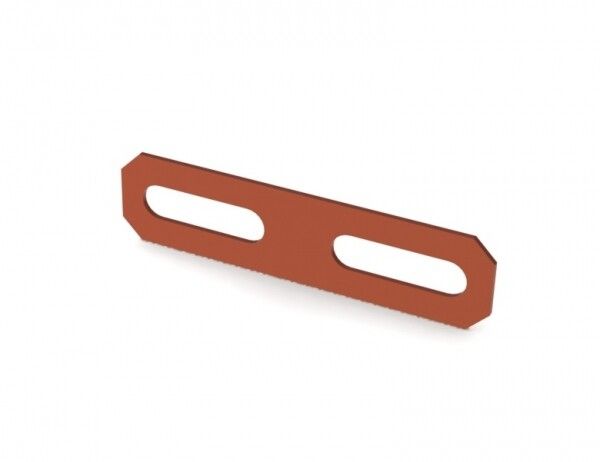

Пластина заземления PROxima, медная, 1 мм EKF PLZM7218

Пластина заземления EKF-Line (артикул plzm7218) - медная плита с оцинкованным покрытием, предназначенная для надёжного соединения заземляющих проводников с контуром заземления. Применяется в промышленных и жилых объектах для обеспечения безопасности электроустановок.

Назначение и область применения

Пластина заземления EKF-Line используется для фиксации и подключения заземляющих проводов к основному заземляющему контуру. Подходит для установки в распределительных щитах, на стенках шкафов, вблизи оборудования, требующего защиты от утечек тока. Обеспечивает долговременный контакт между медным проводником и заземляющей шиной или конструкцией.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Толщина: 0,8 мм - оптимальная для механической прочности при минимальном весе;
• Покрытие: оцинкованное - защищает поверхность от окисления, особенно при внешней установке;
• Длина концевого наконечника: 52 мм - позволяет удобно закрепить заземляющий провод с помощью болтового соединения;
• Гарантийный срок: 36 месяцев - подтверждает соответствие требованиям надёжности и качества;
• Тип изделия: пластина - односторонняя, с возможностью крепления через отверстия (перфорация не указана, значит - сплошная поверхность).

Совместимость и монтаж

Пластина заземления EKF-Line совместима с любыми стандартными заземляющими проводами сечением до 25 мм2. Для монтажа требуется предварительно просверлить отверстия в основе (стена, шкаф, рама) и зафиксировать пластину саморезами или анкерами. Концевой наконечник длиной 52 мм рассчитан на два болта M6–M8. Убедитесь, что площадь контакта с заземляющим контуром не перекрывается изоляцией или краской - перед установкой зачистите поверхность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и ПУЭ для устройств заземления. Медная основа и цинковое покрытие обеспечивают безопасную работу в условиях повышенной влажности и температурных колебаний. Не применяется в средах с агрессивными химическими веществами без дополнительной защиты.

Преимущества

• Высокая проводимость меди снижает переходное сопротивление в месте соединения;
• Оцинкование продлевает срок службы даже при наружной установке;
• Фиксированная длина наконечника (52 мм) исключает необходимость доработки при сборке;
• Произведено в России - гарантия контроля качества и совместимости с другими изделиями серии EKF-Line.

Ограничения применения

• Не предназначена для прямого подключения к токоведущим частям под напряжением - только для заземления;
• Не рекомендуется использовать в местах постоянного воздействия солевых растворов (например, побережье) без дополнительной герметизации;
• Толщина 0,8 мм не подходит для сварки - только болтовые соединения;
• Не заменяет полноценный заземляющий контур - служит лишь точкой подключения.

Примеры использования

• Подключение заземляющего провода к корпусу распределительного щита в офисном здании;
• Заземление металлического кожуха насосной станции на промплощадке;
• Фиксация PE-проводника в ящике автоматики на производстве;
• Обустройство точки заземления рядом с частотным преобразователем или другим чувствительным оборудованием.

Практические советы

• Перед установкой проверьте, чтобы место крепления было свободно от краски, ржавчины и изоляционных материалов - используйте наждак или ёршик;
• Выбирайте болты с гроверами или шайбами для предотвращения ослабления соединения;
• При использовании нескольких пластин на одном объекте - выравнивайте их уровни, чтобы избежать перекосов при подключении многожильных проводов;
• Пластина EKF-Line (plzm7218) хорошо сочетается с другими элементами серии EKF-Line - можно собирать единые заземляющие решётки внутри шкафа.
