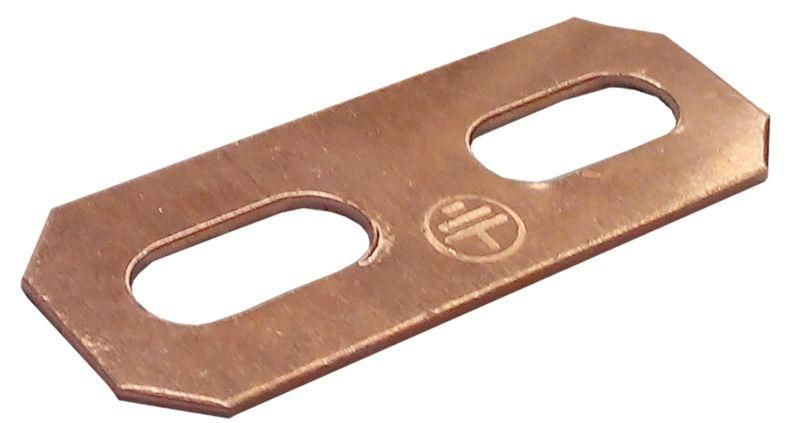

Пластина заземления GP из меди по ГОСТ 14918-80 IEK (ИЭК) CLP1Z-GP

Пластина для заземления GP от IEK (артикул clp1z-gp) - медная соединительная деталь, предназначенная для надёжной передачи заземляющего контура между стыками металлических лотков и аксессуаров системы CLP. Применяется в системах электромонтажа, где требуется постоянный электрический контакт между элементами лотковой сети.

Назначение и область применения

Пластина для заземления GP используется для создания непрерывного заземляющего пути в системах металлических лотков. Она обеспечивает электрическую связь между соседними участками лотка, угловыми элементами, тройниками и другими компонентами системы CLP. Без такой пластины заземление может быть нарушено в местах соединений, что создаёт риск поражения током или повреждения оборудования.

Подходит для установки в промышленных объектах, цехах, распределительных пунктах, серверных помещениях - там, где используются металлические лотки для прокладки силовых и управляющих кабелей.

Технические характеристики

• Тип изделия: пластина
• Материал: медь - обеспечивает высокую электропроводность и долговечность
• Нормативный документ: ГОСТ 14918-80 - соответствует требованиям к заземляющим устройствам в России
• Защитное покрытие: прочее (не указано конкретно; предполагается антикоррозийная обработка, совместимая с условиями эксплуатации внутри помещений)
• Рекомендовано для использования в проектном ассортименте: да - рекомендовано производителем IEK для комплексного решения CLP

Совместимость и монтаж

Пластина для заземления GP совместима исключительно с металлическими лотками и аксессуарами серии CLP от IEK. Устанавливается на месте стыка двух лотковых секций или между лотком и фитингом (например, угол, тройник, переход).

Монтаж выполняется путём закрепления пластины болтами через специально предусмотренные отверстия. Контакт должен быть обеспечен между пластиной и каждой из поверхностей лотков - для этого необходимо зачистить окраску или покрытие в точках контакта. После установки пластина должна плотно прилегать, без люфтов.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу, регламентирующему требования к заземляющим устройствам в электроустановках до 1000 В. Это гарантирует соответствие требованиям безопасности при использовании в промышленных и коммерческих объектах.

Преимущества

• Высокая проводимость меди снижает сопротивление заземляющего контура
• Унифицированная форма обеспечивает совместимость со всеми элементами серии CLP
• Не требует специальных инструментов - монтаж осуществляется стандартными гаечными ключами
• Увеличивает срок службы всей системы заземления за счёт надёжного механического и электрического контакта

Ограничения применения

• Не применяется для неметаллических лотков - не обеспечивает электрический контакт
• Не предназначена для наружной установки без дополнительной защиты от атмосферных воздействий
• Не заменяет основную заземляющую шину - работает лишь как соединительный элемент между частями лотковой системы
• Требует обязательной зачистки поверхностей лотков перед установкой - грязь, краска или оксиды нарушают контакт

Примеры использования

• Заземление стыка двух прямых участков лотка CLP в цеху
• Обеспечение заземления на угловом фитинге, где меняется направление трассы
• Связка заземления между лотком и вертикальным кронштейном с металлической опорой
• Создание единого заземляющего контура в распределительной комнате с множеством лотков

Практические советы

• Перед установкой всегда зачищайте места контакта пластины с лотком - используйте наждак или щётку по металлу
• Проверяйте контакт мультиметром после монтажа: сопротивление между лотками не должно превышать 0,1 Ом
• Используйте только болты и гайки, рекомендованные производителем IEK - они обеспечивают нужное усилие затяжки
• Не перегибайте и не деформируйте пластину - это снижает площадь контакта и увеличивает сопротивление
• Пластина clp1z-gp - часть целостной системы CLP; её использование вместе с остальными элементами серии повышает надёжность всего монтажа
