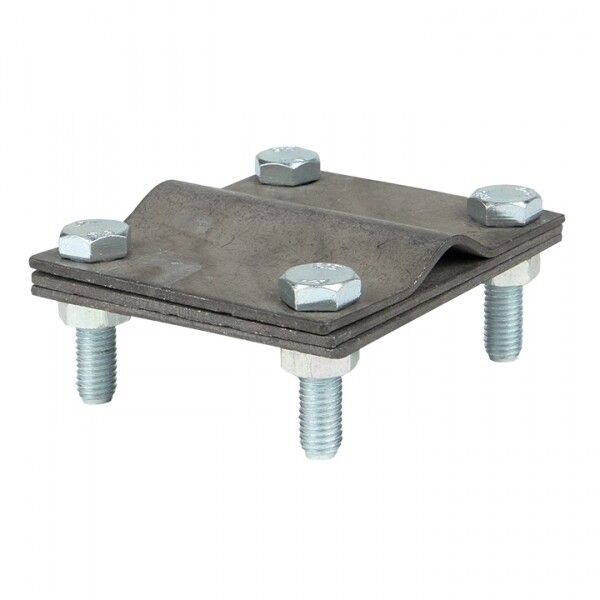

Зажим заземлитель 20 - полоса 50 (пластина 70*80мм) HZ PROxima | lp-57080 EKF

Зажим заземлитель 20 – полоса 50 (пластина 70×80 мм) от EKF предназначен для надёжного соединения вертикального заземлителя диаметром 12–20 мм с горизонтальной заземляющей полосой шириной до 50 мм. Этот элемент используется в системах молниезащиты и заземления зданий, обеспечивая безопасную передачу тока утечки или молнии в землю. Артикул lp-57080 входит в серию EKF PROxima Купол.

Назначение и область применения

Зажим заземлитель 20 – полоса 50 (пластина 70×80 мм) применяется для соединения металлического штыря заземления с плоской заземляющей полосой. Он служит переходным элементом между вертикальными и горизонтальными проводниками системы заземления. Подходит для установки в системах молниезащиты, а также в сетях TN-S и TT напряжением до 1000 В. Применяется на промышленных объектах, энергообъектах, жилых домах, транспортной инфраструктуре и других зданиях, где требуется надёжное заземление.

Технические характеристики

• Материал: сталь с горячим цинкованием - повышает коррозионную стойкость и долговечность
• Диаметр заземляющего штыря: 12–20 мм
• Ширина заземляющей полосы: до 50 мм
• Размер пластин: 70 × 80 мм - обеспечивает достаточную площадь контакта с грунтом и фиксацию болтами
• Тип изделия: соединительный элемент
• Гарантийный срок: 84 месяца (7 лет)
• Рекомендовано для проектирования: да - соответствует требованиям ГОСТ Р 50571.5.54 и СП 30.13330

Совместимость и монтаж

Зажим совместим с любыми стальными заземляющими штырями диаметром 12–20 мм и полосами шириной до 50 мм. Для монтажа используются болтовые соединения: штырь фиксируется внутри зажима, полоса прижимается к пластине. Установка выполняется после забивания заземлителя в грунт. Пластина должна полностью находиться ниже уровня земли или быть защищена бетонной отсыпкой. Не требует сварки - позволяет выполнять демонтаж и замену без повреждения основного проводника.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и СП 30.13330.2020 по устройству молниезащиты и заземления. Горячее цинкование гарантирует защиту от коррозии даже в агрессивных средах. Надёжное механическое соединение исключает нагрев при протекании больших токов, что важно при ударе молнии.

Преимущества

• Высокая прочность благодаря стальной основе и горячему цинкованию
• Устойчивость к внешним воздействиям - подходит для открытой установки
• Не требует сварки - снижает время монтажа и сложность работ
• Долгий срок службы - 7 лет гарантии подтверждают надёжность материала
• Совместим с большинством типов заземлителей и полос, используемых в России

Ограничения применения

• Не предназначено для работы с медными проводниками - материал зажима рассчитан на стальные элементы
• Не рекомендуется использовать в условиях постоянного погружения в агрессивные жидкости (например, химические сточные воды)
• Пластину нельзя закладывать выше уровня грунта - это снижает эффективность рассеивания тока
• Не подходит для высоких частот (>1 МГц) - не является компонентом радиочастотного заземления

Примеры использования

• Подключение вертикального заземлителя к горизонтальному контуру на подстанции
• Соединение молниеотвода с заземляющим проводником на крыше многоэтажного дома
• Обустройство заземляющего устройства на автозаправочной станции
• Формирование контура заземления для серверной комнаты в офисном здании

Практические советы

• Перед монтажом проверьте диаметр заземляющего штыря - он должен попадать в диапазон 12–20 мм
• При использовании полосы шириной 50 мм убедитесь, что её края плотно прилегают к пластине - иначе возможен перегрев
• Закручивайте болты равномерно, чтобы избежать деформации пластины
• После монтажа зажима выполните измерение сопротивления заземления - это обязательное условие для приемки системы
• Для длительной эксплуатации в сырых почвах допускается дополнительно обработать место соединения антикоррозийной смазкой
