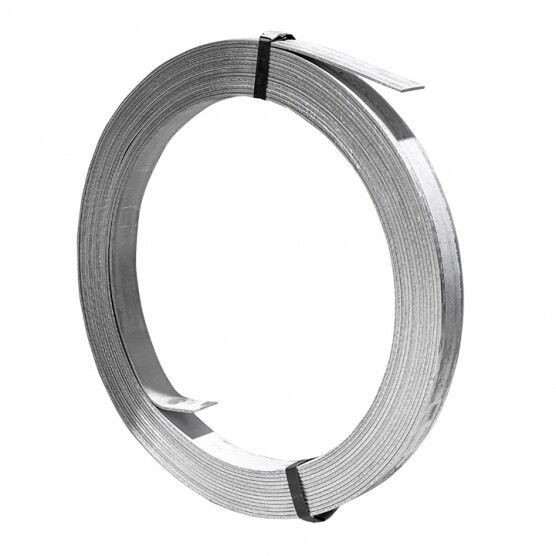

Полоса 5x50мм, (бухта 25м) горячеоцинкованная EKF Basic | gcb-0550-25-hz

Полоса 5x50 мм горячеоцинкованная (бухта 25 м) от EKF - стальная полоса с защитным слоем цинка, предназначенная для устройства систем заземления: в качестве главной заземляющей шины, соединителя молниеприемника и элемента контура заземления. Артикул gcb-0550-25-hz соответствует серии Купол.

Назначение и область применения

Полоса 5x50 мм горячеоцинкованная (бухта 25 м) используется в электроустановках для передачи тока замыкания на землю. Применяется в качестве:

• Главной заземляющей шины в распределительных щитах;
• Связывающего элемента между молниеприёмником и заземляющим устройством;
• Элемента вертикального или горизонтального контура заземления в промышленных, жилых и коммерческих объектах.

Подходит для внутренней и наружной установки, включая открытые участки, где требуется долговечная металлическая шина с высокой коррозионной стойкостью.

Технические характеристики

• Размеры: 5 мм × 50 мм - толщина и ширина полосы;
• Материал: сталь - обеспечивает прочность и жесткость;
• Покрытие: горячее цинкование - равномерный слой цинка, защищающий от коррозии;
• Длина бухты: 25 метров - удобна для транспортировки и резки на участки нужной длины;
• Гарантийный срок: 84 месяца - подтверждает долговечность покрытия при правильном хранении и эксплуатации.

Совместимость и монтаж

Полоса совместима с болтовыми и сварными соединениями. Для монтажа используются:

• Зажимы из меди или оцинкованной стали;
• Болты M8–M12 с гроверами и шайбами;
• Сварка - только после проверки целостности цинкового слоя вокруг шва; при необходимости восстанавливают покрытие специальной мастикой.

Учитывайте посадочные размеры: толщина 5 мм требует соответствующего зазора при фиксации к опорам или стенкам. Гнуть можно только с использованием формовочного оборудования - ручное изгибание вызывает трещины в цинке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 19903 и ПУЭ по применению в системах заземления. Горячее цинкование обеспечивает соответствие классу защиты по коррозионной стойкости. Напряжение и токовые нагрузки зависят от сечения и материала - для расчета используйте нормы ПУЭ, учитывая длительно допустимый ток для стальных проводников.

Преимущества

• Высокая коррозионная стойкость благодаря сплошному слою цинка - служит дольше, чем черная сталь;
• Жесткая форма позволяет легко выдерживать механические нагрузки при прокладке;
• Бухтовая форма - минимизирует отходы, упрощает транспортировку и резку на месте;
• Цинковое покрытие не требует окраски или дополнительной защиты при установке в сухих и умеренно влажных условиях.

Ограничения применения

• Не рекомендуется использовать в контакте с медью без изоляционных переходников - возможна гальванопара и ускоренная коррозия;
• Не применяется в агрессивных средах: кислоты, щелочи, морская воздушная среда без дополнительной защиты;
• Не следует монтировать рядом с точками сварки - пары цинка при нагреве токсичны, а тепло разрушает защитный слой;
• При прокладке в земле необходимо учитывать удельное сопротивление грунта - для эффективного заземления часто требуется сочетание с вертикальными электродами.

Примеры использования

• Главная заземляющая шина в щите 0,4 кВ многоэтажного дома;
• Связь между молниеприемником на крыше и контуром заземления в частном доме;
• Горизонтальный элемент контура заземления на промышленной площадке с железобетонными основаниями;
• Заземляющий проводник для антенного узла или системы УЗИП.

Практические советы

• Перед монтажом проверьте целостность цинкового покрытия - при наличии сколов заделайте их цинкосодержащей краской;
• Храните бухту в сухом помещении на деревянных поддонях - не допускайте прямого контакта с бетоном или землей;
• Избегайте перегиба при транспортировке - это может вызвать растрескивание цинка;
• При резке используйте ножницы по металлу или углошлифовальную машину - после резки удалите остатки стружки и обработайте торец антикоррозийным составом;
• Белые пятна на поверхности - это цинковые продукты коррозии, они не снижают функциональность и не требуют замены изделия.
