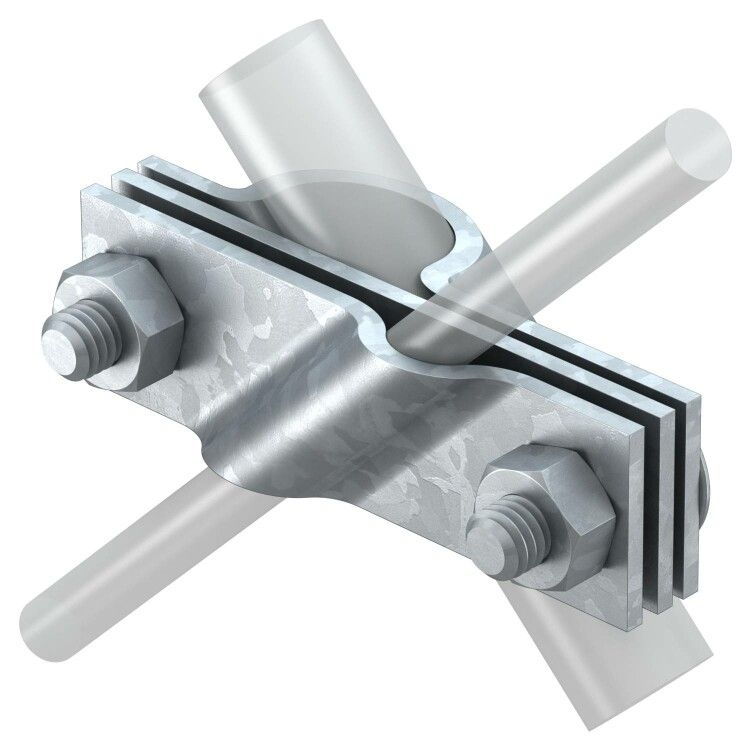

Соединитель стержня заземления и прутка (2760 20 FT) | 5001641 OBO Bettermann

Соединитель стержня заземления и проволоки с горячим цинкованием 2760 20 FT от OBO BETTERMANN предназначен для надёжного механического и электрического соединения вертикального заземляющего стержня диаметром 20 мм с заземляющими проводниками - круглыми (8–10 мм) или плоскими (до 40 мм). Этот соединитель применяется в системах уравнивания потенциалов и заземления, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Соединитель стержня заземления и проволоки с горячим цинкованием 2760 20 FT используется для создания постоянного электрического контакта между заземляющим стержнем и заземляющим проводником. Подходит для установки на объектах с высокой влажностью, агрессивными почвами или открытым воздухом - например, на промышленных площадках, трансформаторных подстанциях, энергообъектах, зданиях с внешним контуром заземления.

Технические характеристики

• Тип изделия: соединительный зажим
• Материал: сталь с горячим цинкованием
• Диаметр заземлителя: 20 мм
• Диаметр заземляющего соединения: 20 мм
• Зажим круглого проводника: 8–10 мм
• Зажим плоского проводника: до 40 мм
• Крепление: два болта M10×30 и две гайки M10
• Конструкция: с промежуточной пластиной для равномерного распределения усилия
• Артикулы: 2760 20 ft, 5001641

Совместимость и монтаж

Соединитель стержня заземления и проволоки с горячим цинкованием 2760 20 FT совместим с заземляющими стержнями диаметром 20 мм и проводниками соответствующих сечений. Для монтажа:

• Установите стержень в зажимную часть, плотно зафиксировав его;
• Поместите заземляющий проводник (круглый или плоский) между промежуточной пластиной и контактным элементом;
• Закрутите два болта M10 × 30 с гайками до момента плотного прилегания - не переусердствуйте, чтобы не повредить резьбу;
• Проверьте надёжность контакта: соединение должно быть жёстким, без люфтов.

Инструмент: ключ на 17 мм для затяжки болтов. Монтаж возможен как на поверхности, так и в земле - после закладки рекомендуется герметизировать место соединения битумной мастикой или термоусадочным кожухом.

Безопасность и стандарты

Соединитель 2760 20 FT соответствует требованиям к надёжному электрическому контакту в системах заземления. Горячее цинкование обеспечивает соответствие нормам по коррозийной стойкости для наружных и агрессивных сред. Продукт входит в серию TBS от OBO BETTERMANN - проверенную в Европе и России для промышленного и коммунального заземления.

Преимущества

• Высокая прочность благодаря стальной основе и двойной фиксации болтами
• Защита от коррозии - горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией
• Поддержка двух типов проводников: круглые и плоские - снижает необходимость в адаптерах
• Простая сборка без специального оборудования
• Совместимость с другими компонентами системы TBS от OBO BETTERMANN

Ограничения применения

• Не предназначена для соединения проводников диаметром менее 8 мм или более 10 мм - риск плохого контакта
• Не использовать в условиях постоянного воздействия открытого пламени или температур выше +90 C
• Не применять для передачи тока сверх нормированного для заземляющих устройств - только для функции заземления, а не для силовой нагрузки
• Не заменяет сварку в местах с повышенными требованиями к электрической проводимости - при необходимости используйте сварные соединения

Примеры использования

• Соединение стержневого заземлителя с медным проводом Ø10 мм в контуре заземления частного дома
• Фиксация заземляющей ленты 40×4 мм к стальному заземляющему стержню на подстанции
• Обустройство заземления на промышленном оборудовании с металлическим корпусом
• Монтаж вблизи химических заводов - благодаря цинкованию выдерживает агрессивную среду

Практические советы

• Перед монтажом очистите поверхности стержня и проводника от ржавчины и грязи - это повысит проводимость
• При использовании плоского проводника убедитесь, что он полностью помещается в зажим - не допускайте изгиба или перекоса
• После монтажа проверьте сопротивление контакта мегаомметром - оно должно быть ниже 0,1 Ом
• Для длительной эксплуатации в сырых условиях покройте соединение антикоррозийной смазкой на базе лития
• Соединитель 2760 20 FT от OBO BETTERMANN - один из немногих, который позволяет менять проводники без демонтажа всего контура - удобно при модернизации систем
