Универсальный соединитель | NG3103R DKC ДКС

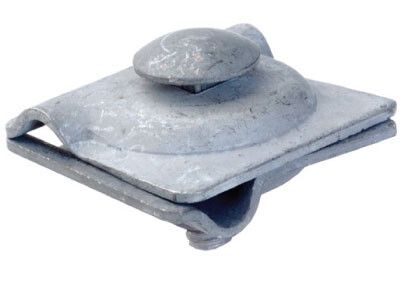

Универсальный соединитель для быстрого монтажа d8-10 от DKC (ДКС) - надёжный элемент для создания электрических соединений между стержнями диаметром 8–10 мм в системах молниезащиты. Артикулы ng3103 и ng3103r подходят для монтажа токоотводов и молниеприёмных сеток с использованием крестового, Т-образного или параллельного соединений.

Назначение и область применения

Универсальный соединитель для быстрого монтажа d8-10 предназначен для соединения стальных прутьев в системах внешней молниезащиты зданий и сооружений. Применяется при устройстве молниеприёмных сеток на кровле, установке вертикальных токоотводов и их пересечении. Подходит для работы в условиях открытых площадок, промышленных объектов, высотных зданий и исторических памятников, где требуется прочное и долговечное соединение без сварки.

Технические характеристики

• Диаметр проводника: 8–10 мм - обеспечивает совместимость с наиболее распространёнными стальными стержнями для молниезащиты;
• Тип соединения: T-образный, крестовидный, параллельный - позволяет гибко формировать схему сети;
• Материал корпуса: сталь с горячим цинкованием - устойчив к коррозии, сохраняет механическую прочность даже во влажной среде;
• Крепёжный винт: с полукруглой низкой головкой - снижает риск повреждения поверхности при затяжке и удобен для доступа в ограниченном пространстве;
• Крепёжный элемент: круглый винт с плоской шляпкой - обеспечивает равномерное распределение нагрузки и плотное прилегание к проводнику;
• Защитное покрытие: горячее цинкование - соответствует требованиям ГОСТ 9.306, защищает от воздействия атмосферных осадков и хлоридов;
• Артикулы: ng3103, ng3103r - различаются лишь цветовой маркировкой, функционально идентичны.

Совместимость и монтаж

Универсальный соединитель для быстрого монтажа d8-10 совместим со всеми стальными прутками диаметром 8–10 мм из серии Jupiter от DKC. Для монтажа необходимо:

• Зачистить поверхность проводника до металлического блеска;
• Вставить стержень в соответствующий канал соединителя;
• Затянуть винты с помощью ключа моментом 4–5 Нм - недостаточная затяжка снижает контактную проводимость, избыточная - рискует деформировать металл;
• Не использовать инструменты с острыми краями - они могут повредить цинковое покрытие.

Соединитель не требует сварки, что ускоряет монтаж и исключает термическое влияние на материал.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62305 (системы защиты от молнии) и ГОСТ Р 50571.5.54. Универсальный соединитель для быстрого монтажа d8-10 прошёл испытания на электрическую проводимость, механическую прочность и коррозионную стойкость. Горячее цинкование гарантирует срок службы более 25 лет в агрессивных атмосферных условиях.

Преимущества

• Отсутствие необходимости в сварке - экономия времени и снижение риска повреждения материала;
• Высокая механическая прочность стали - выдерживает ветровые и снеговые нагрузки;
• Цинковое покрытие - не требует дополнительной антикоррозийной обработки после монтажа;
• Поддержка трёх типов соединений - упрощает проектирование сложных схем молниеприёмных сеток;
• Совместимость с продукцией серии Jupiter - возможность комплектования единой системой.

Ограничения применения

• Не применяется для медных или алюминиевых проводников - отличие коэффициента теплового расширения вызывает микротрещины в контакте;
• Не рекомендуется для внутренних помещений с повышенной влажностью (например, бассейнов, холодильных камер) - хотя цинк устойчив, длительный контакт с конденсатом может привести к белому налёту;
• Не допускается использование в качестве основного крепления к конструкциям - только для электрического соединения; фиксация должна осуществляться через отдельные кронштейны;
• Не подходит для проводников меньше 8 мм или больше 10 мм - возможна потеря герметичности контакта и снижение токопроводящей способности.

Примеры использования

• Соединение двух горизонтальных стержней на крыше здания в виде решётки (T-образное соединение);
• Пересечение вертикального токоотвода с горизонтальной молниеприёмной сетью (крестовое соединение);
• Объединение нескольких параллельных токоотводов перед выходом на контур заземления (параллельное соединение);
• Монтаж на старых каменных зданиях, где запрещена сварка - особенно актуально для объектов культурного наследия.

Практические советы

• Перед монтажом проверьте диаметр проводника штангенциркулем - даже 0,5 мм отклонения могут нарушить контакт;
• После сборки протрите место соединения сухой тканью - удалите следы цинковой пыли, которые могут увеличить переходное сопротивление;
• При работе на высоте используйте страховочные системы - соединители имеют малый вес, но легко выпадают из рук;
• Храните в сухом месте - даже с защитным покрытием, длительное воздействие влаги в упаковке может вызвать образование оксидов;
• Для контроля качества соединения используйте тестер с постоянным током - сопротивление должно быть менее 0,1 Ом.
