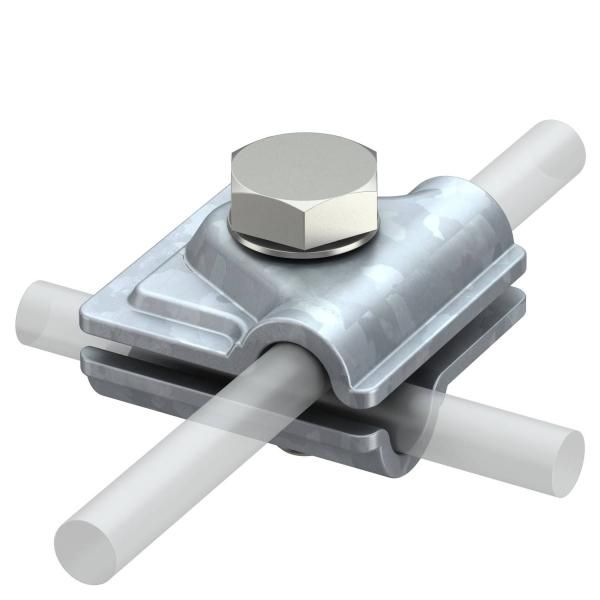

Соединитель Vario для проволоки D 8-10 мм, сталь горячеоцинкованная(249 ST) | 5311500_V1 OBO Bettermann 249 ST

Соединитель для быстрого монтажа проволоки диаметром 8–10 мм, сталь горячеоцинкованная, Vario 249 8-10 ST - это надёжный элемент для создания механически прочных и электрически замкнутых соединений между стальной проволокой в системах молниезащиты. Бренд OBO BETTERMANN предлагает этот компонент как часть проверенной линейки решений для заземления и уравнивания потенциалов.

Назначение и область применения

Соединитель Vario 249 8-10 ST предназначен для соединения стальных проволочных заземлителей диаметром 8–10 мм. Он обеспечивает постоянный электрический контакт и механическую фиксацию в трёх типах соединений: T-образном, крестообразном и параллельном. Применяется исключительно в системах молниезащиты зданий и сооружений, где требуется надёжное соединение проволочных токоотводов.

Технические характеристики

• Материал корпуса: сталь горячеоцинкованная - защищена от коррозии на открытом воздухе
• Зажимной болт: M10×30 из нержавеющей стали - устойчив к воздействию внешней среды и обеспечивает долговечную затяжку
• Рабочий диапазон диаметра проволоки: 8–10 мм - совместим с ГОСТ Р МЭК 62305
• Стандарт соответствия: VDE 0185-305 / ГОСТ Р МЭК 62305 - подтверждает соответствие требованиям к системам молниезащиты

Совместимость и монтаж

Соединитель Vario 249 8-10 ST работает только с круглой стальной проволокой указанного диаметра. Для установки необходимо:

• Уложить проволоки в соответствии с требуемым типом соединения (T-, крест или параллель)
• Закрепить их внутри корпуса соединителя
• Затянуть болт M10×30 моментом до 25 Нм - не более, чтобы не повредить резьбу

Не используйте инструменты с ударным механизмом - это может деформировать корпус. Соединитель не рассчитан на гибкие многожильные кабели или медные жилы.

Безопасность и стандарты

Vario 249 8-10 ST сертифицирован по стандарту VDE 0185-305, который эквивалентен ГОСТ Р МЭК 62305. Это гарантирует, что он выдерживает импульсы молнии и сохраняет целостность соединения при высоких токах (до 100 кА). Компонент прошёл испытания на термическую и механическую стойкость в условиях молниезащиты.

Преимущества

• Быстрая установка без сварки - снижает время монтажа и не требует специального оборудования
• Высокая коррозионная стойкость благодаря цинковому покрытию корпуса и нержавеющему болту
• Подтверждённая надёжность в условиях длительной эксплуатации на открытом воздухе
• Одинаково эффективен для всех трёх типов соединений - универсальное решение для сложных схем заземления

Ограничения применения

• Не применяйте для проволоки диаметром менее 8 мм или более 10 мм - возможна потеря контакта или перегрузка болтового соединения
• Исключено использование в помещениях с агрессивными химическими средами - цинковое покрытие не предназначено для кислотных или щелочных условий
• Не используется в качестве основного заземляющего электрода - только как соединительный элемент между проволочными токоотводами
• Не рекомендован для мобильных или вибрационных объектов - возможна усталость металла при частых колебаниях

Примеры использования

• Соединение вертикальных стержневых заземлителей с горизонтальным контуром в виде проволоки
• Пересечение двух горизонтальных токоотводов в форме креста на крыше здания
• Ответвление от главного токоотвода к антенне или трубе на кровле
• Обустройство системы молниезащиты на промышленных объектах, элеваторах, башнях связи

Практические советы

• Перед монтажом очистите поверхность проволоки от ржавчины и грязи - это повысит качество электрического контакта
• Проверьте, что проволока плотно вошла в пазы соединителя перед затяжкой болта
• После монтажа проведите визуальный осмотр: болт должен быть полностью закручены, а корпус не иметь видимых трещин
• При использовании нескольких соединителей Vario 249 8-10 ST в одной системе - соблюдайте одинаковый момент затяжки для равномерного распределения нагрузки
• Артикул 5311500_v1 - это официальная ссылка на продукт в каталоге OBO BETTERMANN; при заказе указывайте именно его для точного попадания
