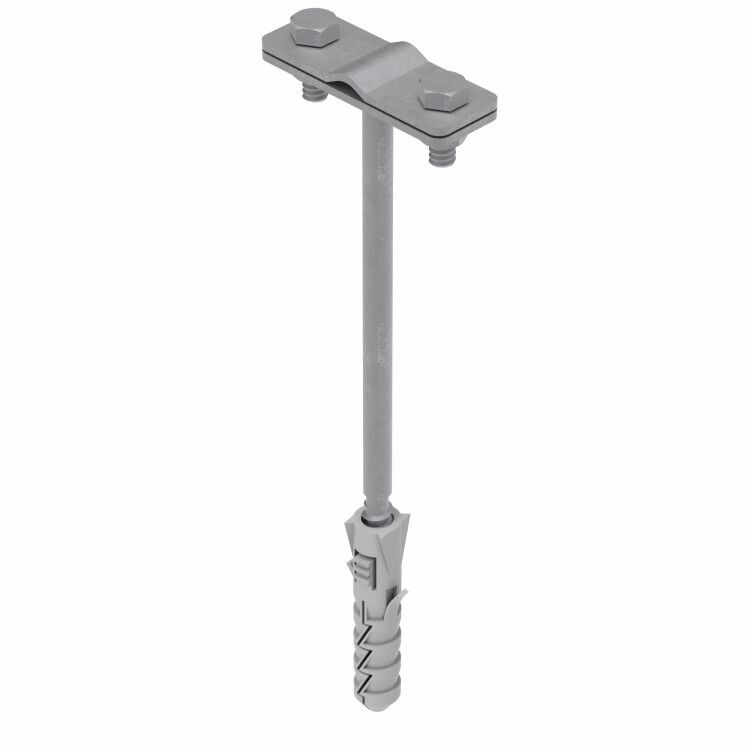

Держатель фасадный 100мм DKC ND2307 ДКС ND2307R

Фасадный держатель 100 мм от DKC (ДКС) - надёжный элемент системы молниезащиты для фиксации токоотводов на внешних поверхностях зданий. Артикулы nd2307 и nd2307r обеспечивают устойчивую установку проводников из нержавеющей стали V2A с жестким креплением и долговечной защитой от коррозии.

Назначение и область применения

Фасадный держатель 100 мм предназначен для крепления токоотводов систем молниезащиты по вертикальным и наклонным фасадам зданий. Подходит для установки на кирпич, бетон, камень и другие прочные основания. Применяется в коммерческих, промышленных и жилых объектах, где требуется надёжная фиксация проводников вне помещения.

Технические характеристики

• Материал: нержавеющая сталь V2A (AISI 304) - устойчива к коррозии, не требует покраски
• Диаметр крепёжного отверстия: 6 мм
• Метрическая резьба: М6 - совместима со стандартными болтами и дюбелями
• Высота держателя: 105 мм - обеспечивает достаточное расстояние от поверхности фасада
• Диапазон зажима трубы: 100 мм - позволяет фиксировать проводник на удалении до 100 мм от стены
• Поддерживаемые типы проводников:
  • Круглый: диаметром 8–10 мм
  • Плоский: шириной до 25 мм
• Тип крепления проводника: винтовой хомут - регулируемый зажим с гайкой M6
• Тип крепления к основе: через дюбель - рекомендуется использовать анкерные дюбели для бетона/кирпича

Совместимость и монтаж

Фасадный держатель 100 мм совместим с токоотводами из меди, алюминия и нержавеющей стали соответствующих размеров. Для монтажа:

• Сверлится отверстие Ø6 мм в основании с учётом толщины отделки
• Устанавливается дюбель подходящего типа (например, пластиковый или металлический анкер)
• Держатель фиксируется болтом M6
• Проводник помещается в зажим и затягивается гайкой - усилие должно быть достаточным для плотного контакта, но без деформации провода

Не используйте держатель на мягких или хрупких материалах (гипсокартон, пеноблоки) без предварительного усиления основания.

Безопасность и стандарты

Изделие соответствует требованиям к компонентам систем молниезащиты по ГОСТ Р 50571.5.54 и IEC 62305. Нержавеющая сталь V2A исключает электрохимическую коррозию при контакте с другими металлами, что важно для долговечности всей системы. Отсутствие цинкового покрытия - осознанный выбор: в отличие от оцинкованной стали, AISI 304 не образует белого налёта и сохраняет проводимость даже после длительной эксплуатации.

Преимущества

• Стабильная фиксация за счёт винтового зажима - не ослабевает со временем
• Устойчивость к атмосферным воздействиям - не ржавеет, не выгорает, не теряет форму
• Чётко заданные размеры проводников - минимизирует риск неправильной сборки
• Готовый к использованию комплект - не требует доп. деталей, кроме дюбелей и болтов

Ограничения применения

• Не предназначена для крепления проводников диаметром менее 8 мм или более 10 мм - возможен проскальзывание
• Не подходит для горизонтальных участков с большими нагрузками - используется только для вертикальных и наклонных трасс
• Запрещено применять на деревянных или пластиковых фасадах без жёсткого каркаса
• Не является несущим элементом - не воспринимает механические удары или значительную ветровую нагрузку

Примеры использования

• Крепление токоотвода на фасаде многоэтажного офисного здания из кирпича
• Фиксация проводника на стене промышленного склада с бетонными панелями
• Установка на кровельном парапете частного дома с декоративной кладкой

Практические советы

• При монтаже проверьте соответствие диаметра проводника: 8–10 мм - оптимально; 7 мм - возможно, но с риском люфта
• Используйте болты и гайки из нержавеющей стали того же класса (V2A) - чтобы избежать гальванической коррозии
• На длинных участках интервал между держателями - не более 1,5 метра
• Перед установкой очистите поверхность фасада от пыли и грязи - это повысит надёжность крепления дюбеля
• Артикул nd2307r - имеет увеличенную длину резьбы, удобен для толстых слоёв теплоизоляции или облицовки
