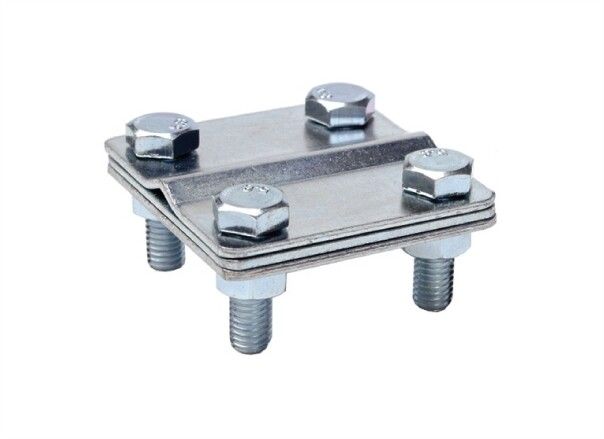

Соединитель пруток - полоса, 57х80 мм | NG3101R DKC ДКС

Соединитель пруток-полоса с разделительной пластиной, 80х80 мм от DKC (ДКС) - надёжный элемент заземления для соединения круглого прутка с плоской полосой. Артикулы ng3101 и ng3101r подходят для стационарных систем защиты от молнии и рабочего заземления в промышленных объектах.

Назначение и область применения

Изделие предназначено для создания электрического контакта между вертикальным заземлителем из стального прутка диаметром 8–10 мм и горизонтальным заземляющим проводником - стальной полосой шириной 25–40 мм. Применяется в системах молниезащиты, заземления электроустановок, телекоммуникационных станций и промышленных объектов. Разделительная пластина обеспечивает механическую устойчивость и предотвращает перекос при затяжке.

Технические характеристики

• Тип изделия: Соединитель пруток-полоса с разделительной пластиной
• Материал: Горячеоцинкованная сталь - устойчива к коррозии в агрессивной среде
• Размеры: Длина 80 мм, ширина 57 мм, толщина пластины соответствует стандартному профилю полосы
• Совместимость с проводниками: Круглый пруток Ø8–10 мм / Полоса 25–40 мм
• Крепёж: Винты с шестигранной головкой (два винта - один для прутка, второй для полосы)
• Покрытие: Горячее цинкование - защищает от ржавчины, срок службы до 25 лет в условиях открытой установки
• Цвет: Светло-серый - характерен для оцинкованной стали

Совместимость и монтаж

Соединитель пруток-полоса с разделительной пластиной, 80х80 мм совместим с ГОСТ 30331 и IEC 62305. Для монтажа:

• Закрепите пруток через отверстие в верхней части корпуса - используйте винт с шестигранной головкой, затяните моментом 10–12 Нм
• Уложите полосу на нижнюю площадку, закрепите вторым винтом - не допускайте перекоса
• Обязательно проверьте контактную поверхность перед сборкой - удалите оксидную плёнку с прутка и полосы
• Не используйте инструмент с проскальзывающими губками - повредится шестигранник винта

Пластину можно устанавливать как в горизонтальном, так и в вертикальном положении. Учитывайте посадочные размеры: диаметр отверстия под пруток - 10,5 мм, ширина паза под полосу - 40 мм.

Безопасность и стандарты

Соединитель соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62561-2. Материал и покрытие обеспечивают долговечность в условиях повышенной влажности и химически активной среды. Не применяйте в местах постоянного воздействия кислот, щелочей или морской воды - цинк будет разрушаться быстрее.

Преимущества

• Высокая механическая прочность благодаря цельнолитому корпусу из стали
• Автоматическое выравнивание проводников за счёт разделительной пластины
• Удобство монтажа - два винта, одна операция, минимальный инструмент
• Долгий срок службы - горячее цинкование снижает риск замены в течение всего срока эксплуатации системы заземления

Ограничения применения

• Не предназначен для переменного тока выше 100 А длительно - только для заземления и молниезащиты
• Не использовать в условиях частых ударных нагрузок (вибрация более 10 Hz, амплитуда >0,5 мм)
• Не рекомендуется применять в помещениях с температурой ниже –40 C - возможна хрупкость материала
• Не совместим с медными или алюминиевыми проводниками - исключена гальванопара

Примеры использования

• Подключение вертикального заземлителя (стальной пруток Ø10 мм) к горизонтальному контуру (полоса 30×4 мм) на подстанции
• Соединение молниеотвода с основным заземляющим проводником на промышленном складе
• Монтаж заземляющего устройства на башне связи - где требуется жёсткое фиксированное соединение

Практические советы

• Перед установкой протрите все контакты сухой тряпкой - даже микроскопический слой грязи увеличивает переходное сопротивление
• Проверяйте плотность прилегания полосы - если есть зазор, подложите медную шайбу толщиной 0,5 мм
• При использовании в агрессивной среде (например, возле морского побережья) дополнительно смажьте резьбу противокоррозийной пастой
• Артикул ng3101r отличается от ng3101 только наличием контрольного отверстия для проверки контакта - выбирайте r-вариант, если нужен доступ для термографического контроля
• Соединитель пруток-полоса с разделительной пластиной, 80х80 мм от DKC - единственный в серии Jupiter, который позволяет собирать комбинированные контуры без сварки
