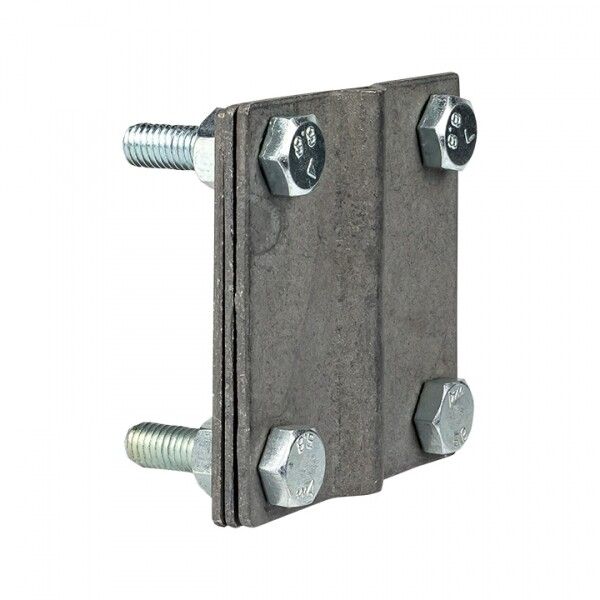

Зажим полоса 40 - прут 10 (3 пластины 70x70мм) HZ EKF PROxima |lp-g3101|EKF

Зажим полоса 40 – прут 10 (3 пластины 70×70 мм) HZ от EKF - надёжный соединитель для молниезащиты, обеспечивающий механическую и электрическую связь между стальной полосой и металлическим прутом. Артикул lp-g3101 применяется в системах молниезащиты зданий, промышленных объектов и инфраструктуры.

Назначение и область применения

Зажим полоса 40 – прут 10 (3 пластины 70×70 мм) HZ используется для соединения вертикального стержня (заземлителя) диаметром 6–10 мм с горизонтальной стальной полосой шириной до 40 мм. Он входит в состав системы молниезащиты EKF PROxima и служит для передачи тока молнии от воздушного приёмника к контуру заземления. Применяется в системах защиты зданий любой категории - от жилых домов до промышленных объектов, энергообъектов, транспортной инфраструктуры и коммунальных сооружений.

Технические характеристики

• Тип изделия: Соединитель
• Материал: Сталь оцинкованная
• Покрытие: Горячее цинкование - устойчиво к коррозии даже в агрессивных средах
• Поддерживаемый диаметр прута: 6–10 мм
• Ширина полосы: До 40 мм
• Размер пластин: 70 × 70 мм - три пластины для равномерного распределения тока
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим совместим с любыми стальными полосами и прутьями, соответствующими указанным габаритам. Для установки требуется болтовое соединение - все компоненты уже собраны, достаточно затянуть гайки. Установка выполняется на открытых участках: крыше, фасаде, вблизи основания здания. Каждая из трёх пластин плотно прилегает к поверхности, обеспечивая минимальное переходное сопротивление. Не требует сварки - позволяет провести быстрый и ремонтопригодный монтаж.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 62305 (системы молниезащиты). Горячее цинкование гарантирует долговечную защиту от коррозии, что важно для работы в условиях повышенной влажности, солёного воздуха или химически активной среды. Конструкция рассчитана на многократные импульсы высокого тока без потери контакта.

Преимущества

• Три пластины обеспечивают более надёжный контакт и снижают риск перегрева при прохождении тока молнии
• Горячее цинкование защищает металл от ржавчины на протяжении всего срока службы - до 7 лет гарантии
• Не требует специального оборудования для монтажа - достаточно обычного ключа
• Удобен для замены и обслуживания - можно демонтировать без повреждения других элементов системы

Ограничения применения

Зажим не предназначен для использования с медными или алюминиевыми проводниками - он рассчитан исключительно на стальные полосы и пруты. Также не следует использовать его в качестве самостоятельного заземлителя - он лишь соединяет два элемента системы. Нельзя применять в местах постоянного механического воздействия (например, в движущихся конструкциях).

Примеры использования

• Соединение вертикального стержня молниеотвода с горизонтальным заземляющим контуром на кровле промышленного цеха
• Подключение стального прута к полосе в системе молниезащиты многоэтажного жилого дома
• Обустройство точки соединения в зонах с высокой грозовой активностью - например, на вышках связи или элеваторах

Практические советы

• Перед монтажом проверьте соответствие диаметра прута (не менее 6 мм, не более 10 мм) - использование вне этого диапазона снижает надёжность контакта
• При установке на бетон или камень используйте анкерные болты - зажим должен быть надёжно закреплён, чтобы не смещаться при ударе тока
• Проверяйте затяжку болтов через год после монтажа - особенно в районах с частыми грозами
• Не смешивайте этот зажим с другими материалами (медью, алюминием) - возможна гальванопарная коррозия
• Артикул lp-g3101 - часть серии EKF PROxima; рекомендуется использовать другие элементы этой же серии для сохранения целостности системы
