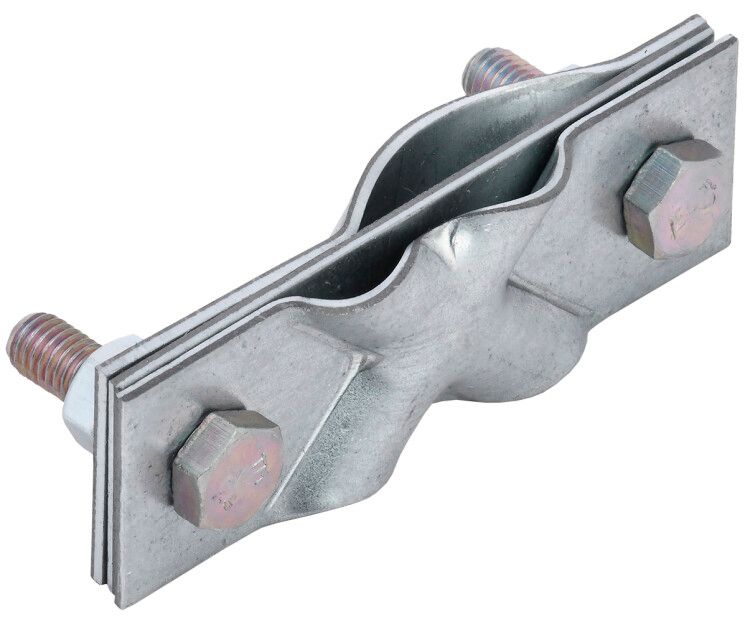

Зажим заземления диагональный стержень-полоса/пруток оцинкованная сталь IEK - ZGC22-11-1-16-40

Зажим заземления диагональный стержень-полоса/пруток оцинкованная сталь от бренда IEK предназначен для надёжного соединения заземляющих проводников различного сечения - например, стального прутка с медной или стальной полосой. Артикул zgc22-11-1-16-40 обеспечивает долговечное и безопасное заземление в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Зажим заземления диагональный стержень-полоса/пруток оцинкованная сталь применяется для создания T-образных или параллельных соединений между заземляющими элементами: стальным прутком (стержнем) и металлической полосой. Подходит для установки на объектах энергетики, промышленных предприятиях, жилых и коммерческих зданиях, где требуется надёжное заземление с высокой механической прочностью.

Технические характеристики

• Диапазон зажима круглого проводника: 8–10 мм - подходит для стальных заземляющих стержней стандартного диаметра
• Ширина зажима для плоского проводника: 40 мм - совместим с полосой шириной до 40 мм
• Материал корпуса: оцинкованная сталь - устойчив к коррозии, сохраняет целостность при длительном воздействии внешних факторов
• Покрытие: гальваническое оцинкование - защищает от ржавчины даже в атмосферных условиях
• Срок службы: 30 лет - рассчитан на постоянную работу без замены в течение всего жизненного цикла системы заземления
• Разделительная пластина: исключает прямой контакт меди и стали, предотвращает электрохимическую коррозию

Совместимость и монтаж

Зажим zgc22-11-1-16-40 совместим с заземляющими стержнями из углеродистой стали диаметром 8–10 мм и стальными полосами шириной до 40 мм. Монтаж выполняется путём затяжки болтового соединения - не требует сварки или пайки. Установка возможна как на вертикальные, так и на горизонтальные участки контура заземления. Для надёжного контакта перед монтажом рекомендуется зачистить поверхности проводников от оксидов и грязи.

Безопасность и стандарты

Зажим заземления диагональный стержень-полоса/пруток оцинкованная сталь соответствует требованиям ГОСТ Р 50571 и ПУЭ к устройствам заземления. Конструкция обеспечивает минимальное переходное сопротивление, что гарантирует эффективное отведение тока замыкания. Применение разделительной пластины снижает риск возникновения точечной коррозии, повышая безопасность системы.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Долгий срок службы - 30 лет - без необходимости обслуживания
• Гальваническое оцинкование обеспечивает защиту в агрессивной среде (влажность, химические испарения)
• Разделительная пластина исключает контакт различных металлов, продлевает жизнь соединению
• Не требует специализированного оборудования для монтажа - достаточно обычного ключа

Ограничения применения

Зажим zgc22-11-1-16-40 не предназначен для работы с алюминиевыми или медными проводниками напрямую - для них необходимы другие типы зажимов. Также не следует использовать в местах с постоянным погружением в воду или в кислотных средах - хотя оцинкование защищает от атмосферной коррозии, оно не выдерживает длительного контакта с жидкостью. Не подходит для заземляющих стержней диаметром менее 8 мм или более 10 мм.

Примеры использования

• Подключение вертикального заземляющего стержня к горизонтальной полосе в контуре заземления промышленного цеха
• Соединение стального прутка с полосой 40×4 мм при монтаже заземления на трансформаторной подстанции
• Обустройство заземляющей сети на объектах с высокой влажностью - водоочистные сооружения, тепловые пункты

Практические советы

• Перед установкой проверьте соответствие диаметра стержня (8–10 мм) и ширины полосы (до 40 мм) - не используйте с другими размерами
• При использовании в грунте убедитесь, что место монтажа не будет постоянно затоплено - оцинкованная сталь не предназначена для постоянного контакта с водой
• Затягивайте болты равномерно, чтобы не деформировать разделительную пластину - перегрузка может нарушить герметичность контакта
• Для систем с высокими требованиями к надёжности (электростанции, АЭС) рекомендуется дополнительно контролировать сопротивление заземления после монтажа
• Артикул zgc22-11-1-16-40 - единственный вариант в линейке IEK с таким сочетанием параметров; аналоги других брендов могут иметь другую форму или материал
