Стержень заземления 20х1500мм оцинкованная сталь | ZST10-11-020-001 IEK

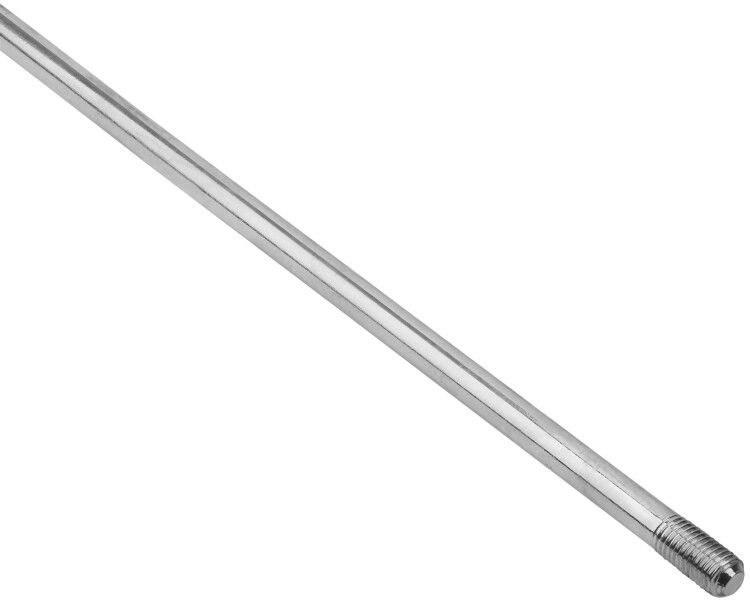

Стержень заземления 20x1500мм оцинкованная сталь от бренда IEK предназначен для создания надежной точки контакта между электроустановкой и грунтом. Этот элемент применяется в системах молниезащиты и защитного заземления, обеспечивая безопасную отвод тока утечки. Артикул zst10-11-020-001 соответствует требованиям к вертикальным заземлителям для промышленных и жилых объектов.

Назначение и область применения

Стержень заземления 20x1500мм оцинкованная сталь служит вертикальным заземлителем в контуре заземления. Его используют для снижения переходного сопротивления между металлическими частями оборудования и землей. Применяется в сетях до 1000 В - на подстанциях, распределительных щитах, промышленном оборудовании, высоких опорах ЛЭП, а также в частных домах и коттеджах с системами TN-C-S или TT.

Технические характеристики

• Диаметр: 20 мм - обеспечивает достаточную механическую прочность для забивания в грунт и устойчивость к деформациям;
• Длина: 1500 мм - стандартная глубина установки для достижения эффективного контакта с нижними слоями почвы;
• Материал: углеродистая сталь - гарантирует высокую электропроводность и долговечность;
• Покрытие: цинк термодиффузионным способом, толщина 100 мкм - защищает от коррозии даже в агрессивных условиях;
• Форма профиля: круглая - позволяет легко вбивать стержень без повреждений поверхности покрытия;
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию без замены при соблюдении условий монтажа;
• Тип соединения: резьба на обоих концах - обеспечивает возможность последовательного удлинения через муфты или сварку.

Совместимость и монтаж

Стержень заземления 20x1500мм оцинкованная сталь совместим с заземляющими шинами, медными перемычками и специальными муфтами для соединения нескольких элементов. Для монтажа требуется ударный инструмент - например, молоток или перфоратор с насадкой. Устанавливается вертикально: один конец вбивается в грунт до тех пор, пока второй конец не окажется на уровне поверхности или чуть ниже. После этого к нему приваривают или закручивают заземляющий проводник. Резьба на торцах позволяет соединять несколько стержней для увеличения глубины заземления - например, при высоком сопротивлении грунта.

Безопасность и стандарты

Стержень заземления IEK соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 60364-5-54 для устройств заземления. Цинковое покрытие толщиной 100 мкм обеспечивает соответствие нормам по антикоррозийной защите. Продукт сертифицирован для использования в бытовых и промышленных электросетях России и стран СНГ.

Преимущества

• Высокая коррозионная стойкость благодаря термодиффузионному цинкованию - покрытие не отслаивается и не трескается;
• Удобство сборки: наличие резьбы позволяет собирать длинные заземляющие контуры без сварки;
• Равномерное распределение тока по всей длине из-за круглого профиля - минимизирует риск местного перегрева;
• Подходит для любых типов грунта - от песчаных до глинистых; при необходимости можно использовать более одного стержня;
• Произведён в соответствии с технологиями IEK - известного производителя с проверенной качественной базой.

Ограничения применения

• Не рекомендуется применять в районах с повышенной химической активностью почвы (например, рядом с промплощадками с кислотными выбросами) - срок службы может снизиться;
• Запрещено использовать в качестве несущего элемента для нагрузок выше веса самого стержня - он не предназначен для механической фиксации оборудования;
• Не следует применять в вечномерзлых грунтах без предварительного бурения - попытки вбить стержень могут привести к его деформации;
• При использовании в агрессивных средах (соленые грунты, поблизости от моря) необходимо дополнительно контролировать состояние покрытия каждые 5–7 лет.

Примеры использования

• Заземление распределительного щита в многоквартирном доме;
• Контур защиты генератора на дачном участке;
• Обустройство заземления у столба ЛЭП с трансформатором;
• Защита системы освещения на автостоянке или парковке;
• Создание многоэлементного заземляющего контура для промышленного цеха с большим количеством оборудования.

Практические советы

• Перед монтажом проверьте диаметр 20 мм - он должен точно подходить под насадку ударного инструмента, чтобы избежать деформации;
• Если грунт плотный, начните с бурения отверстия диаметром 22–25 мм - так легче ввести стержень без повреждения цинка;
• При соединении двух стержней используйте специальную муфту с внутренней резьбой - это сохраняет целостность покрытия лучше, чем сварка;
• После установки обязательно измерьте сопротивление заземления - допустимое значение для жилых объектов - не более 4 Ом;
• Артикул zst10-11-020-001 часто заказывают в комплекте с зажимами и медными проводниками - это ускоряет сборку всего контура.
