Вертикальный заземлитель безмуфтовый, 1500 мм, D20 верхняя секция | NE12031 DKC ДКС

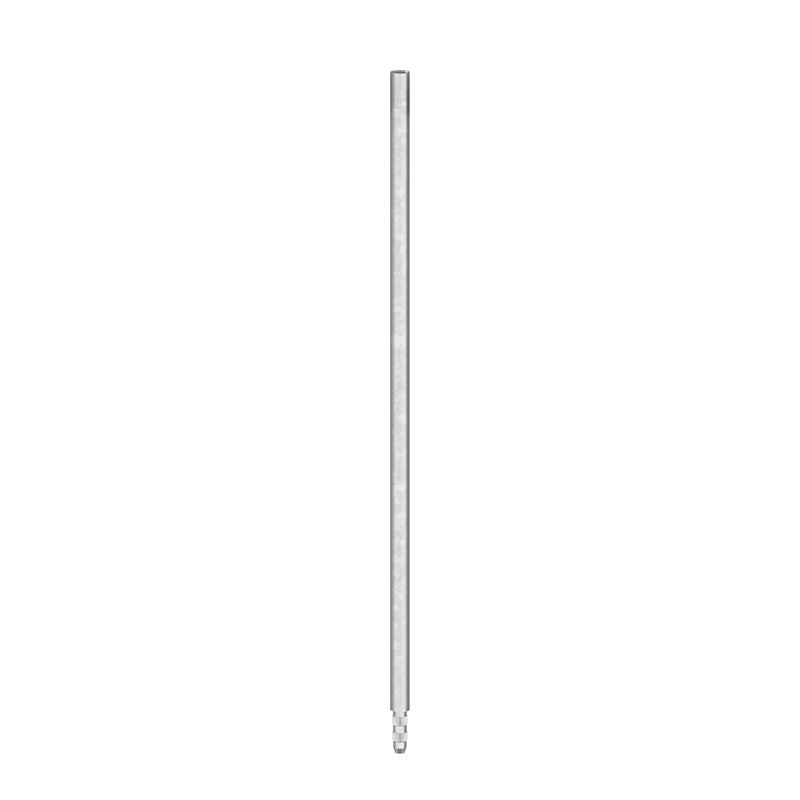

Заземлитель вертикальный безмуфтовый 1500 мм, диаметр 20 мм, верхняя секция DKC - элемент системы молниезащиты и заземления, предназначенный для надежного вывода тока утечки или грозового разряда в землю. Артикул ne12031 из серии Jupiter выполнен из горячеоцинкованной стали и обеспечивает долговечную работу без дополнительных муфт.

Назначение и область применения

Этот заземлитель используется для создания вертикального контура заземления в системах молниезащиты зданий, промышленных объектов, энергообъектов и других сооружений, требующих защиты от ударов молнии. Также применяется для заземления электрооборудования, где необходима высокая проводимость и устойчивость к коррозии. Верхняя секция служит начальным элементом, который соединяется с токоотводом сверху, а затем дополняется другими стержнями для увеличения глубины заземления.

Технические характеристики

• Длина: 1500 мм
• Диаметр: 20 мм
• Материал: сталь с горячим цинкованием
• Тип профиля: круглый
• Тип соединения: внутренняя резьба и рассверленные отверстия для стыковки без муфт
• Тип изделия: молниезащита
• Артикул: ne12031
• Серия: Jupiter
• Производитель: DKC (ДКС)

Совместимость и монтаж

Заземлитель вертикальный безмуфтовый 1500 мм, диаметр 20 мм, верхняя секция DKC совместим с нижними секциями того же типа - например, с артикулом ne12032. Соединение происходит через накатные цапфы: один стержень вставляется в другой без использования внешних муфт, что снижает риск коррозии на стыках. Для установки требуется бурение скважины диаметром не менее 40–50 мм. После забивки стержня в землю к нему крепится медный кабель заземления с помощью болтового соединения через специальный зажим, установленный на верхнем торце.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 по организации заземляющих устройств для молниезащиты. Горячее цинкование обеспечивает защиту от коррозии в агрессивных почвах и повышенной влажности, продлевая срок службы до 25 лет и более. Применение стального сердечника гарантирует механическую прочность при забивке в плотные грунты.

Преимущества

• Отсутствие муфт исключает точки слабости в контактах - повышает надежность и снижает сопротивление заземления
• Горячее цинкование защищает от коррозии даже в соленых, щелочных и влажных грунтах
• Удобство монтажа: стержни легко стыкуются друг с другом без дополнительных деталей
• Высокая механическая прочность позволяет использовать перфоратор или молот-копатель для забивания в каменистые и твердые грунты
• Стандартный диаметр 20 мм совместим с большинством комплектов заземления от DKC и аналогичных производителей

Ограничения применения

• Не предназначен для использования в качестве основного заземлителя в условиях постоянного воздействия химически активных сред (например, промышленные сточные воды, кислотные грунты)
• Работает только в паре с другими стержнями серии Jupiter - несовместим с продукцией других брендов без адаптеров
• Требует предварительного бурения в скалистых породах; при попытке забить в твердый известняк возможна деформация конца стержня
• Не рекомендуется применять в районах с вечной мерзлотой без предварительного прогрева грунта

Примеры использования

• Заземление молниеприёмника на крыше административного здания
• Контур заземления для распределительного пункта 10/0,4 кВ
• Подключение к заземляющему проводнику промышленного станка с металлическим корпусом
• Обустройство заземления на вышке связи или радиопередатчике

Практические советы

• Перед монтажом проверьте глубину промерзания грунта - заземлитель должен быть заглублен ниже этой отметки минимум на 0,5 м
• При использовании нескольких стержней соблюдайте шаг между ними - не менее 3 метров, чтобы избежать эффекта экранирования
• Для контроля эффективности заземления используйте тестер сопротивления - норма для молниезащиты не выше 10 Ом
• При необходимости удлинения комбинируйте верхнюю секцию ne12031 с нижней ne12032 - стык будет герметичным благодаря накатным цапфам
• Не используйте сварку для соединения с кабелем - применяйте только болтовые зажимы с медными контактами
