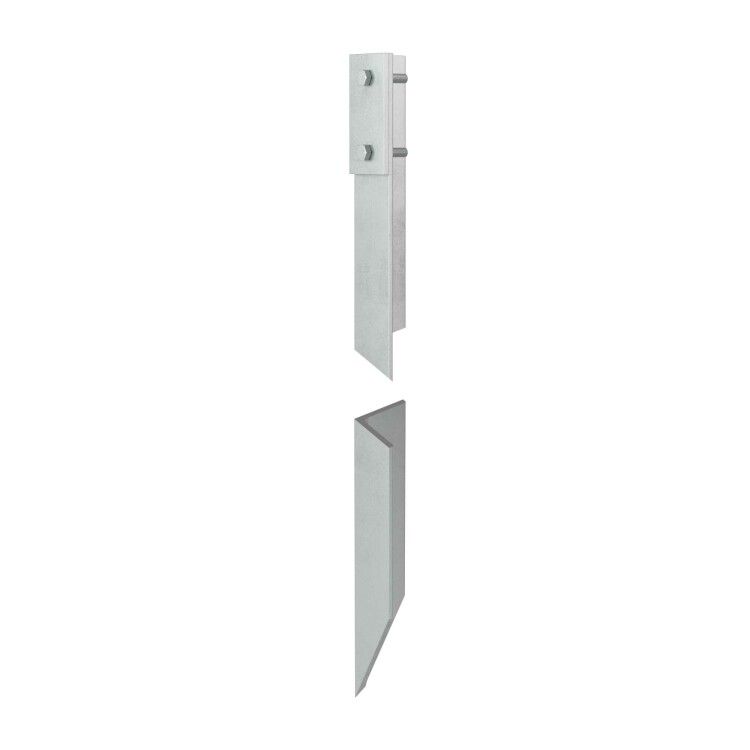

Заземлитель вертикальный Jupiter из уголка 50х50х5 мм, 3 м DKC (ДКС) NE5503

Заземлитель вертикальный из уголка 50х50х5 мм, длина 3000 мм от бренда DKC (ДКС), артикул ne5503, предназначен для надёжного вывода тока утечки и грозового разряда в землю. Продукт серийной линейки Jupiter соответствует требованиям к устройству контуров молниезащиты и заземления электрооборудования.

Назначение и область применения

Заземлитель вертикальный из уголка 50х50х5 мм, длина 3000 мм используется для создания вертикальных элементов заземляющего контура. Подходит для систем молниезащиты зданий, подстанций, промышленных объектов и других сооружений, где требуется снижение переходного сопротивления в грунте. Устанавливается вблизи фундамента или на периферии территории, соединяясь с горизонтальным заземлителем (полосой) через болтовые соединения.

Технические характеристики

• Форма профиля: крестовидный уголок 50×50×5 мм - обеспечивает увеличенную площадь контакта с грунтом
• Длина: 3000 мм - оптимальна для достижения глубины ниже уровня сезонного промерзания
• Материал: углеродистая сталь - высокая механическая прочность и долговечность
• Покрытие: горячее цинкование - защищает от коррозии в агрессивных почвах, продлевает срок службы до 30 лет
• Цвет: светло-серый - характерен для цинкового слоя после остывания
• Исполнение: с соединительным краем - позволяет легко приваривать или закреплять болтами полосовой заземлитель
• Рекомендовано для проектного использования - соответствует нормам ГОСТ 30331.1 и ПУЭ

Совместимость и монтаж

Заземлитель вертикальный из уголка 50х50х5 мм, длина 3000 мм совместим с любыми стальными полосами 40×4 мм и выше. Соединение выполняется болтовым способом через предварительно подготовленный краевой фланец. Для установки требуется бурение или забивание с помощью молота-копра. Минимальная глубина погружения - 2,8 м, чтобы оставить 200 мм над уровнем земли для подключения. Крепёжные элементы (болты, шайбы, гайки) входят в комплект - достаточно использовать M12 или M14.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30331.1-95 (системы молниезащиты) и ПУЭ-7 (глава 1.7). Горячее цинкование гарантирует безопасную работу в условиях повышенной влажности и химической активности грунта. Напряжение шага снижается благодаря равномерному распределению тока по всей поверхности уголка.

Преимущества

• Высокая проводимость и устойчивость к коррозии благодаря горячедцонкованному покрытию
• Крестовидная форма повышает контактную площадь с грунтом - снижает сопротивление заземления
• Простота монтажа: готовый фланец исключает необходимость сварки на месте
• Долговечность: срок службы более 25 лет даже в агрессивных средах
• Совместимость с большинством существующих систем заземления

Ограничения применения

• Не рекомендуется применять в районах с каменистым или скалистым грунтом - требуются специальные методы бурения
• Не подходит для временных установок - изделие рассчитано на постоянное использование
• Не следует использовать в качестве основного проводника тока нагрузки - только для защиты и увода импульсов
• При использовании в песчаных или сухих грунтах необходимо комбинировать с несколькими вертикальными заземлителями и горизонтальной связью

Примеры использования

• Заземление молниеприёмника на крыше административного здания
• Контур заземления трансформаторной подстанции 10/0,4 кВ
• Обустройство системы безопасности на нефтебазе или газораспределительном пункте
• Подключение к заземляющей шине щита освещения на производстве

Практические советы

• Перед установкой проверьте сопротивление грунта - при значении выше 10 Ом используйте минимум три таких заземлителя, расположенные на расстоянии 5–6 м друг от друга
• При забивании используйте металлический направляющий стержень - так вы сохраните целостность кромки соединения
• После монтажа обязательно выполните замер сопротивления заземляющего устройства - результат должен быть ≤ 4 Ом для объектов I категории по надёжности питания
• Не допускайте попадания бетона или глины на соединительный фланец - это затруднит последующую сборку
• Артикул ne5503 от DKC (ДКС) - один из самых распространённых решений в России; всегда проверяйте наличие сертификата качества на партию
