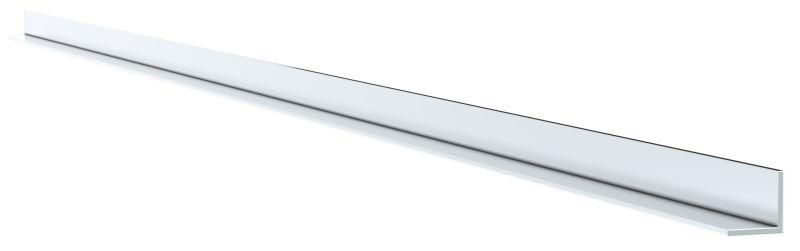

Уголок заземления 50х50х5мм (3м) оцинкованная сталь IEK - ZCR20-11-050-003

Уголок заземления 50х50х5 мм (3 м) оцинкованная сталь от IEK - это вертикальный заземлитель из оцинкованной стали, предназначенный для надёжного соединения с грунтом в системах молниезащиты и рабочего заземления. Артикул zcr20-11-050-003 обеспечивает долговечную работу в агрессивных условиях благодаря горячему цинкованию.

Назначение и область применения

Уголок заземления 50х50х5 мм (3 м) оцинкованная сталь используется как вертикальный электрод в контурах заземления и молниезащиты. Его применяют для снижения переходного сопротивления между электроустановкой и землёй, особенно там, где требуется высокая механическая прочность и устойчивость к коррозии. Подходит для установки в жилых домах, промышленных объектах, трансформаторных подстанциях, связевых и энергообъектах.

Технические характеристики

• Размер сечения: 50×50 мм
• Толщина стенки: 5 мм
• Длина: 3 м
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - равномерный слой цинка, обеспечивающий защиту от коррозии даже при повреждении поверхности
• Форма: угловой профиль - позволяет лучше распределить нагрузку при забивании и увеличивает контактную площадь с грунтом

Совместимость и монтаж

Уголок заземления 50х50х5 мм (3 м) оцинкованная сталь совместим с медными или стальными проводниками заземления через сварку или болтовые соединения с использованием специальных зажимов. Для монтажа рекомендуется использовать ударный молот или спецтехнику - например, вибропогружатель. Уголок забивается в грунт до полной глубины (до 3 м), после чего к нему приваривают или закрепляют горизонтальный заземляющий проводник. Глубина установки влияет на стабильность сопротивления заземления - чем глубже, тем ниже сопротивление.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 19904-90 (электроды заземления) и ПУЭ. Горячее цинкование гарантирует соответствие нормам по сроку службы в агрессивных почвах. Применение в системах молниезащиты допускается согласно СП 30.13330.2016 и IEC 62305.

Преимущества

• Высокая механическая прочность - сечение 50×50×5 мм выдерживает значительные усилия при забивании
• Долгий срок службы - горячее цинкование защищает сталь от ржавчины в течение 25–50 лет в зависимости от типа грунта
• Легкий монтаж - форма уголка предотвращает перекосы при забивании и улучшает контакт с грунтом
• Цена/качество - оптимальное решение для массового использования в частном и промышленном строительстве

Ограничения применения

• Не подходит для установки в скалистых или каменистых грунтах - требуются бурение или замена на другие типы заземлителей
• Не следует применять в сильно щелочных или солонцеватых почвах без дополнительной защиты - возможна локальная коррозия
• Не является самостоятельным решением - всегда нуждается в подключении к горизонтальному заземляющему проводнику

Примеры использования

• Заземление частного дома - забивание одного или нескольких уголков вокруг фундамента
• Молниезащита антенны или дымохода - вертикальный заземлитель подключается к молниеотводу
• Подстанции и распределительные пункты - использование в составе сетчатого контура заземления
• Промышленные объекты - заземление оборудования на заводах, элеваторах, насосных станциях

Практические советы

• Перед монтажом проверьте, чтобы торец уголка был ровным - искривлённый край затрудняет забивку
• При установке нескольких уголков соблюдайте минимальное расстояние между ними - не менее 3 м, чтобы избежать эффекта “закорачивания”
• После монтажа обязательно проведите измерение сопротивления заземления - норма для бытовых объектов ≤ 4 Ом
• При работе в песчаных или сухих грунтах рассмотрите возможность увлажнения зоны контакта - это снижает сопротивление
• Артикул zcr20-11-050-003 от IEK - один из самых распространённых вариантов; при заказе убедитесь, что длина действительно 3 м, а не 2,5 м
