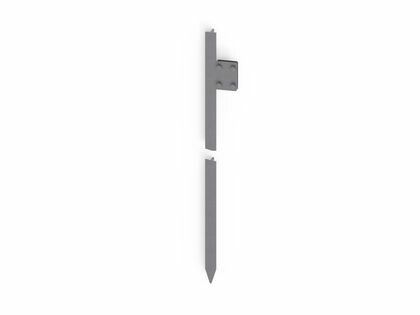

Заземлитель вертикальный Jupiter 2000 мм 50х50х5 мм DKC (ДКС) NE1105

Заземлитель вертикальный профильный 2000 мм, уголок 50х50х5 мм, оцинкованный от DKC (ДКС) - надёжное решение для создания контура заземления в условиях повышенной влажности и агрессивной среды. Артикул ne1105 из серии Jupiter предназначен для монтажа в грунт и соединения с горизонтальным проводником через болтовой контакт.

Назначение и область применения

Заземлитель вертикальный профильный 2000 мм, уголок 50х50х5 мм, оцинкованный используется для организации глубинного заземления в системах молниезащиты и электробезопасности. Применяется там, где требуется снижение переходного сопротивления между оборудованием и землёй: на подстанциях, промышленных объектах, энергообъектах, жилых домах с частными участками, трансформаторных будках и вышках связи.

Технические характеристики

• Длина: 2000 мм
• Профиль: угловой, 50×50×5 мм - равнополочный уголок с толщиной стенки 5 мм
• Материал: сталь, устойчивая к механическим нагрузкам
• Покрытие: горячее цинкование - защита от коррозии в агрессивных почвах
• Форма: крестовидный профиль - увеличивает площадь контакта с грунтом
• Исполнение: с соединительным краем - позволяет фиксировать полосу или шины болтами
• Цвет: светло-серый - естественный цвет оцинкованной стали

Совместимость и монтаж

Заземлитель вертикальный профильный 2000 мм, уголок 50х50х5 мм, оцинкованный совместим с медными и стальными полосами шириной до 40 мм. Соединение осуществляется через предварительно подготовленный краевой фланец - для этого используются болты M8–M10, гайки и шайбы (в комплекте не входят, но рекомендованы). Устанавливается вручную или с помощью ударного молота/вибропогружателя. Глубина закладки - минимум 1,5 м, чтобы достичь устойчивого уровня влаги в грунте. Для многократного заземления можно использовать несколько элементов, соединённых горизонтальной полосой.

Безопасность и стандарты

Соответствует требованиям ПУЭ-7, ГОСТ Р 50571.5.54 и СП 256.1325800.2016. Горячее цинкование обеспечивает срок службы более 25 лет в большинстве типов грунтов. Не содержит свинца, хрома(VI) и других запрещённых веществ.

Преимущества

• Высокая прочность за счёт толщины стенки 5 мм - выдерживает ударные нагрузки при забивке
• Крестовидная форма повышает эффективность рассеивания тока в сравнении с круглыми стержнями
• Горячее цинкование защищает от коррозии даже в кислых или солёных грунтах
• Соединительный край исключает необходимость сварки - ускоряет монтаж и снижает риск повреждения покрытия
• Одинаково хорошо работает в песчаных, глинистых и торфяных почвах

Ограничения применения

• Не применяется в скалистых или каменистых грунтах без предварительного бурения
• Не рекомендуется для установки в районах с высоким уровнем грунтовых вод выше 1,2 м - возможна быстрая эрозия цинка
• Не заменяет основное заземление в сетях напряжением выше 35 кВ - требует дополнительных мер по распределению тока
• Не предназначена для использования в качестве несущего элемента конструкций

Примеры использования

• Подключение заземляющего проводника к корпусу трансформаторной подстанции
• Обустройство контура заземления для молниеприёмника на крыше промзоны
• Создание защитного заземления для щита управления на производственной линии
• Установка рядом с антенной вышкой или радиопередатчиком

Практические советы

• Перед монтажом проверьте посадочный диаметр - уголок 50×50 мм требует отверстий не менее 52 мм для свободного прохода при забивке
• При использовании нескольких заземлителей располагайте их на расстоянии не менее 2–3 метров друг от друга
• Соединительный край лучше обрабатывать антикоррозийной смазкой перед затяжкой болтов
• Проверяйте сопротивление заземления после монтажа - норма для промышленных объектов ≤ 4 Ом
• Артикул ne1105 от DKC (ДКС) легко заменить аналогом из той же серии Jupiter - все параметры идентичны
