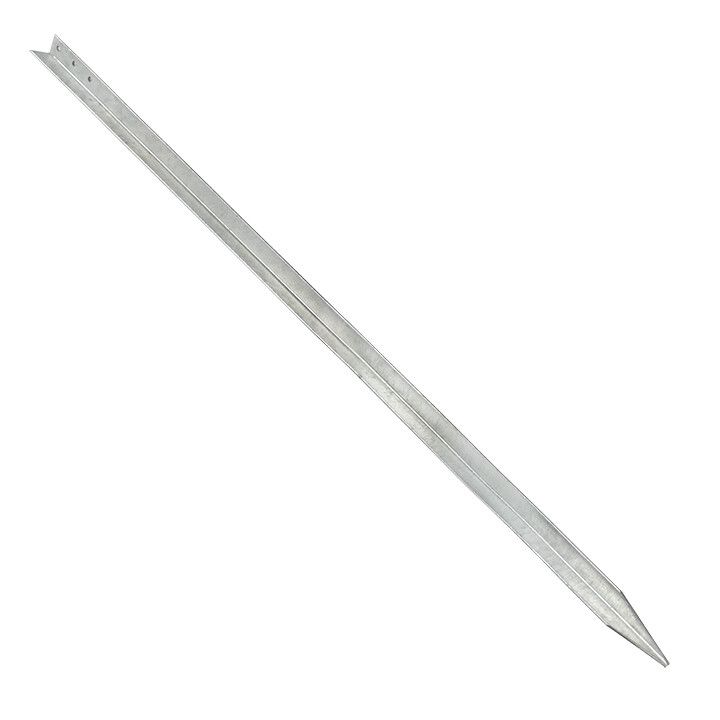

Заземлитель вертикальный уголок 50х50х5 L=3000 мм HZ EKF PROxima - gc-e5503

Заземлитель вертикальный уголок 50х50х5 длина 3000 мм HZ от бренда EKF - надёжный элемент системы заземления, предназначенный для забивания в грунт и обеспечения безопасного отвода тока замыкания на землю. Артикул gc-e5503 из серии Купол соответствует требованиям проектировщиков и монтажников для промышленных и жилых объектов.

Назначение и область применения

Заземлитель вертикальный уголок 50х50х5 длина 3000 мм HZ используется как основной элемент контура заземления в системах TN-C-S, TT и IT. Его применяют для защиты людей и оборудования от поражения электрическим током при аварийных ситуациях. Подходит для установки в частных домах, производственных помещениях, подстанциях, на энергообъектах и в сетях связи.

Технические характеристики

• Форма: угловой профиль 50×50 мм с толщиной стенки 5 мм
• Длина: 3000 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - равномерный слой цинка, устойчивый к механическому воздействию и коррозии
• Гарантийный срок: 84 месяца (7 лет)
• Произведён в соответствии с рекомендациями проектного ассортимента EKF

Совместимость и монтаж

Заземлитель вертикальный уголок 50х50х5 длина 3000 мм HZ совместим со всеми типами горизонтальных заземлителей EKF (полоса, проводник) и болтовыми соединениями серии Купол. Для монтажа требуется ударный способ забивки - используйте специальный насадочный инструмент или молот весом не менее 5 кг. Учитывайте посадочный диаметр: уголок имеет внешние размеры 50 мм, поэтому требует отверстия в земле шириной минимум 60–70 мм для свободного прохода. Соединение с горизонтальным проводником выполняется сваркой или болтовым зажимом с антикоррозийным составом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30331.1 и ПУЭ (Правила устройства электроустановок). Горячее цинкование обеспечивает долговечную защиту даже в агрессивных почвах. Продукт сертифицирован для использования в условиях повышенной влажности и химической активности грунта.

Преимущества

• Высокая прочность за счёт толщины стенки 5 мм - выдерживает нагрузки при забивке в плотные грунты
• Горячее цинкование увеличивает срок службы до 25+ лет, даже в агрессивных средах
• Стандартная длина 3 метра позволяет достигнуть глубины ниже уровня сезонного промерзания без стыков
• Совместимость с продукцией EKF серии Купол - упрощает сборку единого контура заземления

Ограничения применения

Не рекомендуется использовать в скалистых или каменистых грунтах без предварительного бурения. Нельзя применять как самостоятельный проводник - всегда требуется связка с горизонтальным заземлителем. Не подходит для установки в местах с постоянными механическими нагрузками (например, рядом с дорогами или строящимися участками без защиты).

Примеры использования

• Заземление частного дома с щитовым распределением
• Контур заземления для трансформаторной подстанции 6/0,4 кВ
• Защита производственного оборудования на заводе - станков, конвейеров, автоматических линий
• Обустройство заземления на АЗС, складских комплексах, объектах ЖКХ

Практические советы

• Перед закапыванием проверьте целостность цинкового покрытия - повреждения заделываются специальной холодной сваркой или антикоррозийной краской
• Для достижения минимального сопротивления заземления (не более 4 Ом) рекомендуется использовать минимум три таких заземлителя, расположенные на расстоянии не менее 3 м друг от друга
• При работе в песчаных или торфяных грунтах допускается удлинение контура горизонтальными проводниками - уголок служит лишь точкой входа тока в землю
• Артикул gc-e5503 легко найти в каталогах EKF - он является базовым элементом для всех проектов с использованием серии Купол
