Заземлитель стержневой с заострением, 3м, HZ EKF - gc-21301

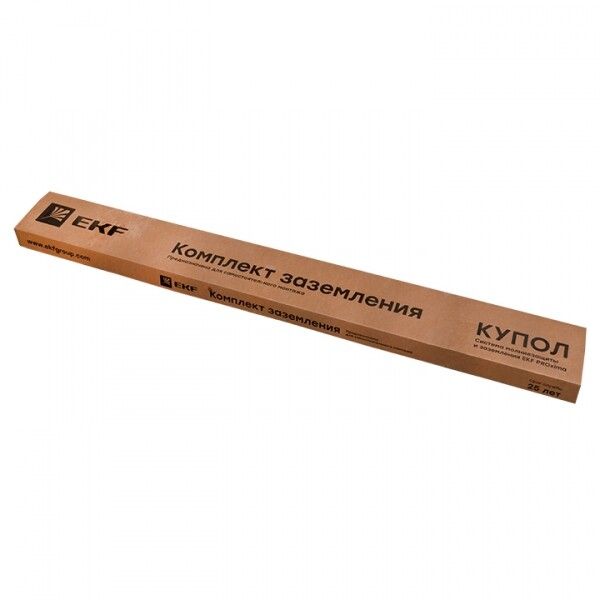

Комплект заземления вертикальный с заострением d16 длина 3м (2х1.5м) HZ от EKF - готовый набор для быстрого монтажа вертикального контура заземления в грунте. Артикул gc-21301 включает два стержня, соединительную муфту и все необходимые элементы для подключения к заземляющему проводнику. Подходит для объектов жилой, коммерческой и промышленной недвижимости.

Назначение и область применения

Комплект предназначен для создания надежного заземляющего контура в условиях ограниченного пространства. Применяется для защиты людей и оборудования от поражения током при аварийных ситуациях, а также для организации молниезащиты зданий. Особенно эффективен там, где невозможно использовать горизонтальные заземлители - например, на скалистых участках, вблизи фундаментов или в плотной застройке.

Технические характеристики

• Тип изделия: Штырь заземляющий с заостренным концом
• Количество стержней: 2 шт. по 1,5 м каждый (общая длина 3 м)
• Диаметр стержня: 16 мм
• Материал: Сталь с термодиффузионным цинкованием - повышенная коррозионная стойкость
• Соединительная муфта: 1 шт. (для стыковки двух стержней)
• Зажим для подключения проводника: 1 шт. (медный контакт с болтовым креплением)
• Аксессуары: Винт ударный, гайка для забивания, рабочие перчатки
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

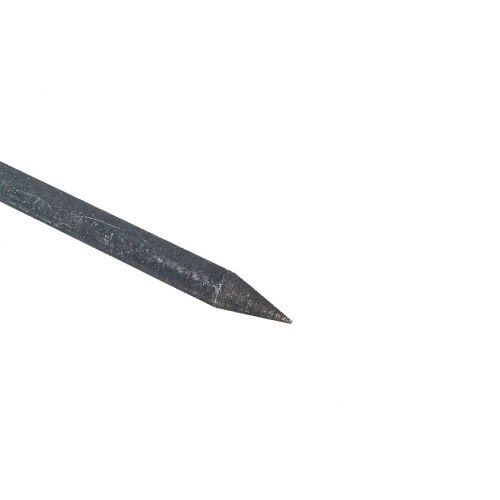

Каждый стержень имеет заостренный конец - позволяет легко вбивать его в грунт без предварительного бурения. Для установки используются два стержня, которые соединяются между собой муфтой. После забивки нижний конец первого стержня вставляется в муфту, затем сверху вводится второй стержень. Общую высоту контура можно регулировать: первый стержень вбивается до уровня, когда его верхняя часть выступает на 10–15 см из земли. К этому выступу крепится зажим, к которому подсоединяется медный заземляющий проводник (например, ПВ-3 или ПВ-1).

Удобство монтажа обеспечивает винт ударный - им можно забить стержень молотком, не повредив резьбу. Гайка служит для фиксации при забивке и снимается после окончания работ. Перчатки снижают риск травм при работе с острыми кромками.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ (Правила устройства электроустановок) и ГОСТ Р 50571.5.54 для систем заземления. Материал - оцинкованная сталь - обеспечивает долговечность в агрессивных почвах. Наличие сертифицированного паспорта подтверждает соответствие нормам безопасности.

Преимущества

• Готовый комплект - не нужно докупать детали, всё есть в одной упаковке
• Термодиффузионное цинкование - в 2–3 раза прочнее обычного гальванического покрытия, не отслаивается при забивке
• Заостренный конец - исключает потребность в бурении даже в плотных грунтах
• Высокая гарантия (7 лет) - указывает на качество материала и технологии производства
• Поддержка рекомендованного проектного ассортимента - совместим с другими решениями EKF для заземления

Ограничения применения

• Не подходит для песчаных или очень рыхлых грунтов - требуется большая глубина для достижения нужного сопротивления
• Не применяется в районах с вечной мерзлотой без предварительного прогрева грунта
• Максимальная глубина забивания - 3 метра; при необходимости более глубоких заземлителей требуются другие решения
• Не заменяет горизонтальный контур при высоком удельном сопротивлении грунта - оптимально сочетать с лентой

Примеры использования

• Заземление распределительного щита в частном доме
• Обустройство молниезащиты на антенне или трубе дымохода
• Контур заземления для насосной станции или теплового пункта
• Установка на промышленных площадках с малой свободной территорией

Практические советы

• Перед монтажом проверьте сопротивление грунта - если выше 10 Ом·м, рассмотрите использование нескольких таких комплектов или добавление горизонтального заземлителя
• При забивке используйте молоток весом не менее 1,5 кг - легкий инструмент не обеспечит достаточного усилия
• После завершения монтажа обязательно проведите контрольное измерение сопротивления заземления
• Соединительная муфта должна быть плотно затянута - слабый контакт увеличивает переходное сопротивление
• При использовании в агрессивных средах (промышленные зоны, побережья) дополнительно обработайте место выхода провода антикоррозийной смазкой
