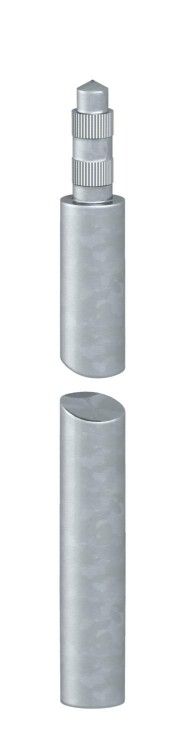

Стержень заземления 1,5 м горячей оцинковки (219 20 ST FT) | 5000750 OBO Bettermann

Стержень заземления 1,5 м оцинкованный горячим цинком, диаметр 20 мм от OBO BETTERMANN (арт. RV001822) предназначен для создания надёжного контура заземления в условиях повышенной влажности и агрессивной среды. Продукт сочетает прочную стальную основу с долговечным цинковым покрытием, что делает его подходящим для промышленных и жилых объектов.

Назначение и область применения

Стержень заземления 1,5 м оцинкованный горячим цинком, диаметр 20 мм используется для глубинного заземления в грунте - как часть системы молниезащиты или защитного заземления электроустановок. Подходит для установки на объектах с высокими требованиями к безопасности: подстанциях, промышленных предприятиях, жилых домах, телекоммуникационных узлах и энергообъектах. Особенно эффективен там, где требуется длительная устойчивость к коррозии и механическая прочность.

Технические характеристики

• Длина: 1,5 м
• Диаметр: 20 мм
• Материал: углеродистая сталь
• Покрытие: горячее цинкование, толщина около 130 мкм
• Форма профиля: круглый
• Тип соединения: внутренняя резьба M16 (для совмещения с ударными насадками и другими стержнями)
• Максимальный ток КЗ (50 Гц, 1 с): 7,9 кА
• Максимальная рабочая температура: до 300 C
• Обозначение модели: RV001822
• Код артикула: 219 20 ST FT / 5000750

Совместимость и монтаж

Стержень заземления 1,5 м оцинкованный горячим цинком, диаметр 20 мм имеет внутреннюю резьбу M16, что позволяет легко соединять его с другими аналогичными элементами через специальные муфты или переходники. Для монтажа применяются ударные устройства (молотки-накладки) и буры с соответствующим диаметром. Устанавливается вертикально в предварительно подготовленную скважину - рекомендуемая глубина не менее 1,2–1,4 м для обеспечения контакта с влажным слоем грунта. Цапфа с двумя накатками обеспечивает точное позиционирование при забивке и исключает проворачивание.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 62305 (VDE 0185-305), регламентирующего систему молниезащиты. Горячее цинкование гарантирует соответствие нормам по защите от коррозии в агрессивных почвах. Максимальная допустимая температура 300 C подтверждает безопасность при кратковременных перегрузках по току.

Преимущества

• Высокая коррозионная стойкость благодаря толщине цинкового слоя (~130 мкм) - срок службы более 25 лет в большинстве типов грунтов.
• Ударопрочная конструкция: стальная сердцевина выдерживает нагрузки при забивке даже в каменистую или плотную почву.
• Цапфа с накатками обеспечивает стабильное направление при монтаже и исключает повреждение резьбы.
• Внутренняя резьба позволяет собирать многозвенные заземляющие системы без сварки - снижает трудозатраты и риск повреждения покрытия.
• Подтверждённая способность выдерживать ток КЗ до 7,9 кА - надёжность в аварийных режимах.

Ограничения применения

Не следует использовать стержень заземления 1,5 м оцинкованный горячим цинком, диаметр 20 мм в местах с постоянным воздействием хлоридов (например, поблизости от морского побережья без дополнительной защиты) - возможна ускоренная коррозия. Также не рекомендуется применять в сухих песчаных грунтах без увлажнения или без дополнительного заполнения заземляющей канавы смягчающими составами - это снижает проводимость. Недопустимо использование в качестве несущего элемента для механических нагрузок вне заземляющих систем.

Примеры использования

• Заземление распределительного щита на дачном участке с глинистым грунтом.
• Часть комплексной системы молниезащиты промышленного склада.
• Создание контура заземления для ветрогенератора или солнечной электростанции.
• Устройство заземления в подвале многоэтажного дома с использованием нескольких стержней, соединённых последовательно.

Практические советы

• Перед монтажом проверьте диаметр ударного инструмента - он должен точно соответствовать 20 мм, чтобы избежать деформации поверхности.
• При сборке нескольких стержней используйте только оригинальные соединители OBO BETTERMANN - они обеспечивают минимальное переходное сопротивление.
• После завершения монтажа обязательно проведите измерение сопротивления заземления - норма для жилых объектов ≤10 Ом, для промышленных - ≤4 Ом.
• Хранить стержень заземления 1,5 м оцинкованный горячим цинком, диаметр 20 мм следует в сухом месте - контакт с влагой перед установкой не влияет на качество, но может вызвать образование белого налёта (не является дефектом).
