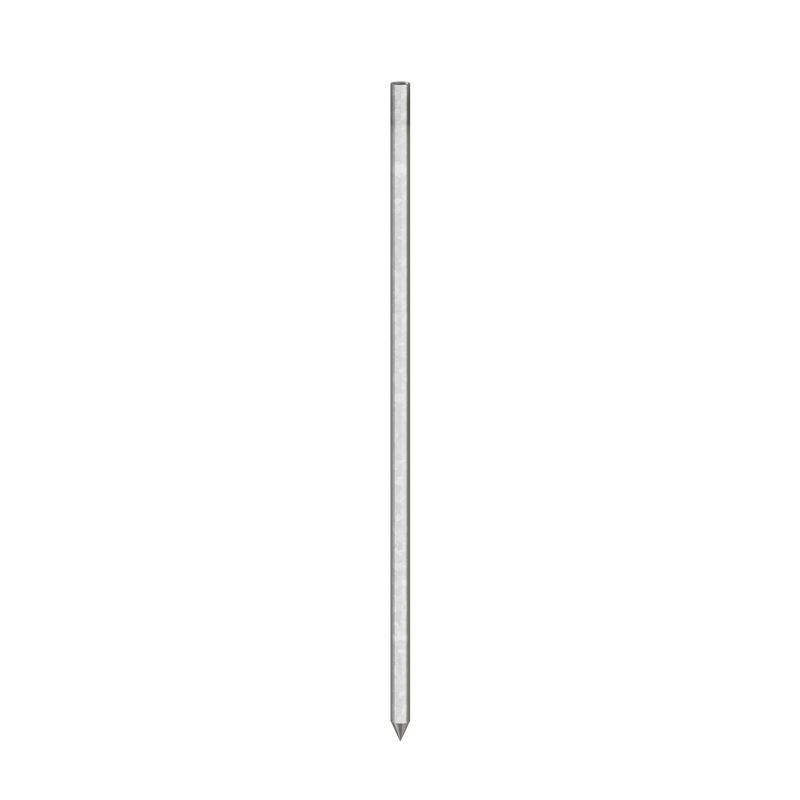

Вертикальный заземлитель безмуфтовый, 1500 мм, D20 нижняя секция | NE12032 DKC ДКС

Заземлитель вертикальный безмуфтовый 1500 мм, диаметр 20 мм, нижняя секция DKC - это элемент системы молниезащиты и заземления, предназначенный для надежного вывода тока утечки или грозового разряда в грунт. Артикул NE12032 из серии Jupiter используется в составе комплектных заземляющих контуров с другими стержнями DKC.

Назначение и область применения

Этот заземлитель применяется для создания вертикальных электродов в системах молниезащиты зданий, промышленных объектов и энергообъектов. Также подходит для заземления электрооборудования, где требуется глубокий и долговечный контакт с почвой. Нижняя секция DKC монтируется на конце стержневой цепочки - она обеспечивает оптимальную передачу тока в грунт благодаря своей форме и материалу.

Технические характеристики

• Длина: 1500 мм
• Диаметр: 20 мм
• Материал: сталь с горячим цинкованием
• Форма профиля: круглая
• Тип соединения: резьбовое, без муфт
• Тип изделия: молниезащита

Горячее цинкование защищает сталь от коррозии в агрессивной среде, увеличивая срок службы до 30 лет и более. Резьбовое соединение позволяет собирать стержни без сварки - каждый элемент ввинчивается в предыдущий, образуя герметичный и прочный контакт.

Совместимость и монтаж

NE12032 совместим с другими стержнями серии Jupiter - например, с NE12031 (верхняя секция). Соединение происходит через накатные цапфы: резьба на одном конце плотно заходит в резьбу другого, формируя механический и электрический контакт без дополнительных деталей. Для установки используют ударный молот или специальный забиватель - стержень вгоняют в грунт до нужной глубины. Учитывайте посадочный диаметр 20 мм при выборе насадок и буровых инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54–2018 и IEC 62305 по устройству молниезащиты. Горячее цинкование обеспечивает соответствие классу защиты ZN2 по DIN EN ISO 1461. Применение в системах заземления снижает риск поражения током и повреждения оборудования при грозовых разрядах.

Преимущества

• Отсутствие муфт - меньше точек отказа, выше надежность контакта
• Высокая коррозионная стойкость благодаря горячему цинкованию
• Удобство сборки - не требует сварки, болтов или дополнительных креплений
• Равномерное распределение тока по всей длине стержня
• Подходит для сложных грунтов - песок, суглинок, каменистые участки

Ограничения применения

Не рекомендуется использовать в условиях постоянного воздействия химически активных веществ (например, кислотные сточные воды, промышленные отходы). Также не следует применять в скалистых грунтах без предварительного бурения - высокий риск деформации резьбы при попытке вбивания. Не предназначен для горизонтального закладывания - эффективность снижается без вертикального контакта с грунтом.

Примеры использования

• Заземление молниеприёмника на крыше административного здания
• Контур заземления для трансформаторной подстанции
• Система защиты от перенапряжений на промышленном конвейере
• Обустройство заземления у антенного комплекса или вышки связи

Практические советы

• Для максимальной эффективности используйте минимум три стержня, расположенных треугольником с шагом 3–5 метров
• Перед монтажом проверьте целостность резьбы - поврежденная резьба снижает проводимость
• При работе в сухих или песчаных грунтах дополняйте контур глиняными или соляными тампонами
• После установки проведите замер сопротивления заземления - норма не должна превышать 10 Ом для молниезащиты
• NE12032 всегда монтируется последним - он является нижней секцией, остальные стержни собираются поверх него
