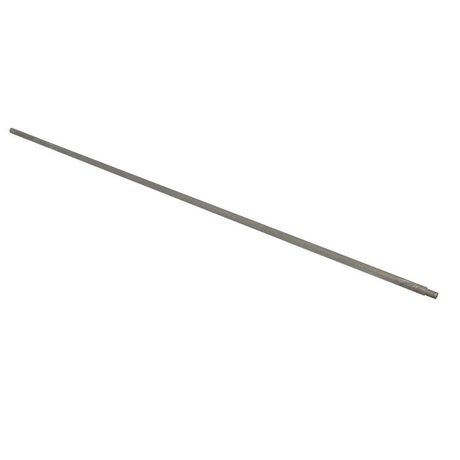

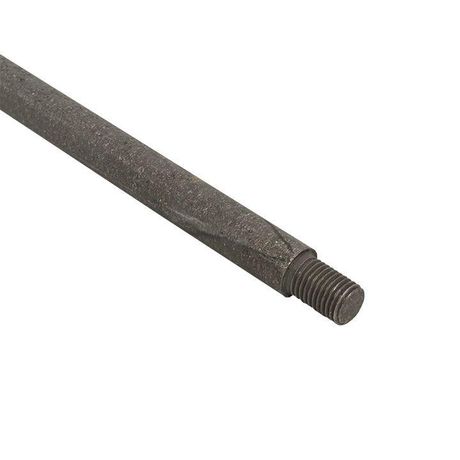

Штырь безмуфтового заземлителя D=20мм L=1500мм HZ EKF | gc-24050

Штырь безмуфтового заземлителя диаметр 20 мм длина 1500 мм HZ от EKF - это вертикальный заземлитель из оцинкованной стали, предназначенный для надежного соединения с грунтом в системах защиты от поражения током. Артикул gc-24050 соответствует рекомендованному проектному ассортименту и подходит для промышленных и бытовых объектов.

Назначение и область применения

Штырь безмуфтового заземлителя диаметр 20 мм длина 1500 мм HZ используется как вертикальный электрод в контуре заземления. Его задача - обеспечить низкое сопротивление утечке тока в землю, чтобы в аварийной ситуации ток уходил через заземление, а не через человека или оборудование. Применяется в системах заземления жилых домов, производственных цехов, распределительных пунктов, трансформаторных подстанций и на объектах с высокими требованиями к электробезопасности.

Технические характеристики

• Тип изделия: штырь заземляющий
• Диаметр: 20 мм
• Длина: 1500 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Гарантийный срок: 84 месяца
• Проектный ассортимент: рекомендован

Горячее цинкование обеспечивает долговечную защиту от коррозии даже в агрессивных почвах. Диаметр 20 мм и длина 1,5 м обеспечивают достаточную глубину контакта с грунтом для эффективного рассеивания тока.

Совместимость и монтаж

Штырь безмуфтового заземлителя диаметр 20 мм длина 1500 мм HZ совместим с другими компонентами заземляющих систем EKF серии “Купол”, включая заземляющие проводники, муфты и болтовые соединения. Монтаж осуществляется путём забивания в грунт с помощью ударного механизма или специального молотка. Для предотвращения повреждения торца рекомендуется использовать насадку-наконечник. Устанавливается вертикально, глубина погружения - до 1,5 м; при необходимости несколько штырей можно соединить последовательно.

Безопасность и стандарты

Изделие соответствует требованиям Главы 1.7 ПУЭ (Правила устройства электроустановок) по организации систем заземления. Горячее цинкование гарантирует соответствие нормам по коррозионной стойкости в условиях повышенной влажности и химической активности грунта. Сертифицировано для использования в системах электробезопасности класса I и II.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долговечность: горячее цинкование защищает от ржавчины на весь срок службы
• Легкий монтаж: не требует сварки или сложных соединений
• Стандартный размер: оптимально сочетает глубину и доступность для забивания
• Рекомендовано производителем для проектирования - снижает риск ошибок при составлении схем

Ограничения применения

Не применяется в районах с каменистым или вечномёрзлым грунтом без предварительного бурения. Не следует использовать в местах с постоянным воздействием агрессивных химикатов (например, рядом с промышленными стоками) - даже оцинкованная сталь может подвергнуться ускоренной коррозии. Нельзя применять как самостоятельное решение: всегда требуется комбинировать с горизонтальным заземлителем и проверять сопротивление контура.

Примеры использования

• Заземление щита освещения в частном доме
• Контур заземления для станка с металлообработкой
• Подключение заземления к распределительному щиту на производстве
• Обустройство заземления у трансформаторной будки
• Система безопасности для лифтового оборудования

Практические советы

• Перед монтажом проверьте тип грунта: в песчаных и сухих почвах может потребоваться увеличение числа штырей или использование реагентов для снижения сопротивления
• При соединении нескольких штырей используйте только медные заземляющие провода с надёжными болтовыми контактами
• После установки обязательно проведите замер сопротивления контура - допустимое значение не более 4 Ом для сетей 380/220 В
• Артикул gc-24050 легко заменяем: аналогичные штыри других брендов должны иметь точно такой же диаметр и длину
• Храните в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой
