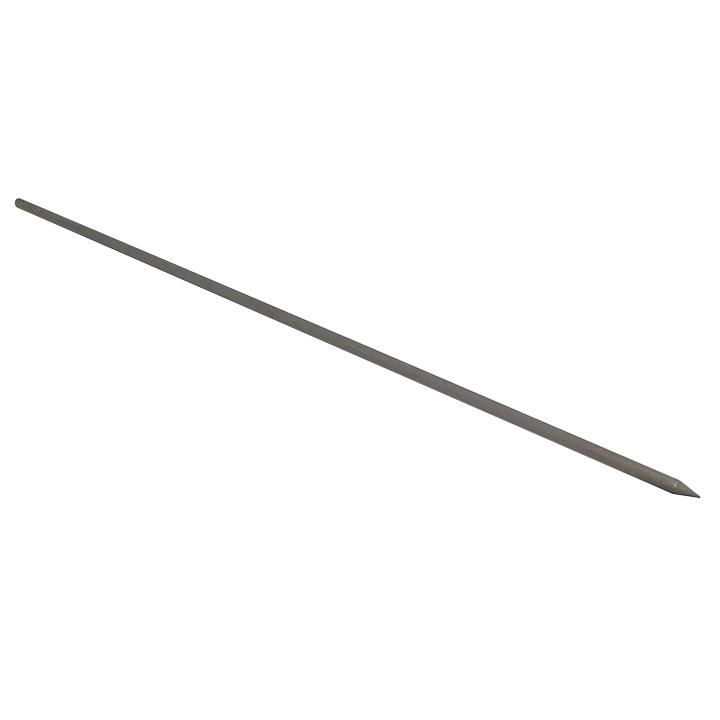

Штырь безмуфтового заземлителя с заострением D=20мм L=1500мм HZ EKF | gc-24150

Штырь безмуфтового заземлителя с заострением D=20мм L=1500мм HZ EKF PROxima - это вертикальный заземлитель из оцинкованной стали, предназначенный для надёжного соединения с грунтом в системах заземления и молниезащиты. Бренд EKF и артикул gc-24150 указывают на соответствие серийному решению Купол, рекомендованному для проектирования.

Назначение и область применения

Штырь используется как вертикальный электрод в системах заземления и молниезащиты. Его задача - обеспечить низкое сопротивление утечке тока в землю, чтобы защитить оборудование, персонал и здания от поражения током, скачков напряжения и ударов молнии. Применяется в промышленных объектах, на энергообъектах, в жилых домах, на транспортной инфраструктуре и других местах, где требуется надёжное заземление.

Технические характеристики

• Диаметр: 20 мм - оптимальный размер для глубокого забивания и достаточного контакта с грунтом;
• Длина: 1500 мм - позволяет достичь более влажных и проводящих слоёв почвы;
• Материал: сталь оцинкованная - сочетает прочность и коррозионную стойкость;
• Покрытие: горячее цинкование - равномерный слой цинка, обеспечивающий долгую защиту от ржавчины даже в агрессивных условиях;
• Гарантийный срок: 84 месяца (7 лет) - подтверждает высокую долговечность материала;
• Форма: заострённый конец - облегчает вбивание в плотный или каменистый грунт без дополнительных инструментов.

Совместимость и монтаж

Штырь совместим с другими элементами системы заземления EKF PROxima: заземляющими проводниками, муфтами и болтовыми соединениями. Для монтажа используется специальный молоток или буровая установка. Штырь вбивается в грунт до тех пор, пока верхний торец не окажется ниже уровня земли на 0,5–0,7 м - так удобнее подключить горизонтальный заземлитель. Учитывайте посадочный диаметр 20 мм при выборе зажимов и клеммных колодок. Нельзя использовать штырь как несущий элемент для нагрузок, отличных от механического воздействия при вбивании.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54, регламентирующим устройства заземления в электроустановках. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в течение всего срока службы. Применение в системах молниезащиты допускается согласно СП 30.13330.

Преимущества

• Высокая механическая прочность стали гарантирует целостность при вбивании в труднопроницаемые грунты;
• Горячее цинкование даёт защиту на 2–3 раза дольше, чем холодное;
• Заглубление на 1,5 м снижает зависимость сопротивления заземления от сезонных изменений влажности;
• Отсутствие муфты упрощает монтаж и исключает возможные точки отказа в соединении;
• Рекомендация к использованию в проектном ассортименте EKF означает проверенную совместимость с остальной продукцией серии.

Ограничения применения

• Не применяется в агрессивных средах: кислотных, щелочных или сильно солёных грунтах - риск быстрой коррозии сохраняется даже при цинковании;
• Не подходит для временных заземлений - рассчитан на постоянную эксплуатацию;
• Не следует использовать в скалистых или бетонированных участках без предварительного бурения - возможно повреждение конца штыря;
• Не заменяет основной контур заземления - требует комбинирования с горизонтальным проводником для достижения нужного сопротивления.

Примеры использования

• Подключение к распределительному щиту в частном доме для защиты от перенапряжений;
• Создание вертикального заземлителя рядом с трансформаторной подстанцией;
• Обустройство молниеприёмника на крыше многоэтажного здания через заземляющую магистраль;
• Заземление металлических корпусов насосов, конвейеров и станков на заводах.

Практические советы

• Перед монтажом проверьте тип грунта: в песчаных и сухих почвах лучше устанавливать несколько штырей на расстоянии 2–3 м друг от друга и соединять их;
• После вбивания обязательно измерьте сопротивление заземления - норма для жилых объектов не выше 4 Ом, для промышленных - до 10 Ом;
• Не используйте сварку для соединения с медным проводом - применяйте термитную сварку или компрессионные зажимы EKF;
• При работе в зимних условиях - перед вбиванием прогревайте грунт или выбирайте места с минимальной промерзшей зоной;
• Артикул gc-24150 и модель EKF PROxima позволяют легко найти аналогичные детали в каталоге при необходимости расширения системы.
