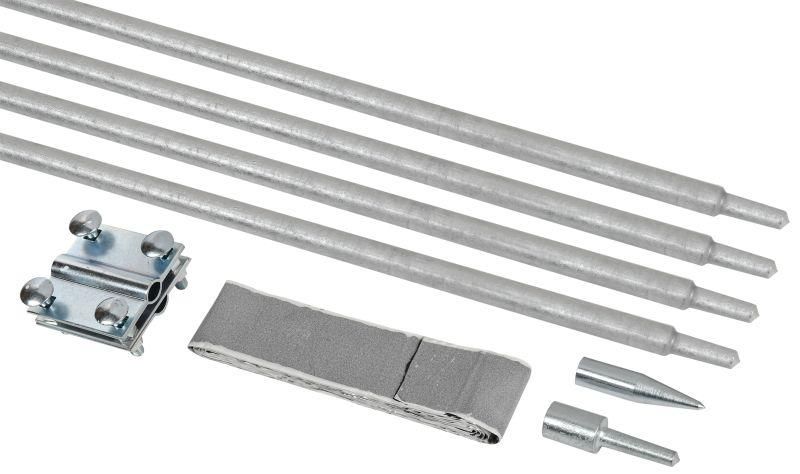

Комплект заземления HDZ, оцинкованная сталь, 4 стержня, 1500 мм IEK ZKZ11-14-020-06

Комплект заземления 6/20 без муфты оцинкованная сталь HDZ от бренда IEK - это готовый набор для создания надежного контура заземления в жилых, промышленных и коммунальных объектах. Артикул zkz11-14-020-06 включает четыре стержня с замковым соединением, что исключает необходимость в муфтах и ускоряет монтаж.

Назначение и область применения

Комплект заземления 6/20 без муфты оцинкованная сталь HDZ предназначен для организации защитного заземления в системах электроснабжения. Применяется в частных домах, многоэтажках, производственных цехах, подстанциях, телекоммуникационных узлах и других объектах, где требуется снижение напряжения при аварийных ситуациях. Подходит для установки в грунт с нормальной и повышенной коррозионной активностью благодаря защищенному цинком покрытию.

Технические характеристики

• Тип изделия: заземление
• Материал: оцинкованная сталь (горячее цинкование)
• Длина одного стержня: 1500 мм
• Диаметр стержня: 20 мм
• Количество стержней в комплекте: 4
• Толщина цинкового покрытия: от 120 мкм
• Количество зажимов для заземляющей ленты: 1
• Тип соединения: безмуфтовое, замковое «конус Морзе»
• Гарантия: 3 года

Совместимость и монтаж

Стержни комплекта соединяются между собой без использования муфт - через замковое соединение типа «конус Морзе». Это позволяет собирать конструкцию просто, без сварки, болтов или дополнительных элементов. Для монтажа используются ударный молоток или специальный забиватель. Каждый стержень вставляется в предыдущий до плотного защелкивания. Установка выполняется вертикально на глубину не менее 1,5–2 метров. Зажим для заземляющей ленты крепится к верхнему стержню и соединяется с главным заземляющим проводником здания.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств заземления. Горячее цинкование обеспечивает долговечную защиту от коррозии, что повышает безопасность эксплуатации в условиях повышенной влажности и агрессивных почв. Наличие гарантии 3 года подтверждает соответствие качественным стандартам производства IEK.

Преимущества

• Отсутствие муфт - уменьшает риск плохого контакта и упрощает сборку
• Замковое соединение «конус Морзе» обеспечивает прочное и герметичное сцепление даже при нагрузках
• Цинковое покрытие толщиной более 120 мкм защищает от коррозии в течение всего срока службы
• Готовый комплект - все элементы подобраны и проверены совместимостью
• Высокая механическая прочность стержней - выдерживают ударные нагрузки при забивке

Ограничения применения

Не применяется в качестве молниезащиты - в комплекте отсутствуют молниеприемники и провода для отвода тока молнии. Не рекомендован для установки в скалистую или каменистую почву без предварительного бурения. Не подходит для временного заземления - предназначен для постоянной закладки в грунт. Диаметр стержня 20 мм требует достаточного усилия при забивке - вручную возможно только в мягкий грунт; в плотном грунте нужен перфоратор или забивщик.

Примеры использования

• Заземление распределительного щита в частном доме
• Защитное заземление оборудования на производстве (станки, конвейеры)
• Обустройство контура заземления для телекоммуникационного шкафа
• Подключение системы уравнивания потенциалов в многоквартирном доме

Практические советы

• Перед монтажом определите тип грунта - в песчаных и суглинистых почвах стержни вбиваются легко, в глине - возможны трудности, лучше использовать забиватель
• Проверьте глубину залегания грунтовых вод - стержни должны находиться ниже уровня сезонного промерзания
• При использовании нескольких комплектов - располагайте их на расстоянии не менее 1,5–2 м друг от друга для равномерного рассеивания тока
• После монтажа обязательно проведите измерение сопротивления заземления - допустимое значение для жилых объектов - не более 4 Ом
• Сохраняйте упаковку и документацию - они нужны для подтверждения гарантии
