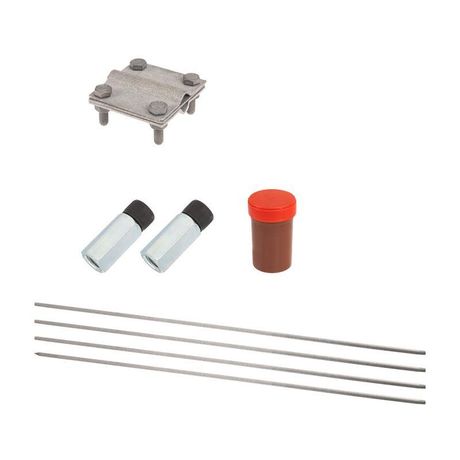

Комплект заземления безмуфтовый 6м, d20 | 11-3001-06 REXANT MEET

Комплект заземления безмуфтовый 6 м, диаметр 20 мм от REXANT (арт. 11-3001-06) - готовое решение для быстрого монтажа защитного заземления в условиях сложных грунтов без необходимости использовать дополнительные соединительные муфты.

Назначение и область применения

Комплект заземления безмуфтовый 6 м, диаметр 20 мм используется для создания надёжной системы защитного заземления электрооборудования, металлических конструкций, молниеприёмников и других объектов. Подходит для установки в частных домах, на производственных площадках, в энергообъектах и на объектах связи. Применяется там, где требуется глубокий контакт с землёй для эффективного рассеивания тока утечки или молнии.

Технические характеристики

• Длина комплекта: 6 м
• Диаметр стержней: 20 мм
• Материал: оцинкованная сталь
• Количество элементов в комплекте: 4 шт. по 1,5 м каждый
• Тип соединения: резьбовое без муфт
• Глубина монтажа: до 6 м
• Рабочая среда: мягкий грунт (чернозём, суглинок, торф, песок, ил, смешанные типы)

Совместимость и монтаж

Элементы комплекта соединяются между собой резьбой - без использования сварки или специальных муфт. Это снижает время монтажа и исключает риск коррозии в месте соединения. Для установки применяется ударный молот или перфоратор с насадкой. Конец последнего стержня оснащён фланцем для подключения медного провода заземления через болтовое соединение. Комплект заземления безмуфтовый 6 м, диаметр 20 мм совместим с любыми стандартными заземляющими проводниками сечением от 16 мм2.

Преимущества

• Ускоренный монтаж - нет нужды в сварке или дополнительных деталях
• Высокая прочность стержней за счёт оцинкованного покрытия
• Стабильный контакт с грунтом благодаря большой глубине закладки
• Легкая транспортировка - компактные секции по 1,5 м
• Исключение точек коррозии - резьбовые соединения герметичнее, чем муфтовые

Ограничения применения

Не рекомендуется применять комплект заземления безмуфтовый 6 м, диаметр 20 мм в скалистых, каменистых или сильно уплотнённых грунтах - невозможно забить стержни без повреждения резьбы. Также не подходит для установки в местах с высоким уровнем грунтовых вод выше 4–5 м, так как это снижает эффективность заземления. Нельзя использовать для заземления высоковольтных ЛЭП без согласования с проектом.

Примеры использования

• Заземление щита управления на даче
• Защита антенны или молниеприёмника на кровле
• Обустройство контура заземления для бассейна или теплицы
• Подключение заземления к корпусу насосной станции
• Монтаж в садовых участках с мягким грунтом

Практические советы

• Перед монтажом проверьте, чтобы вертикальная ось стержней была строго перпендикулярна поверхности - это обеспечивает равномерное распределение тока.
• Используйте защитную насадку на верхний конец первого стержня при забивке - предотвращает деформацию резьбы.
• После монтажа измерьте сопротивление заземления - норма для жилых объектов не более 4 Ом.
• При работе в песчаном грунте рекомендуется пролить место установки водой перед забивкой - это улучшает плотность контакта.
• Для долговечности соедините заземляющий провод с фланцем комплекта заземления безмуфтового 6 м, диаметр 20 мм медным наконечником и затяните болт усилием 8–10 Нм.
