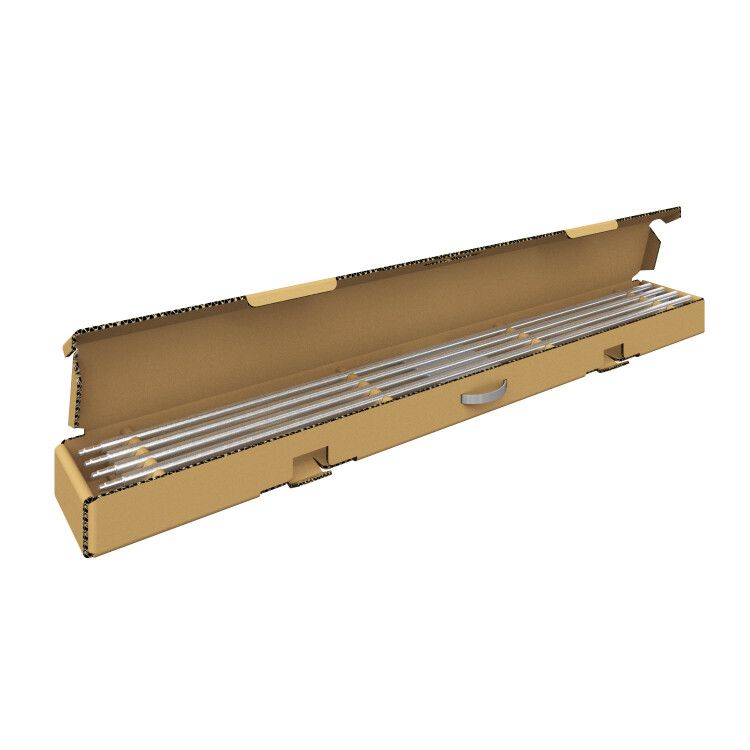

Комплект заземления вертикальный без муфт диаметр 20 мм длина 6 м (4 х 1.5 м) от OBO BETTERMANN - готовый набор для быстрого монтажа глубинного контура заземления. Артикулы 5000756 и ASG 732 6 FT включают четыре стержня, соединители и инструменты, что исключает необходимость докупать детали. Подходит для объектов с высокими требованиями к безопасности: промышленных зданий, трансформаторных подстанций, вышек связи.

Назначение и область применения

Этот комплект предназначен для создания вертикального заземляющего контура глубиной до 6 метров. Он используется там, где требуется надёжное рассеивание тока в грунт - например, при защите зданий от молний, обеспечении работы систем автоматизации, подключения оборудования к системе уравнивания потенциалов. Комплект соответствует стандарту VDE 0185-305 (IEC 62305) и применяется в системах молниезащиты, особенно когда нужна высокая проводимость и долговечность.

Технические характеристики

• Общая длина заземляющей системы: 6 м (4 стержня по 1,5 м каждый)
• Диаметр каждого стержня: 20 мм
• Материал: сталь с цинковым покрытием, устойчивая к коррозии
• Ток короткого замыкания (50 Гц, 1 с): до 7,9 кА на один стержень (тип 219 20 ST)
• Максимальная допустимая температура при КЗ: 300 C
• Количество соединительных клемм: 1 (для подключения заземляющего провода)
• Количество соединительных зажимов: 1 (тип 2760 20 FT, для стыковки стержней)
• Наличие ударного наконечника и прямоугольной головки на каждом стержне
• Наличие антикоррозионной ленты для защиты стыков
• Цапфы и отверстия для фиксации в ряд - позволяют собирать несколько комплектов в единую систему

Совместимость и монтаж

Комплект заземления вертикальный без муфт диаметр 20 мм длина 6 м (4 х 1.5 м) монтируется втычным способом - стержни забиваются в грунт последовательно с помощью входящего в комплект инструмента. Соединение между стержнями осуществляется с помощью зажима типа 2760 20 FT, который обеспечивает механическую прочность и хорошую электропроводность. Нет необходимости использовать муфты - стыки выполнены с учётом герметичности и устойчивости к коррозии. Подключение к заземляющему проводу выполняется через одну клемму, расположенную на верхнем стержне. Инструменты для забивания уже included - достаточно лишь правильно выбрать место и начать работу.

Безопасность и стандарты

Каждый элемент комплекта прошёл испытания в соответствии с VDE 0185-305 (соответствует IEC 62305). Это гарантирует соответствие нормам для систем молниезащиты. Прочностные показатели стержня (7,9 кА при 1 секунде КЗ) обеспечивают безопасную работу даже при экстремальных токовых нагрузках. Антикоррозионная лента и цинковое покрытие продлевают срок службы в агрессивных почвах. Работа с этим комплектом требует соблюдения правил электробезопасности при подключении к существующей сети.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке: стержни, зажим, инструмент, лента
• Отсутствие муфт снижает риск коррозии в местах соединений
• Стандартные размеры (диаметр 20 мм, длина 1,5 м) совместимы с большинством аналогичных решений
• Цапфы и отверстия позволяют легко формировать линейные или сетевые контуры из нескольких комплектов
• Высокий уровень токоудержания (7,9 кА) делает его подходящим для опасных зон с высокой плотностью токов КЗ

Ограничения применения

• Не подходит для скалистых или очень плотных грунтов - потребуется бурение перед установкой
• Не предназначена для использования в условиях постоянного воздействия агрессивных химических сред (например, рядом с промышленными выбросами без дополнительной защиты)
• Требует минимальной глубины грунта - не менее 1,5 м для первого стержня; при малой глубине водоносных слоёв эффективность снижается
• Не является самостоятельным решением для молниезащиты - обязательно требуется установка УЗИП (устройства защиты от импульсных перенапряжений)

Примеры использования

• Подключение заземления к распределительному щиту на промышленном предприятии
• Защита антенной вышки или радиопередатчика от ударов молнии
• Создание контура заземления для трансформаторной подстанции
• Установка в качестве основного заземлителя для АСУ ТП, серверных комнат, энергообъектов
• Дополнение существующего горизонтального контура для повышения эффективности

Практические советы

• Перед монтажом проверьте состав грунта - в песчаных или каменистых участках лучше применять бурение
• При установке нескольких комплектов используйте цапфы и отверстия для сборки в единый ряд - так увеличится площадь рассеивания тока
• После забивания всех четырёх стержней обязательно проведите замер сопротивления заземления - норма для промышленных объектов обычно ≤ 4 Ом
• Для максимальной защиты всегда комбинируйте этот комплект с УЗИП: модель 5093526 при вводе кабеля сверху, 5095253 - при вводе снизу
• Не используйте другие зажимы вместо 2760 20 FT - они могут не обеспечить достаточного контакта при больших токах
• Храните комплект в сухом месте - хотя он защищён от коррозии, длительное воздействие влаги может повредить упаковку и инструменты
