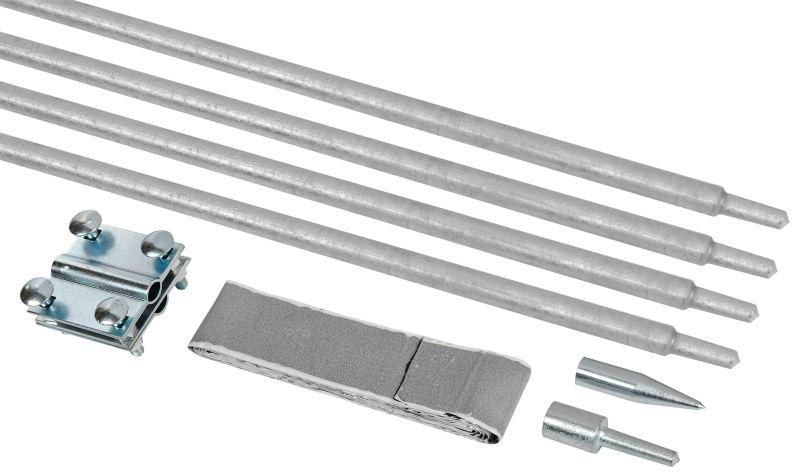

Комплект заземления верт. d16 дл.6м (4х1.5м) безмуфт. сталь гор. оцинк. IEK ZKZ11-14-016-06

Комплект заземления вертикальный d16 длина 6м безмуфтный оцинкованная сталь от бренда IEK (ИЭК), артикул zkz11-14-016-06, предназначен для создания надежного контура заземления в жилых, промышленных и коммунальных объектах. Комплексная комплектация позволяет смонтировать систему без сварки и дополнительных элементов.

Назначение и область применения

Комплект заземления вертикальный d16 длина 6м безмуфтный оцинкованная сталь применяется для защиты людей и оборудования от поражения электрическим током, а также для отвода импульсов молнии. Подходит для установки на участках с нормальной и повышенной влажностью почвы — в частных домах, коттеджах, производственных цехах, трансформаторных подстанциях, связевых объектах и других местах, где требуется соответствовать требованиям ПУЭ и ГОСТ Р 50571.5.4.2018.

Технические характеристики

• Материал стержней: горячеоцинкованная сталь
• Диаметр одного стержня: 16 мм
• Длина каждого стержня: 6 метров
• Количество стержней в комплекте: 4 штуки
• Общая глубина заземления: до 24 метров (при последовательном соединении)
• Срок службы: 30 лет
• Тип соединения: безмуфтовый — стержни соединяются методом накручивания
• Зажимы в комплекте: один для заземляющей ленты, один для трубчатого заземления молниеотвода
• Вставные проводники: 4 штуки (для соединения стержней между собой)
• Скобы крепления труб для молниезащиты: 1 штука
• Заземляющие пластины, тросы, хомуты, шины и другие элементы отсутствуют

Совместимость и монтаж

Стандартный диаметр 16 мм совместим с большинством ударных перфораторов и специализированного оборудования для забивки заземлителей. Соединение стержней происходит через вставные проводники — они накручиваются друг в друга без муфт, что исключает необходимость сварки. Для подключения к защищаемому оборудованию используется входящий зажим для заземляющей ленты (например, медной полосы 30×4 мм). Монтаж выполняется вручную или с применением грузового удара — рекомендуется использовать направляющую трубу для сохранения вертикальности.

Безопасность и стандарты

Комплект соответствует требованиям ПУЭ, ГОСТ Р 50571.5.4.2018 и ГОСТ 949-2016 для материалов заземляющих устройств. Горячее цинкование обеспечивает соответствие классу corrosion resistance C4–C5 по ISO 12944. Продукт сертифицирован для использования в сетях напряжением до 1000 В переменного тока и в системах молниезащиты I–III уровней.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию — защита от ржавчины даже в агрессивных грунтах
• Безмуфтовая система соединения снижает время монтажа и исключает риск плохого контакта
• Готовая комплектация с необходимыми зажимами и проводниками — не требует доп purchases
• Долгий срок службы — 30 лет — минимизирует затраты на обслуживание
• Подходит для сложных условий: песчаные, каменистые, заболоченные грунты

Ограничения применения

• Не предназначена для установки в скалистых или сильно уплотнённых грунтах без предварительного бурения
• Не содержит заземляющих пластин — для малой площади заземления или высокого удельного сопротивления грунта потребуется дополнительный контур
• Не подходит для подземной прокладки вблизи химически активных сред (промышленные сточные воды, кислотные почвы) без анализа грунта
• Отсутствуют клеммы для подключения к многожильным проводам — необходимо использовать внешний зажим

Примеры использования

• Заземление частного дома с щитовой на 220 В
• Защита распределительного пункта на производстве
• Контур молниезащиты для антенного узла или вышки связи
• Устройство заземления для насосной станции в сельской местности
• Работа с существующими медными лентами в старых зданиях

Практические советы

• Перед монтажом проверьте тип грунта — в сухих песках эффективность ниже; при необходимости используйте дополнительные стержни или растворы для снижения сопротивления
• При забивке соблюдайте минимальное расстояние 1,5 м между соседними стержнями для равномерного рассеивания тока
• Соединяйте стержни только вставными проводниками из комплекта — использование сторонних деталей нарушает гарантию
• Проверяйте контакт между зажимом и заземляющей лентой после монтажа — плотность должна быть максимальной, без люфта
• Артикул zkz11-14-016-06 от IEK (ИЭК) легко заменить аналогичным комплектом другой длины — например, 3 м или 4,5 м — при ограниченной глубине котлована
