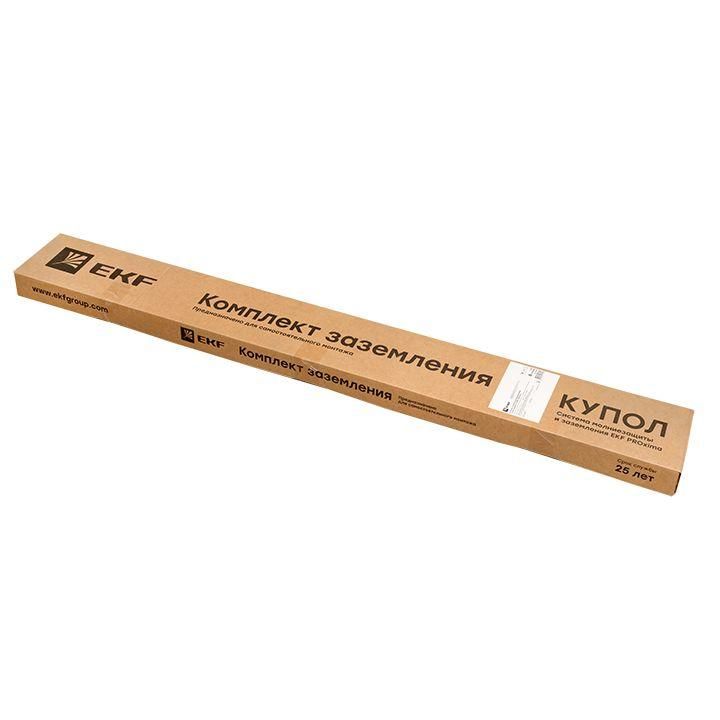

Комплект заземления 6м (стержни D=20мм) безмуфтовый HZ EKF PROxima - gc-24601

Комплект заземления 6м безмуфтовый с заострением, стержень D=20мм от EKF (артикул gc-24601) предназначен для быстрого и надёжного создания контура заземления в грунте - подойдёт для защиты электрооборудования и систем молниезащиты.

Назначение и область применения

Этот комплект используется для устройства защитного заземления в частных домах, производственных объектах, трансформаторных подстанциях и других местах, где требуется снижение потенциала корпусов оборудования до безопасного уровня. Подходит для установки там, где невозможно использовать классические заземляющие пластинки или ленты - например, на скалистых или плотных грунтах. Также применяется в системах молниезащиты для отвода импульсов тока в землю.

Технические характеристики

• Общая длина комплекта: 6 метров (4 стержня по 1,5 м каждый)
• Диаметр стержня: 20 мм
• Материал: углеродистая сталь
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивной среде
• Количество стержней: 4 шт.
• Зажимы: 1 шт. для подключения медного или алюминиевого провода
• Гарантия: 7 лет (84 месяца)
• Аксессуары в комплекте: ударный винт, перчатки, контактная паста, паспорт изделия

Совместимость и монтаж

Стержни имеют внутреннюю и внешнюю резьбу M20 - они легко вкручиваются друг в друга без сварки или муфт. Для монтажа используются входящие в комплект ударный винт и перчатки. Ударный винт фиксируется на верхнем стержне и позволяет забивать комплект в землю молотком. Соединительный зажим крепится к верхнему стержню после завершения сборки - к нему подключается заземляющий проводник (например, ПВ-3 или АПВ).

Рекомендуемая глубина закладки: минимум 1,5–2 м ниже уровня промерзания грунта. Глубина зависит от типа почвы - на песках и суглинках лучше добиваться максимальной длины.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ (Правил устройства электроустановок) и ГОСТ Р 50571.5.54-2017/IEC 60364-5-54:2011 для устройств заземления. Горячее цинкование обеспечивает долговечность и исключает риск преждевременной коррозии, что повышает безопасность эксплуатации.

Преимущества

• Нет необходимости в сварке - все элементы соединяются резьбой, что ускоряет монтаж и снижает трудозатраты
• Высокая прочность стали + защитное цинкование = длительный срок службы даже во влажной и химически активной среде
• Полный комплект аксессуаров - всё необходимое есть в одной упаковке
• Контактная паста предотвращает окисление соединений между стержнем и зажимом
• Гарантия 7 лет - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Не рекомендуется применять в районах с высоким уровнем кислотности почвы (более pH 4,5) - цинк может разрушаться быстрее
• На каменистых участках возможна сложность забивания - требуются предварительное бурение или использование спецтехники
• Подходит только для вертикального монтажа; не предназначен для горизонтальных заземлителей
• Не заменяет основной контур заземления в крупных объектах - дополняет его, но не является самостоятельным решением для промышленных подстанций

Примеры использования

• Заземление щита освещения на даче
• Контур заземления для автономного генератора
• Защита антенны или молниеотвода на крыше дома
• Дополнительный стержень для усиления контура в старом здании
• Заземление насосной станции в сельской местности

Практические советы

• Перед монтажом проверьте, чтобы резьба на стержнях была чистой - при необходимости протрите её сухой тряпкой
• Используйте контактную пасту обязательно: она снижает переходное сопротивление и продлевает жизнь соединению
• При работе в твердом грунте начинайте забивание с легких ударов - так стержень не деформируется
• После монтажа измерьте сопротивление заземления - норма для жилых объектов не более 4 Ом
• При использовании нескольких комплектов - располагайте их на расстоянии не менее 3 м друг от друга для эффективного рассеивания тока
• Сохраняйте паспорт - он нужен для сертификации и гарантийного обслуживания
