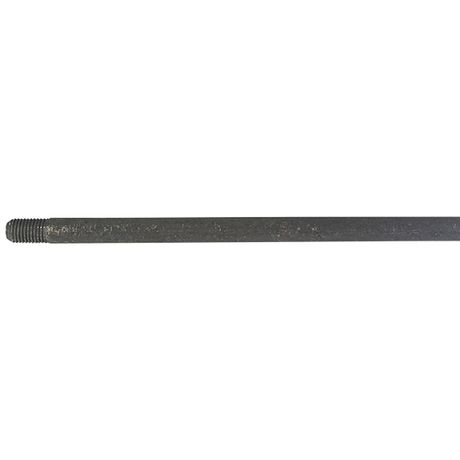

Заземлитель стержневой, 6м HZ EKF PROxima - gc-21600

Комплект заземления вертикальный d16 длина 6м HZ PROxima от EKF - готовый набор для быстрого монтажа вертикального контура заземления в сложных грунтах, таких как глина и суглинок. Артикул gc-21600 включает все необходимые элементы для надёжного соединения с заземляющей лентой и обеспечивает долговечную работу системы защиты.

Назначение и область применения

Комплект заземления вертикальный d16 длина 6м HZ PROxima предназначен для создания защитного заземления в электроустановках напряжением до 1000 В. Подходит для объектов с высокими требованиями к безопасности: жилых домов, производственных цехов, трансформаторных подстанций, систем молниезащиты. Особенно эффективен там, где трудно добиться нужного сопротивления заземления из-за плотных грунтов - глины, суглинка или других малопроницаемых пород.

Технические характеристики

• Тип изделия: Комплект для заземления
• Количество стержней: 4 шт. по 1,5 м каждый (общая длина 6 м)
• Диаметр стержней: 16 мм
• Материал: Сталь с термодиффузионным цинкованием (повышает коррозионную стойкость)
• Количество соединительных муфт: 3 шт. (для сборки стержней между собой)
• Количество зажимов для заземляющей ленты: 3 шт.
• Количество соединительных клемм для стержней: 1 шт.
• Аксессуары: Наконечник заземлителя, винт ударный, гайка для забивания, рабочие перчатки, паспорт изделия
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Комплект заземления вертикальный d16 длина 6м HZ PROxima совместим с медными и стальными заземляющими лентами шириной до 40 мм. Монтаж выполняется путём последовательного соединения стержней через муфты, затем забивание собранной колонны в грунт с помощью винта и молотка. Каждый стержень имеет заострённый наконечник - это снижает усилие при забивке. Зажимы позволяют надёжно присоединить заземляющую ленту к верхнему стержню. Для работы требуется обычный молоток весом 3–5 кг. Удобство монтажа особенно заметно в плотных грунтах благодаря оптимизированному профилю стержней и качественному покрытию.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств защитного заземления. Цинкование соответствует классу Zn 10 (по DIN EN ISO 1461), что гарантирует срок службы более 25 лет даже в агрессивных условиях. Применение термодиффузионного цинкования исключает риск отслоения покрытия при ударах во время установки.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке, не требует доп purchases
• Термодиффузионное цинкование - прочнее и долговечнее обычного горячего цинкования
• Оптимизация под глину и суглинок - меньшее сопротивление при забивке и лучший контакт с почвой
• Встроенные зажимы обеспечивают герметичное и механически прочное соединение с лентой
• Высокий гарантийный срок - 84 месяца, что выше среднего на рынке

Ограничения применения

Не рекомендуется использовать в скалистых или каменистых грунтах - стержни могут деформироваться при попытке забивания. Также не подходит для временного заземления или мобильных установок. Не применяйте в местах с постоянным воздействием химически активных веществ (например, рядом с промышленными стоками) - даже цинкование не выдерживает длительного контакта с кислотами и щелочами.

Примеры использования

• Заземление частного дома с электрощитовой и молниеприёмником
• Защитное заземление насосной станции в сельской местности
• Обустройство контура заземления на автозаправочной станции
• Подключение заземления к распределительному щиту в многоэтажном жилом доме

Практические советы

• Перед монтажом проверьте глубину промерзания грунта - стержни должны быть ниже этой отметки (обычно 1,5–2 м)
• Используйте перчатки из комплекта - они предохранят руки от травм при ударах молотком
• После установки замерьте сопротивление заземления - норма для жилых объектов ≤ 4 Ом
• Если один стержень не достигает нужной глубины, можно добавить ещё один аналогичный комплект и соединить их лентой
• Не используйте сварку для соединения стержней - только болтовые зажимы из комплекта
