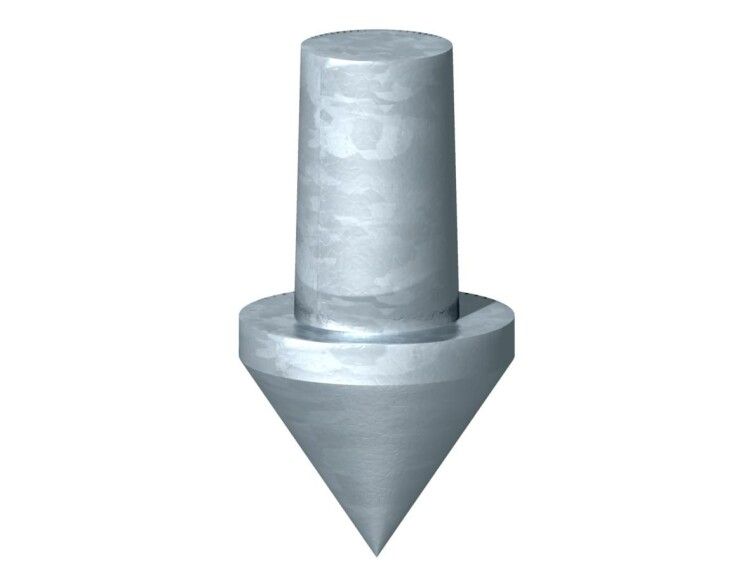

Наконечник стержня заземления 1819 20BP 20 мм ударный OBO Bettermann 3041212

Наконечник стержня заземления ST/BP, ГСИ(н) от OBO BETTERMANN - ударный наконечник из чугуна с горячецинковым покрытием, предназначенный для надежного соединения заземляющих стержней диаметром 20 мм с проводниками системы заземления. Артикулы 3041212 и 1819 20bp соответствуют рекомендованному проектному ассортименту и подходят для стержней серий ST и BP.

Назначение и область применения

Наконечник стержня заземления ST/BP, ГСИ(н) используется для создания прочного механического и электрического контакта между вертикальным заземляющим стержнем и горизонтальным заземляющим проводником. Применяется при устройстве контуров заземления на объектах энергетики, транспорте, промышленном оборудовании и жилых комплексах. Подходит для установки методом забивания - например, при использовании грузового молота или специального оборудования.

Технические характеристики

• Тип изделия: Наконечник ударного типа
• Диаметр стержня заземления: 20 мм
• Материал корпуса: Чугун
• Покрытие: Горячий цинк - обеспечивает долговременную corrosion protection в агрессивной среде
• Артикулы: 3041212 / 1819 20bp
• Совместимость: Только со стержнями заземления ST и BP от OBO BETTERMANN

Совместимость и монтаж

Наконечник стержня заземления ST/BP, ГСИ(н) совместим исключительно со стержнями заземления серий ST и BP от OBO BETTERMANN. Установка выполняется путём насадки на нижний торец забиваемого стержня перед ударными воздействиями. После забивания наконечник остаётся на конце стержня и служит точкой подключения медного заземляющего провода через болтовой контакт. Для правильного монтажа необходимо использовать только оригинальные стержни ST/BP - другие модели имеют отличную форму хвостовика и не обеспечивают плотного зацепления.

Безопасность и стандарты

Произведён в соответствии с требованиями к системам уравнивания потенциалов и заземления, применяемым в рамках европейских норм IEC 62305 и GOST R 50571. Проектный ассортимент указан как “Рекомендованный” - значит, изделие прошло внутреннюю проверку OBO BETTERMANN на соответствие нагрузкам и условиям эксплуатации в составе полноценной системы TBS.

Преимущества

• Высокая механическая прочность благодаря материалу - чугун выдерживает ударные нагрузки при забивании до глубины 3–5 метров
• Защита от коррозии - горячее цинкование гарантирует срок службы более 25 лет даже во влажных и агрессивных почвах
• Фиксированная форма - точно адаптирована под стержни ST/BP, предотвращает соскальзывание при ударах
• Не требует сварки - позволяет выполнять быстрый и безопасный монтаж без открытого пламени

Ограничения применения

• Не предназначен для использования с другими типами стержней - кроме ST и BP
• Не применяется в условиях постоянного погружения в жидкости (например, в водоёмах); требуется дополнительная герметизация места соединения
• Не следует использовать в качестве самостоятельного элемента - всегда должен комплектоваться заземляющим проводником и клеммой
• Запрещено использование с электроударами мощностью выше 10 Дж - возможна деформация материала

Примеры использования

• Заземление распределительных пунктов на промышленных площадках
• Обустройство контуров заземления вокруг высоких опор ЛЭП
• Устройство системы уравнивания потенциалов в АЗС и нефтепродуктопроводах
• Защита от молнии на административных и общественных зданиях

Практические советы

• Перед монтажом проверьте, что диаметр стержня точно равен 20 мм - допуск +-0,5 мм допустим, больше - риск плохого контакта
• При забивании используйте металлический направляющий кожух - он снижает риск повреждения наконечника и увеличивает точность попадания
• После завершения работ обязательно закрепите заземляющий проводник болтом M10-M12; затяните моментом 10–12 Нм
• На участках с песчаной или каменистой почвой рекомендуется предварительное бурение ориентировочного отверстия диаметром 25 мм - так легче добиться нужной глубины без трещин в чугуне
• Хранить в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие воды может вызвать образование белого налёта (не влияет на работу, но снижает эстетичность)
