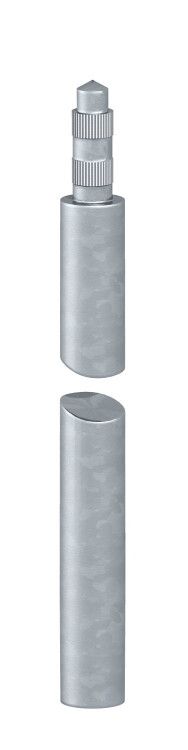

Стержень заземления 219 20 ST FT, 1 м, сталь OBO Bettermann 5000742

Стержень заземления 1 метр горячий цинк 219 20 ST FT от OBO BETTERMANN предназначен для надёжного подключения к контуру заземления в условиях повышенной влажности и агрессивной среды. Благодаря цинковому покрытию и прочной конструкции, этот стержень обеспечивает долговечную работу в системах молниезащиты и защиты от перенапряжений.

Назначение и область применения

Стержень заземления 1 метр горячий цинк 219 20 ST FT используется для глубинного заземления в грунте - его забивают в землю, чтобы создать низкоомный контакт с почвой. Подходит для установки в жилых домах, промышленных объектах, на энергообъектах, телекоммуникационных станциях и других местах, где требуется надёжное уравнивание потенциалов и защита от молнии.

Технические характеристики

• Длина: 1 метр
• Диаметр: 20 мм
• Материал: сталь
• Покрытие: горячий цинк, толщина 70 мкм
• Тип профиля: круглый
• Тип соединения: внутренняя резьба и рассверленные отверстия для фиксации проводника
• Максимальная температура выдерживания: 300 C
• Ток короткого замыкания (Ik): 7,9 кА при 50 Гц, длительностью 1 секунда
• Соответствие стандартам: VDE 0185-305 (IEC 62305)

Совместимость и монтаж

Стержень заземления 1 метр горячий цинк 219 20 ST FT совместим с заземляющими проводниками и кабелями через специальные зажимы, которые крепятся к внутренней резьбе или через отверстия. Для монтажа используют ударные устройства или бур-наковальню. Установка выполняется вертикально - стержень забивается до достижения требуемой глубины, обычно 1–2 метра, в зависимости от сопротивления грунта. Открытые участки провода защищаются термоусадкой или изоляционным кожухом.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 62305 (VDE 0185-305), который регламентирует требования к системам молниезащиты. Цинковое покрытие обеспечивает электрохимическую стабильность и предотвращает образование оксидов, что снижает риск повышения переходного сопротивления. Выдерживание тока КЗ до 7,9 кА гарантирует сохранение целостности стержня даже при мощных импульсах.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы более 25 лет в большинстве типов грунтов
• Цилиндрическая форма с двумя накатками на цапфе позволяет легко вворачивать и фиксировать заземляющий проводник
• Рассверленные отверстия обеспечивают механическую фиксацию провода без необходимости сварки
• Устойчивость к высоким температурам (до 300 C) делает его безопасным при воздействии токов КЗ
• Совместим с широким спектром комплектующих OBO BETTERMANN

Ограничения применения

Не рекомендуется использовать стержень в районах с очень щелочными или сильно кислотными грунтами (pH ниже 4 или выше 10) - это может ускорить коррозию цинка. Также не следует применять его как основной элемент в системах с напряжением выше 1000 В переменного тока без согласования с проектом. Недопустимо использование в качестве несущего элемента для нагрузок, отличных от заземления (например, для крепления оборудования).

Примеры использования

• Подключение молниеотвода на крыше частного дома к контуру заземления
• Обустройство системы защиты от перенапряжений на распределительном пункте
• Заземление металлических корпусов насосных станций в болотистой местности
• Устройство заземляющего контура вокруг трансформаторной подстанции

Практические советы

• Перед монтажом проверьте диаметр отверстия в зажиме - он должен точно соответствовать 20 мм стержня
• При использовании нескольких стержней в одном контуре соблюдайте минимальное расстояние между ними - не менее 2–3 метров
• Для увеличения эффективности заземления комбинируйте стержень с горизонтальным заземлителем (лентой или проводом)
• После установки обязательно проведите измерение сопротивления заземления - норма для жилых объектов ≤ 10 Ом
• Храните стержень в сухом месте - даже с цинковым покрытием, длительное воздействие воды может вызвать белый налёт, не влияющий на функциональность, но затрудняющий сборку
