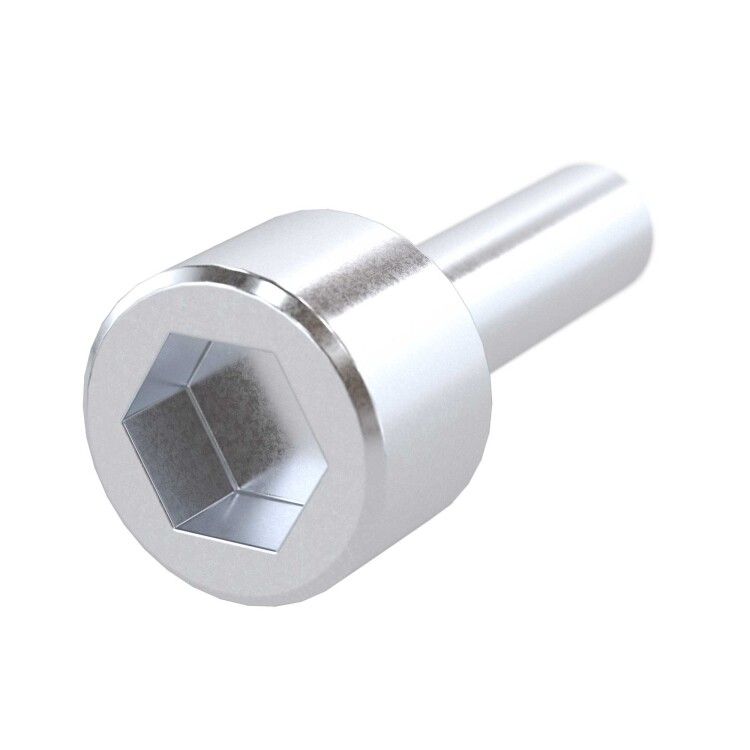

Винт для забивания безмуфтового стержневого заземлителя | NE1403 DKC ДКС

Винт для забивания безмуфтового стержневого заземлителя DKC (ДКС) артикула ne1403 предназначен для надёжного соединения и углубления заземляющих стержней без использования муфт. Этот элемент используется совместно с заземлителем NE1211 и обеспечивает механическую передачу удара от перфоратора на стержень, ускоряя монтаж.

Назначение и область применения

Винт для забивания безмуфтового стержневого заземлителя DKC ne1403 служит для установки вертикальных заземлителей типа NE1211 методом ударного забивания. Применяется там, где требуется быстрый и прочный монтаж системы заземления без сварки или резьбовых соединений — например, на стройплощадках, в распределительных пунктах, на трансформаторных подстанциях и промышленных объектах.

Технические характеристики

• Тип изделия: винт с ударной головкой
• Диаметр стержня заземления: 16–20 мм (совместим с заземлителем NE1211, имеющим диаметр 16 мм)
• Материал: сталь
• Покрытие: необработанная поверхность — без антикоррозийного слоя
• Цвет: серый
• Исполнение: ударная головка — позволяет использовать перфоратор с насадкой-пики

Совместимость и монтаж

Винт DKC ne1403 вставляется в верхний торец заземлителя NE1211. После фиксации он передаёт ударную нагрузку от перфоратора прямо на стержень, позволяя забивать его в грунт без дополнительных креплений. Для работы нужна обычная пика для перфоратора — никаких специальных инструментов не требуется. Убедитесь, что внутренний диаметр винта точно соответствует внешнему диаметру стержня NE1211 (16 мм): допуск до 20 мм позволяет использовать с другими стержнями, но оптимальная посадка достигается именно при 16 мм.

Безопасность и стандарты

Продукт не имеет явного указания на соответствие ГОСТ или IEC, однако используется в системах заземления, соответствующих требованиям ПУЭ. Наличие необработанной стали требует учёта условий эксплуатации — в агрессивной среде рекомендуется дополнительная защита.

Преимущества

• Устраняет необходимость в муфтах и сварке — снижает время монтажа
• Обеспечивает жёсткую связь между перфоратором и заземлителем — исключает проскальзывание
• Простая замена: винт легко извлекается и заменяется при повреждении
• Поддерживается производителем в рамках серии Jupiter — гарантия совместимости с NE1211

Ограничения применения

• Не предназначен для использования с заземлителями других типов, кроме NE1211
• Необработанная сталь подвержена коррозии — не применять во влажных, агрессивных или подземных условиях без защиты
• Не выдерживает значительных крутящих моментов — нельзя использовать как резьбовой крепёж
• Не подходит для горизонтального заземления — только для вертикального забивания

Примеры использования

• Установка заземления на подстанции 10/0,4 кВ с помощью перфоратора и заземлителя NE1211 + винт ne1403
• Монтаж контура заземления на промышленном цехе с каменистым грунтом
• Временные заземления на стройплощадках при подключении электроинструмента

Практические советы

• Перед забиванием проверьте, чтобы винт плотно сидел на стержне NE1211 — люфт увеличивает риск деформации
• Если грунт очень твёрдый, начинайте забивание с малой мощностью перфоратора, чтобы не сорвать резьбу винта
• После завершения монтажа можно обработать место контакта винта и стержня битумной мастикой или противокоррозийным составом — продлит срок службы
• Храните винты в сухом месте: необработанная сталь ржавеет даже при хранении
