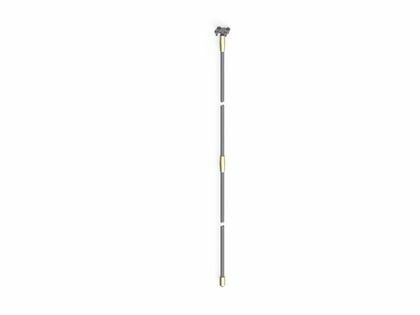

Комплект верт. заземлителя 3 м. D16 мм (2х1500 мм) | NE1104 DKC ДКС

Комплект вертикального заземления DKC (ДКС) артикула ne1104 предназначен для создания надежного контура заземления в системах молниезащиты и электроустановок. Он состоит из двух стержней по 1,5 м каждый, соединённых в единый элемент длиной 3 метра, что обеспечивает глубокий доступ к грунту с хорошей проводимостью.

Назначение и область применения

Этот комплект используется для устройства вертикальных заземлителей в системах защиты от молнии и рабочего заземления электрического оборудования. Подходит для установки на объектах с высокими требованиями к безопасности: промышленных площадках, энергообъектах, жилых домах, трансформаторных подстанциях, вышках связи и других местах, где требуется снижение переходного сопротивления заземления.

Технические характеристики

• Общая длина: 3000 мм (два стержня по 1500 мм)
• Диаметр каждого стержня: 16 мм
• Материал: сталь горячеоцинкованная - устойчивая к коррозии даже во влажном и агрессивном грунте
• Количество стержней: 2
• Количество соединительных муфт: 2
• Количество соединителей проводника: 1
• Количество наконечников: 1
• Количество забивных винтов: 1
• Количество заземляющих ленточных зажимов: 2
• Количество зажимов для заземляющей ленты: 2
• Количество соединителей молниеотвода: 2
• Количество креплений проводника молниеотвода: 1
• Количество держателей провода: 1

Совместимость и монтаж

Каждый стержень легко вбивается в грунт с помощью забивного винта, входящего в комплект. Соединительные муфты позволяют собирать два стержня в единую цепь без сварки - достаточно просто накрутить их друг на друга. Для подключения к заземляющему проводнику используются предусмотренные зажимы для ленты или наконечники. Устройство совместимо с медными и сталеалюминиевыми проводниками сечением до 50 мм2. Готовый контур можно подсоединить к главной заземляющей шине через заземляющую ленту или многожильный кабель.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54–2018 (эквивалент IEC 60364-5-54) для устройств заземления. Горячее цинкование обеспечивает срок службы более 25 лет в большинстве типов почвы. Продукт сертифицирован в рамках системы качества DKC (ДКС) и рекомендован для проектирования согласно указанному в характеристиках “Рекомендованный проектный ассортимент: Да”.

Преимущества

• Горячее цинкование повышает долговечность против коррозии - особенно важно в песчаной, глинистой или влажной среде
• Отсутствие необходимости в сварке - сборка выполняется механически, что экономит время и исключает риск перегрева материала
• Высокая прочность стали позволяет использовать инструмент для ударного вбивания - стержни не деформируются при монтаже
• Полнокомплектность - все необходимые детали уже в наличии, не требуют доп purchases
• Поддержка стандартизованных методов монтажа - совместим с популярным оборудованием для бурения и вдавливания

Ограничения применения

• Не предназначено для использования в скалистых или каменистых грунтах - невозможно вбивание без предварительного бурения
• Запрещается применять в условиях постоянного воздействия кислотных или щелочных растворов (например, рядом с химическими заводами) - цинк может разрушаться быстрее
• Не заменяет горизонтальные заземлители - для достижения нормированного сопротивления часто требуется комбинирование с лентой или проводником в траншее
• Не следует использовать в качестве единственного заземлителя в сетях выше 1000 В без расчётного обоснования

Примеры использования

• Установка на крыше здания для вывода токоотвода молниезащиты в землю
• Создание точки заземления для силового щита на производственной линии
• Подключение к заземляющим шинам трансформаторной будки
• Формирование контура заземления для антенной системы на частном доме
• Альтернатива сварному контуру там, где запрещена сварка (деревянные конструкции, взрывоопасные зоны)

Практические советы

• Перед монтажом проверьте глубину промерзания грунта - стержни должны быть установлены ниже этой отметки для стабильного контакта с влажной землёй
• По возможности используйте специальный забиватель или молоток с насадкой - так меньше риска повредить резьбу муфт
• При использовании нескольких таких комплектов располагайте их минимум на 3–5 м друг от друга - чтобы не возникала экранизация
• Проверяйте сопротивление заземления после монтажа - оптимальное значение ≤ 4 Ом для объектов с напряжением до 1000 В
• Не закапывайте место выхода проводника слишком высоко - он должен быть защищен от механических повреждений и атмосферных осадков
• При работе в сухих песчаных грунтах рассмотрите возможность увлажнения области вокруг стержня - это значительно снижает сопротивление
