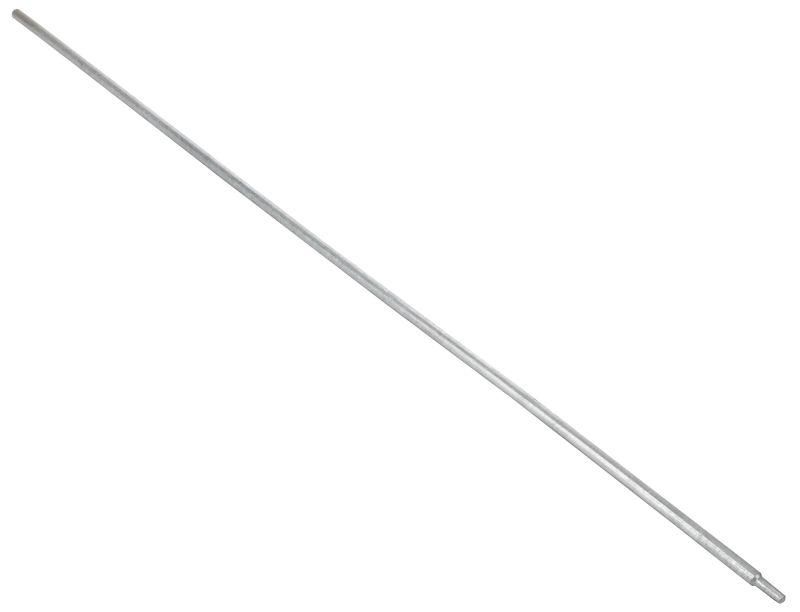

Стержень заземления безмуфтовый 16х1500мм оцинкованная сталь HDZ IEK - ZST12-14-016-001

Стержень заземления безмуфтовый 16×1500 мм оцинкованная сталь HDZ от бренда IEK предназначен для создания надёжной вертикальной точки соединения с землёй в системах молниезащиты и защитного заземления. Артикул zst12-14-016-001 обеспечивает долговечную работу в агрессивных условиях благодаря цинковому покрытию.

Назначение и область применения

Стержень заземления безмуфтовый 16×1500 мм оцинкованная сталь HDZ применяется как вертикальный заземлитель в контурах защитного заземления и молниеприёмных системах. Подходит для установки в грунте на объектах жилой, промышленной и коммерческой недвижимости - например, в распределительных пунктах, трансформаторных подстанциях, на вышках связи, у зданий с высоким риском поражения молнией.

Технические характеристики

• Диаметр: 16 мм
• Длина: 1500 мм
• Материал: оцинкованная сталь
• Тип: безмуфтовый - цельный стержень без соединений
• Покрытие: горячеоцинкованное (HDZ) - равномерный слой цинка для защиты от коррозии

Совместимость и монтаж

Стандартный диаметр 16 мм позволяет использовать стержень совместно с ударными молотками и насадками для забивания, рекомендованными производителем IEK. Для соединения с горизонтальным заземлителем применяются сварка или специальные зажимы типа «бабочка». Учитывайте посадочный диаметр 16 мм при выборе крепёжных элементов. Монтировать можно в любые типы грунта - песок, суглинок, глину. В каменистой почве предварительно просверливается отверстие под стержень.

Безопасность и стандарты

Стержень соответствует требованиям ГОСТ Р 50571.5.54–2018 и IEC 62305 по устройству заземляющих устройств. Цинковое покрытие HDZ обеспечивает соответствие нормам по защите от электрохимической коррозии в агрессивной среде.

Преимущества

• Цельная конструкция исключает возможность ослабления контакта в муфтах - повышает надёжность заземления
• Горячее цинкование (HDZ) даёт более толстый и прочный антикоррозийный слой по сравнению с холодным цинком
• Увеличенная площадь поверхности стержня способствует лучшему рассеиванию тока в грунт
• Не требует дополнительных комплектующих для сборки - снижает время монтажа

Ограничения применения

• Не предназначена для установки в вечномёрзлых грунтах без предварительного прогрева
• Не следует применять в химически активных средах (например, рядом с промышленными выбросами серной кислоты) - даже оцинкованная сталь может подвергаться ускоренной коррозии
• Запрещено использовать как несущую конструкцию или опору для оборудования

Примеры использования

• Подключение к щитовой заземляющей шине в частном доме
• Обустройство контура заземления у силового ящика на производстве
• Защита антенны или радиомачты от ударов молнии
• Система заземления у трансформаторной будки в сельской местности

Практические советы

• При установке в плотный грунт используйте молот-наковальню с весом не менее 5 кг - это обеспечит глубокое и равномерное погружение
• Рекомендуемая глубина погружения - минимум 1,2 м до уровня головки стержня; лучше добиваться выхода на влажный слой грунта
• После монтажа проверьте сопротивление заземления мегаомметром - допустимое значение зависит от типа сети (обычно ≤ 4 Ом для TN-S)
• При необходимости удлинить контур - соединяйте несколько стержней через сварку или болтовые зажимы, а не просто внахлёст
• Артикул zst12-14-016-001 от IEK совместим с другими изделиями серии заземления IEK - легко заменяем и расширяем
