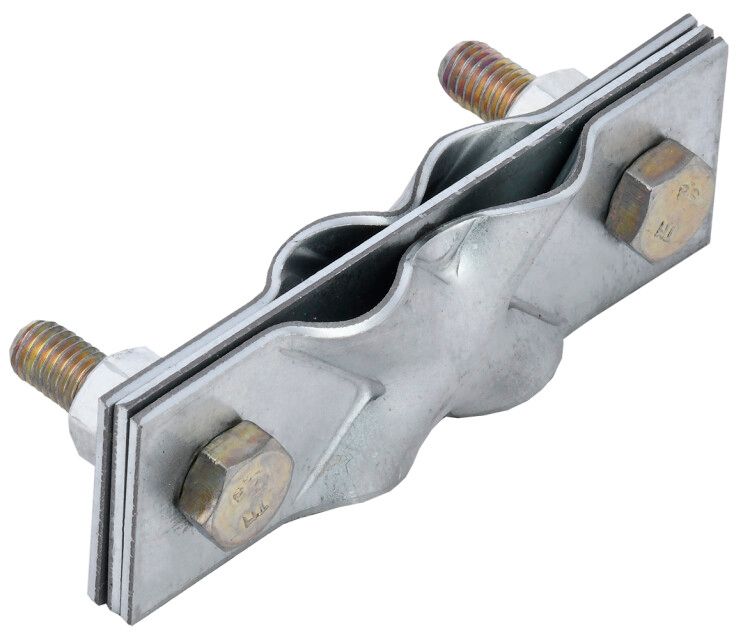

Зажим заземления диагональный полоса/пруток-полоса/пруток оцинкованная сталь IEK - ZGC12-11-1-16-40

Зажим заземления диагональный полоса/пруток-полоса/пруток оцинкованная сталь от бренда IEK (ИЭК), артикул zgc12-11-1-16-40, предназначен для надёжного соединения металлических элементов системы заземления - полос и прутков - в T-образном или параллельном исполнении. Материал и покрытие обеспечивают долгий срок службы даже в агрессивной среде.

Назначение и область применения

Зажим заземления диагональный полоса/пруток-полоса/пруток оцинкованная сталь применяется для создания электрического контакта между двумя заземляющими проводниками: одним - в виде плоской полосы, другим - в виде круглого прутка. Подходит для монтажа на объектах с высокой влажностью, на открытых площадках, в промышленных помещениях, где требуется устойчивое заземление. Часто используется в системах защиты зданий, трансформаторных подстанций, промышленных установок и энергообъектов.

Технические характеристики

• Тип изделия: зажим для заземления диагональный
• Ширина зажима для плоского проводника: 40 мм
• Диаметр зажима для круглого проводника: 40 мм
• Ширина клеммы для плоского проводника: 40 мм
• Размер зажимаемых круглых проводников: 8–10 мм
• Материал корпуса: сталь
• Защитное покрытие: оцинкованная сталь
• Применимость: круглые и плоские проводники
• Срок службы: до 30 лет

Совместимость и монтаж

Зажим заземления диагональный полоса/пруток-полоса/пруток оцинкованная сталь совместим с медными и стальными проводниками, соответствующими указанным габаритам. Для монтажа:

• Установите полосу шириной 40 мм в одну часть зажима, пруток диаметром 8–10 мм - в другую.
• Затяните болты равномерно, чтобы обеспечить плотный контакт без деформации материала.
• Не используйте инструменты с острыми краями - они повредят цинковое покрытие.
• Разделительная пластина внутри зажима изолирует разнородные металлы, исключая электрохимическую коррозию.

Безопасность и стандарты

Зажим заземления диагональный полоса/пруток-полоса/пруток оцинкованная сталь соответствует требованиям ГОСТ Р 50571 и ПУЭ для устройств заземления. Конструкция обеспечивает минимальное переходное сопротивление, что гарантирует безопасность при протекании тока замыкания. Применение оцинкованной стали снижает риск быстрого разрушения в условиях повышенной влажности и химической активности окружающей среды.

Преимущества

• Оцинкованное покрытие защищает от коррозии, продлевая срок службы до 30 лет.
• Разделительная пластина предотвращает контактную коррозию между разными металлами (например, сталью и медью).
• Поддерживает два типа проводников одновременно - полосу и пруток - без необходимости адаптеров.
• Высокая механическая прочность благодаря стальной основе.
• Удобен для монтажа в ограниченном пространстве благодаря диагональному расположению входов.

Ограничения применения

• Не предназначена для работы с проводниками больше 40 мм в ширину или более 10 мм в диаметре - возможен неплотный контакт и перегрев.
• Не рекомендуется использовать в агрессивных химических средах (например, рядом с кислотами, щелочами) - цинк может разрушаться.
• Не подходит для частых вибрационных нагрузок без дополнительной фиксации - возможен ослабление затяжки.
• Не следует применять в качестве основного заземляющего провода - только как соединительный элемент в уже смонтированной системе.

Примеры использования

• Соединение вертикального заземлителя (стального прутка Ø10 мм) с горизонтальным контуром (стальная полоса 40×4 мм).
• Обустройство заземляющих сетей на промышленных предприятиях, особенно там, где используются сварные конструкции из стали.
• Монтаж заземления на внешних стенках распределительных пунктов, где требуется компактное решение для двух типов проводников.
• Работы на железнодорожных путях, где необходимо соединить стальные рельсы с заземляющим контуром через полосовой проводник.

Практические советы

• Перед монтажом проверьте соответствие размеров проводников - если полоса шире 40 мм, её нужно подрезать; если пруток меньше 8 мм - он будет плохо фиксироваться.
• После затяжки проверьте контакт мультиметром: сопротивление должно быть менее 0,1 Ом.
• При использовании в сырых местах дополнительно обработайте места соединений антикоррозийной смазкой на базе меди.
• Не допускайте попадания грязи и песка внутрь зажима - это снижает эффективность контакта.
• Артикул zgc12-11-1-16-40 - единственный вариант этого типа зажима в линейке IEK с такими параметрами - другие модели имеют меньшую ширину или другой угол соединения.
