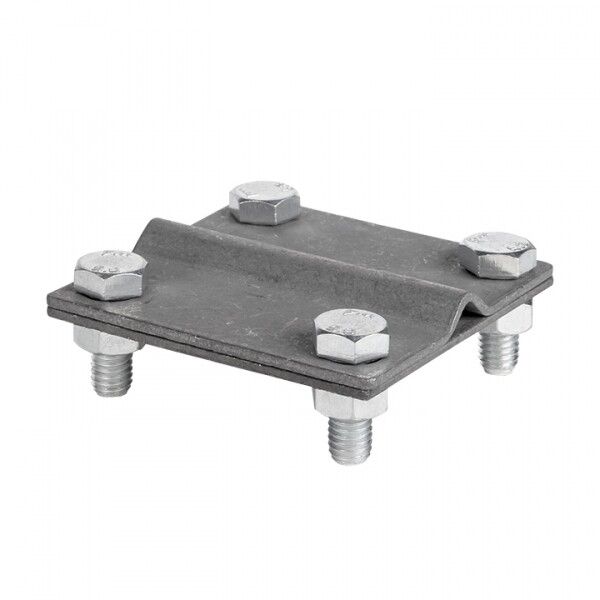

Зажим универсальный полоса 40 - прут 10 (пластина 70x70мм) HZ EKF PROxima | lp-55922

Зажим универсальный полоса 40 – прут 10 (пластина 70x70 мм) HZ от EKF - надёжный элемент системы молниезащиты, предназначенный для механического соединения медной или стальной полосы шириной до 40 мм с заземляющим прутком диаметром 6–10 мм. Артикул lp-55922 используется в промышленных, инфраструктурных и жилых объектах для создания долговечного электрического контакта между элементами молниеприёмника и контура заземления.

Назначение и область применения

Зажим универсальный полоса 40 – прут 10 (пластина 70x70 мм) HZ применяется исключительно в системах молниезащиты зданий и сооружений. Он соединяет вертикальные или горизонтальные проводники - например, стальную полосу молниеприёмника с заземляющим стержнем из стали или меди. Подходит для установки на кровле, фасадах, вышках, трубах и других металлических конструкциях. Применяется в промышленных предприятиях, транспортной инфраструктуре, больницах, школах и частных домах.

Технические характеристики

• Тип компонента: зажимная пластина
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование
• Размер пластины: 70 × 70 мм
• Поддерживаемый диаметр прутка: 6–10 мм
• Ширина полосы: до 40 мм
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим совместим с любыми стальными или медными полосами шириной до 40 мм и прутками диаметром 6–10 мм. Для монтажа требуется два болта M8 (не входят в комплект) - они затягиваются через отверстия в пластине, плотно зажимая пруток и полосу. Установка выполняется на поверхность с помощью сварки, заклёпок или крепёжных хомутов. Горячее цинкование позволяет использовать зажим даже во влажной среде без дополнительной антикоррозийной обработки. Обязательно проверьте соответствие диаметра прутка - использование прутка меньше 6 мм или больше 10 мм снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 для систем молниезащиты. Материал и покрытие обеспечивают устойчивость к атмосферным воздействиям, что гарантирует сохранение электропроводящего контакта в течение всего срока службы. Наличие сертификата соответствия подтверждает безопасность применения в зонах с повышенной опасностью поражения молнией.

Преимущества

• Высокая прочность за счёт толстостенной стальной пластины и горячего цинкования
• Увеличенная площадь контакта - 70×70 мм - обеспечивает минимальное переходное сопротивление
• Долгий срок службы благодаря защите от коррозии - 84 месяца гарантии
• Простота монтажа: один тип крепления подходит для двух видов проводников
• Совместим с продукцией серии Купол от EKF - легко интегрируется в готовые решения

Ограничения применения

• Не предназначен для работы с алюминиевыми проводниками - возможна гальванопарная коррозия
• Не следует использовать вне систем молниезащиты - не является обычным крепёжным элементом
• Не рекомендуется для установки в агрессивных химических средах (например, рядом с кислотными выбросами)
• Требуется точное соблюдение диапазона диаметров прутка: менее 6 мм или более 10 мм - недопустимо

Примеры использования

• Соединение стальной полосы молниеприёмника с вертикальным заземляющим стержнем на крыше промышленного цеха
• Фиксация медного прутка к стальной полосе на фасаде многоэтажного жилого дома
• Обустройство точки заземления на вышке связи или дымовой трубе
• Дополнение существующей системы молниезащиты в историческом здании, где нельзя менять основные проводники

Практические советы

• Перед монтажом очистите поверхности полосы и прутка от оксидов и грязи - это повысит контактную проводимость
• Используйте только болты M8 класса прочности 8.8 и выше; затягивайте равномерно, чтобы не деформировать пластину
• Проверяйте герметичность соединения после установки - при необходимости нанесите токоотводящую смазку (например, Zink-Schmierpaste)
• При использовании нескольких таких зажимов в одной системе - располагайте их на расстоянии не менее 1 метра друг от друга, чтобы избежать перегрева при ударе молнии
• Артикул lp-55922 - часть серии Купол от EKF - идеально сочетается с другими элементами этой линейки, такими как кронштейны, штыри и ответвители
