Зажим полоса 40 - (3 пластины 70x70мм) HZ PROxima | LP-G3105 EKF

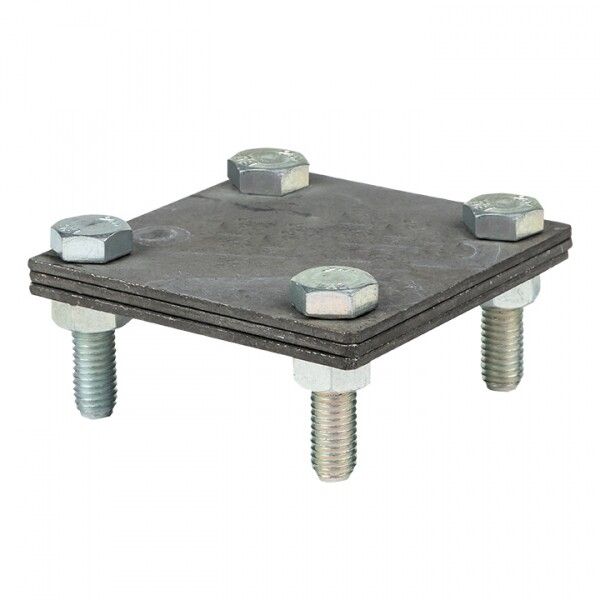

Зажим полоса 40 – полоса 40 (3 пластины 70×70 мм) HZ PROxima от EKF - надёжный соединитель для молниезащиты, обеспечивающий долговечное и токопроводящее соединение между металлическими полосами шириной до 40 мм. Артикул lp-g3105 применяется в системах молниезащиты зданий, промышленных объектов и инфраструктуры.

Назначение и область применения

Зажим полоса 40 – полоса 40 используется для создания электрически постоянных соединений между вертикальными и горизонтальными проводниками системы молниезащиты. Подходит для соединения медных или стальных полос одинаковой ширины - до 40 мм. Применяется в комплектах молниезащиты зданий, промышленных установках, энергообъектах, высотных сооружениях и жилых домах. Обеспечивает передачу импульса молнии от молниеотвода к контуру заземления без потерь.

Технические характеристики

• Тип изделия: Соединитель полоса–полоса
• Ширина полосы: До 40 мм
• Количество пластин: 3
• Размер пластин: 70 × 70 мм
• Материал: Сталь оцинкованная
• Защитное покрытие: Горячее цинкование
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим совместим с полосами из стали и меди, имеющими ширину 40 мм. Для монтажа требуется болтовое соединение - три пластины плотно фиксируют две полосы друг к другу. Установка выполняется с помощью гаек и болтов, входящих в комплект. Каждый слой пластины устанавливается поверх полосы, затем затягивается равномерно, чтобы исключить люфт. Посадочная площадь 70×70 мм позволяет использовать стандартные крепёжные элементы M8–M10. Монтировать можно как в горизонтальной, так и в вертикальной плоскости - для параллельного или перпендикулярного соединения.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты согласно ГОСТ Р 50571.5.54 и IEC 62305. Горячее цинкование защищает металл от коррозии даже в агрессивных средах - что важно для открытых участков молниезащиты. Надёжное контактное сопротивление гарантирует безопасную отводку тока молнии без нагрева и оплавления.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и трёхслойному зажиму
• Устойчивость к внешним воздействиям - горячее цинкование предотвращает ржавчину
• Длительный срок службы - 7 лет гарантии
• Поддерживает одновременную фиксацию двух полос без деформаций
• Легко проверяемый и обслуживаемый тип соединения

Ограничения применения

Не предназначена для соединения полос шириной более 40 мм - возможен риск плохого контакта и перегрева. Не рекомендуется использовать в условиях частого механического воздействия (вибрация, удары) без дополнительной фиксации. Не следует применять в качестве основного заземляющего устройства - только как соединительный элемент внутри уже смонтированной системы молниезащиты.

Примеры использования

• Соединение горизонтального заземлителя с вертикальным стержнем на крыше промзоны
• Переход от стальной полосы к медной вводной части молниезащиты
• Фиксация полосы к башне связи или вышке радиопередачи
• Обустройство контура заземления вокруг многоэтажного жилого дома

Практические советы

• Перед монтажом зачистите поверхности полос от оксидов и грязи - это снижает переходное сопротивление
• Затягивайте все болты равномерно, используя динамометрический ключ, если доступен - усилие около 15–20 Нм
• Проверьте целостность цинкового покрытия после монтажа; повреждённые места заделайте специальным составом для оцинковки
• Учитывайте посадочный диаметр 70×70 мм - выбирайте место монтажа с учётом свободного доступа к болтам
• Этот зажим - часть серии EKF PROxima, поэтому он совместим с другими изделиями этой линейки - удобно для масштабирования проекта
