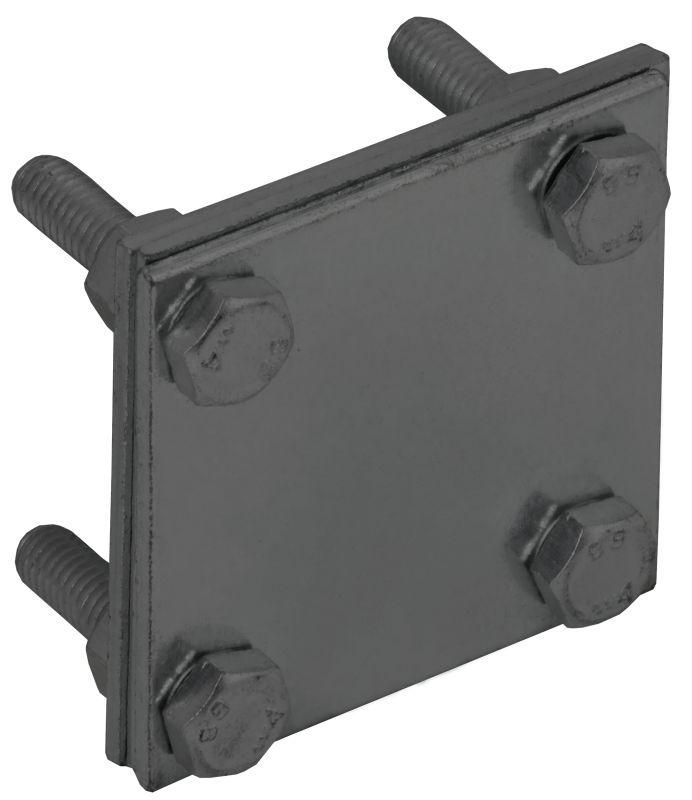

Зажим крестообразный с разделителем полоса-полоса 40мм оцинкованная сталь TD IEK - ZCC68-13-1-40

Зажим крестообразный с разделителем полоса-полоса 40 мм оцинкованная сталь TD от IEK предназначен для надёжного электрического соединения двух плоских проводников под углом 90 градусов. Артикул zcc68-13-1-40 используется там, где требуется прочное и долговечное соединение без сварки - например, в системах заземления на объектах промышленной автоматизации.

Назначение и область применения

Зажим крестообразный с разделителем полоса-полоса 40 мм оцинкованная сталь TD применяется исключительно для соединения плоских металлических проводников - таких как медные или стальные полосы, используемые в контурах заземления. Он обеспечивает крестообразную (перекрёстную) связь между двумя такими проводниками, сохраняя механическую целостность и хорошую токопроводящую способность. Подходит для установки внутри помещений и на открытых площадках, где важна устойчивость к коррозии.

Технические характеристики

• Тип изделия: заземление
• Диапазон ширины зажима: 40 мм - подходит для плоских проводников шириной до 40 мм
• Ширина клеммы: 40 мм - совпадает с максимальной шириной провода, что гарантирует плотный контакт
• Материал: сталь с термодиффузионным цинковым покрытием - защищена от коррозии даже во влажной среде
• Количество соединяемых проводников: два (по одному с каждой стороны перпендикулярно друг другу)
• Фиксация: болтовое соединение с противосамоотвинчивающейся конструкцией по ГОСТ 10434-82
• Упаковка: индивидуальная - каждый зажим упакован отдельно для защиты при хранении и перевозке

Совместимость и монтаж

Зажим крестообразный с разделителем полоса-полоса 40 мм оцинкованная сталь TD совместим только с плоскими проводниками одинаковой толщины и ширины до 40 мм. Для правильного монтажа:

• Разместите первый проводник горизонтально под нижнюю пластину зажима;
• Второй проводник уложите вертикально поверх средней пластины - он будет проходить через отверстие и фиксироваться болтом;
• Затяните болт равномерно, чтобы избежать деформации проводника; усилие должно соответствовать рекомендациям производителя - переусиливать нельзя.

Не допускается использование с круглыми проводами, многожильными кабелями или проводниками шириной более 40 мм - это снижает контактное давление и повышает риск нагрева.

Безопасность и стандарты

Конструкция зажима соответствует требованиям ГОСТ 10434-82 - обеспечиваются меры против самопроизвольного раскрутки крепежа при вибрациях. Цинковое покрытие соответствует нормам антикоррозийной защиты для электроустановок. Применение в соответствии с ПУЭ и ГОСТ Р 50571.5.54.

Преимущества

• Цинкование методом термической диффузии даёт более глубокий и долговечный слой защиты по сравнению с обычным гальваническим цинком
• Противосамоотвинчивающая система крепежа предотвращает ослабление контакта при работе оборудования с вибрацией
• Трёхплащинная конструкция обеспечивает высокую механическую жесткость и минимальное переходное сопротивление
• Индивидуальная упаковка снижает риск повреждения при транспортировке и удобна для учёта на складе
• Гарантия 3 года - подтверждает качество материалов и сборки

Ограничения применения

• Не для соединения проводников большей ширины - превышение 40 мм вызывает плохой контакт и перегрев
• Не предназначается для работы в условиях постоянного погружения в воду - хотя IP-класс не указан, материал выдерживает лишь повышенную влажность
• Не использовать в качестве основного соединения в силовых цепях выше 1000 А - требуются специализированные зажимы
• Не подходят для частых демонтажей - после нескольких разборок возможно ослабление резьбы

Примеры использования

• Подключение вертикального заземлителя к горизонтальной полосе в контуре заземления промзоны
• Соединение полосы заземления с рамой станка или щита управления
• Обустройство системы молниезащиты на кровельном каркасе
• Пересечение заземляющих полос в распределительных устройствах

Практические советы

• Перед установкой зачистите поверхности проводников от оксидов и грязи - особенно важно для стали
• Проверьте соответствие ширины проводника именно 40 мм - даже 1–2 мм лишнего могут нарушить контакт
• При использовании в агрессивной среде (например, рядом с химическими установками) дополнительно смажьте место контакта токоотводящей пастой
• После монтажа проверьте затяжку болта через месяц эксплуатации - особенно при наличии вибраций
• Артикул zcc68-13-1-40 можно заменить аналогичным изделием другой серии только при соблюдении всех габаритов и класса защиты
