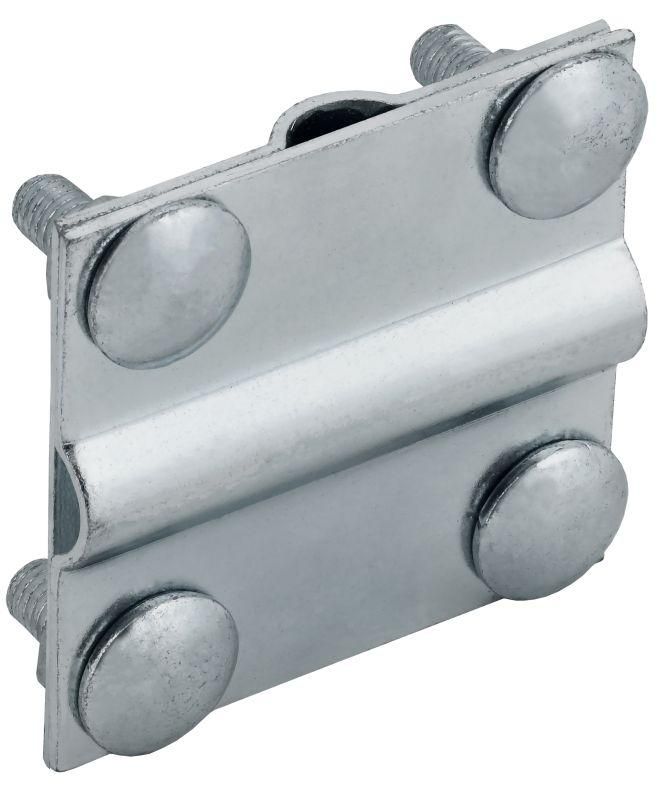

Зажим крестообразный полоса/пруток-полоса/пруток 40/12мм оцинкованная сталь HDZ IEK - ZCC13-14-1-12-40

Зажим крестообразный полоса/пруток-полоса/пруток 40/12мм оцинкованная сталь HDZ от IEK предназначен для надёжного механического соединения плоских и круглых проводников под углом 90 градусов. Артикул zcc13-14-1-12-40 используется в системах заземления и уравнивания потенциалов там, где требуется прочное и долговечное соединение.

Назначение и область применения

Зажим крестообразный полоса/пруток-полоса/пруток 40/12мм оцинкованная сталь HDZ применяется для создания перекрёстных соединений между плоскими (полосой) и круглыми (прутком) проводниками. Подходит для монтажа систем молниезащиты, контуров заземления, уравнительных соединений в промышленных и энергетических объектах. Часто используется при соединении вертикальных заземлителей с горизонтальными полосами.

Технические характеристики

• Диаметр зажима для круглого проводника: 12 мм
• Ширина зажима для плоского проводника: 40 мм
• Тип проводника: совмещённый - поддерживает одновременно круглые и плоские элементы
• Материал корпуса: сталь
• Защитное покрытие: горячее цинкование (HDZ)

Совместимость и монтаж

Зажим рассчитан на соединение одного круглого проводника диаметром до 12 мм с одной плоской полосой шириной до 40 мм. Для установки необходимо:

• Разместить полосу в нижней части зажима, плотно прижав её к основанию;
• Вставить круглый проводник в боковое отверстие;
• Закрепить болтом, затянув его до упора - не допускать перегрузки усилия, чтобы не повредить резьбу.

Убедитесь, что поверхности проводников чистые и свободны от оксидной плёнки перед монтажом. Герметичность соединения обеспечивается за счёт давления зажима, дополнительная изоляция не требуется.

Безопасность и стандарты

Зажим соответствует требованиям к материалам для заземляющих устройств, предъявляемым в России и странах ЕАЭС. Горячее цинкование обеспечивает соответствие нормам по коррозийной стойкости. Прямого указания на применение по ГОСТ или IEC в данных нет - проверьте соответствие проектным документам.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долговечность за счёт горячего цинкования - защита от коррозии в агрессивных средах
• Универсальность: один зажим заменяет два отдельных - для круглого и плоского проводника
• Не требует сварки - позволяет выполнять демонтируемые соединения

Ограничения применения

• Не предназначена для токов выше 50 А - не использовать в силовых цепях без расчёта тепловой нагрузки
• Не рекомендуется для постоянного контакта с химически активными жидкостями (например, кислоты, щёлочи)
• Не подходит для многожильных мягких проводов - только цельные круглые прутки и жёсткие полосы
• Запрещено использование в условиях частых вибраций без фиксации дополнительными креплениями

Примеры использования

• Соединение вертикального заземлителя (стального прутка Ø12 мм) с горизонтальным заземляющим проводником (стальная полоса 40×4 мм)
• Пересечение заземляющей шины с трубчатым заземлителем в подстанции
• Обустройство системы уравнивания потенциалов в промышленном цехе с металлическими конструкциями

Практические советы

• При использовании с полосой толщиной более 4 мм - проверьте, чтобы она полностью входила в зажимную площадку без выступов
• Для увеличения надёжности соединения после затяжки можно нанести антикоррозийную смазку на открытые участки
• Проверяйте момент затяжки болта - слишком слабая затяжка снижает контакт, слишком сильная - деформирует металл
• Артикул zcc13-14-1-12-40 от IEK совместим с другими изделиями серии HDZ - можно собирать единые комплекты заземления
