Соединитель крестообразный для прутка Ø 5-12мм и полосы шириной до 40мм. Три пластины. Горячее цинкование | 3XS-D5-12-B40-HD КМ-профиль MA0023

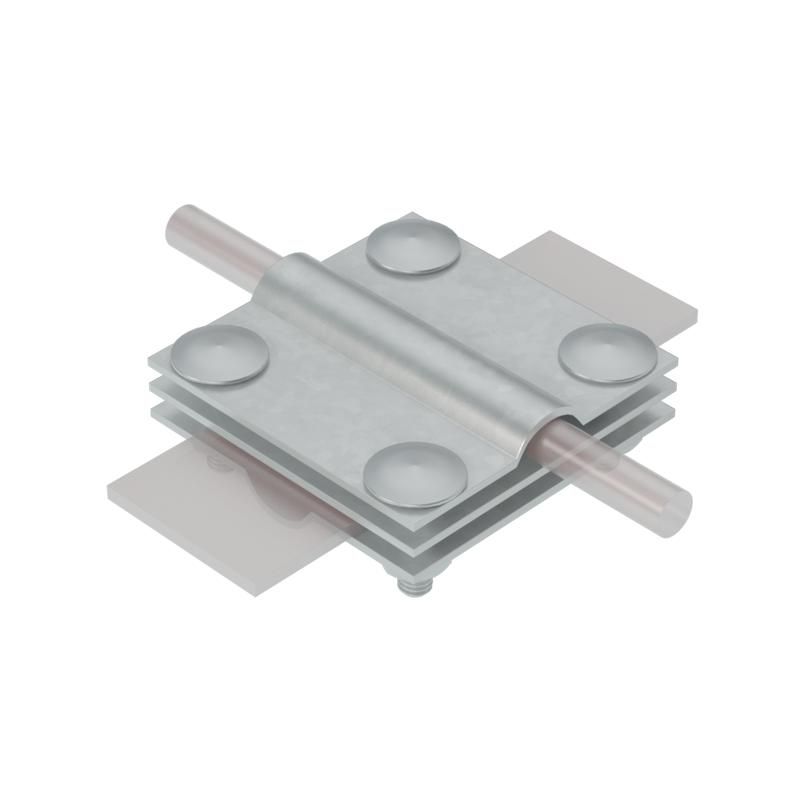

Соединитель крестообразный КМ-профиль HD (артикулы ma0023, 3xs-d5-12-b40 hd) - это надёжный элемент для создания контура заземления, обеспечивающий электрический контакт между прутком и металлической полосой при крестообразном или Т-образном соединении. Применяется в системах AURAFORT® для устойчивой работы в условиях повышенной влажности и на открытом воздухе.

Назначение и область применения

Соединитель крестообразный КМ-профиль HD предназначен для формирования электрических соединений в системах заземления. Он связывает пруток круглого сечения (диаметром 5–12 мм) с плоским проводником (шириной до 40 мм) в точках пересечения - например, при устройстве сетчатых или лучевых контуров. Подходит для монтажа в помещениях с высокой влажностью, на открытых площадках, в агрессивных, но слабокоррозийных средах. Используется в промышленных объектах, энергообъектах, транспортной инфраструктуре и зданиях с требованием к долговечному заземлению.

Технические характеристики

• Тип соединения: крестообразный и Т-образный
• Материал: сталь с горячим цинкованием (по ГОСТ 9.307-89)
• Диапазон диаметров прутка: 5–12 мм
• Максимальная ширина полосы: 40 мм
• Количество соединительных пластин: 3
• Тип крепежа: зажимные винты
• Цвет: светло-серый
• Условия эксплуатации: соответствует требованиям ГОСТ 15150-69 (класс 3 - умеренный климат, умеренная агрессивность)

Совместимость и монтаж

Соединитель совместим с любыми прутками и полосами, соответствующими указанным габаритам. Для установки необходимо:

• Разместить пруток и полосу в пазах трёх пластин так, чтобы они плотно легли друг на друга;
• Закрутить зажимные винты до упора - фиксация происходит за счёт давления пластин, без сварки;
• Не требуется предварительная подготовка поверхности - оцинкованное покрытие сохраняет целостность при затяжке.

Изделие не требует специальных инструментов - достаточно обычного ключа или отвертки. Монтаж возможен как на земле, так и на вертикальных поверхностях.

Безопасность и стандарты

• Покрытие выполнено по ГОСТ 9.307-89 - обеспечивает равномерную и прочную антикоррозийную защиту
• Эксплуатируется в соответствии с ГОСТ 15150-69, класс 3 - допущена работа при температуре от −40 C до +40 C и влажности до 98%
• Не содержит свинца, хрома(VI) и других запрещённых веществ

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине оцинкованного слоя
• Отсутствие необходимости в сварке - снижает время монтажа и исключает риск повреждения покрытия
• Устойчивость к коррозии даже при длительном контакте с влагой
• Совместимость с продукцией серии AURAFORT® - позволяет собирать единые, стандартизированные контуры заземления
• Легко проверяемая фиксация - визуальный контроль затяжки винтов доступен после монтажа

Ограничения применения

• Не рекомендуется использовать в средах с высокой концентрацией солей, кислот или щелочей - оцинкованная сталь подвержена химической коррозии в таких условиях
• Не предназначена для нагрузок выше нормативных - не следует применять как несущую конструкцию
• Не подходит для прутков меньше 5 мм или полос шире 40 мм - возникает риск плохого контакта и ослабления фиксации
• Не рекомендуется для постоянного погружения в воду - хотя IP-защита не указана, изделие не рассчитано на длительное нахождение под водой

Примеры использования

• Создание сетки заземления вокруг промышленного оборудования
• Соединение вертикальных заземлителей (прутков) с горизонтальными полосами вдоль фундамента
• Обустройство контура заземления на подстанциях, насосных станциях, башенных сооружениях
• Подключение кабельных трасс и металлоконструкций к основному заземляющему проводнику

Практические советы

• Перед монтажом убедитесь, что диаметр прутка и ширина полосы попадают в заявленный диапазон - отклонение более чем на 10% снижает надёжность контакта
• При использовании в сырых местах проверяйте затяжку винтов через год после монтажа - возможно ослабление из-за осадки грунта или деформаций
• Не используйте смазку или антисептики на контактирующих поверхностях - они нарушают электропроводность
• При комбинированном монтаже с другими элементами AURAFORT® используйте одинаковые типы крепежа - это гарантирует однородность потенциала
• Артикулы ma0023 и 3xs-d5-12-b40 hd - это один и тот же товар; различия в номерах связаны с внутренней нумерацией поставщика
