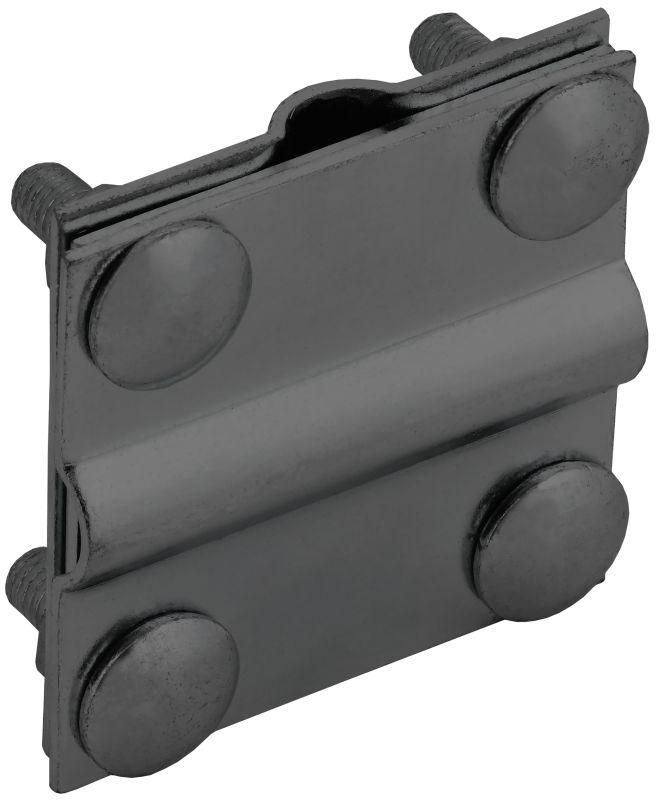

Зажим крестообразный с разделителем полоса/пруток-полоса/пруток 30/8мм оцинкованная сталь TD IEK - ZCC18-13-1-08-30

Зажим крестообразный с разделителем полоса/пруток 30/8 мм оцинкованная сталь TD IEK (артикул zcc18-13-1-08-30) - надёжное решение для создания крестообразных соединений между плоскими и круглыми проводниками в системах заземления. Продукт сочетает прочную конструкцию, антикоррозийную защиту и возможность подключения нескольких проводов в одной точке.

Назначение и область применения

Зажим предназначен для соединения проводников в системах заземления и зануления. Подходит для крестообразной сборки, когда один плоский проводник пересекается с одним или несколькими круглыми. Часто используется в распределительных устройствах, на опорах ЛЭП, в промышленном оборудовании и объектах ЖКХ. Особенно эффективен там, где требуется компактное и долговечное соединение без сварки.

Технические характеристики

• Диаметр зажимаемого круглого провода: 8 мм
• Ширина зажима для плоского проводника: 40 мм
• Толщина плоского проводника: до 8 мм (соответствует размеру 30/8 мм в названии - 30 мм ширина, 8 мм толщина)
• Материал корпуса: оцинкованная сталь с гальваническим цинковым покрытием
• Количество элементов: три пластины - две боковые и одна средняя, позволяющая добавлять дополнительные проводники
• Тип защиты: гальваническое цинкование (не термодиффузионное, как указано в описании - в спецификации указано гальваническое)

Совместимость и монтаж

Зажим совместим с медными и алюминиевыми проводниками соответствующих размеров. Для установки:

• Поместите плоский проводник между верхней и средней пластиной
• Вставьте круглый проводник в отверстие, расположенное напротив
• Затяните болт равномерно, чтобы обеспечить плотный контакт без деформации проводника
• Не используйте силовой ключ - достаточно обычного гаечного ключа, так как перегрузка может повредить резьбу

Средняя пластина позволяет подключить второй круглый проводник с противоположной стороны - это увеличивает функциональность без необходимости двух отдельных зажимов.

Безопасность и стандарты

Зажим соответствует требованиям к заземляющим устройствам согласно ГОСТ Р 50571 и ПУЭ. Гальваническое цинковое покрытие защищает от коррозии в условиях повышенной влажности, что важно для наружных и подземных установок. Соединение не требует дополнительной изоляции, так как контакты находятся внутри металлической конструкции.

Преимущества

• Универсальная конструкция: поддерживает одновременное соединение плоского и круглого проводников
• Фиксация от самоотвинчивания: благодаря форме резьбы и усилию затяжки исключена случайная разборка
• Индивидуальная упаковка: каждый зажим упакован отдельно, что снижает риск повреждения при транспортировке и хранении
• Гарантия 3 года: подтверждает качество материала и производства компании IEK

Ограничения применения

• Не предназначены для работы с проводниками больше 8 мм в диаметре - возможен слабый контакт или повреждение резьбы
• Не рекомендуются для постоянного воздействия агрессивных химических сред (например, в кислотных цехах)
• Не подходят для высокочастотных токов - используются только в системах заземления и нулевой защиты
• Не заменяют сварные соединения в ответственных энергообъектах, где требуется минимальное переходное сопротивление

Примеры использования

• Подключение заземляющего провода 8 мм2 к горизонтальному заземлителю из полосы 30×8 мм
• Соединение нескольких заземляющих жил в щитовой на входе в здание
• Обустройство контура заземления на промышленной площадке с использованием стальных полос и медных проводов
• Монтаж в распределительных пунктах, где необходимо минимизировать число соединителей

Практические советы

• Перед монтажом зачистите поверхности проводников от оксидов - особенно важно для алюминиевых жил
• Проверяйте посадочный размер: если толщина полосы превышает 8 мм, зажим не закроется полностью
• При использовании в сыром помещении дополнительно смажьте резьбу консервирующей смазкой (например, LIQUI MOLY Contact Spray)
• Не комбинируйте этот зажим с другими типами клемм в одном соединении - это создаёт потенциальные точки отказа
• Артикул zcc18-13-1-08-30 - единственный вариант в линейке IEK с таким сочетанием размеров; аналоги других брендов имеют другие параметры
