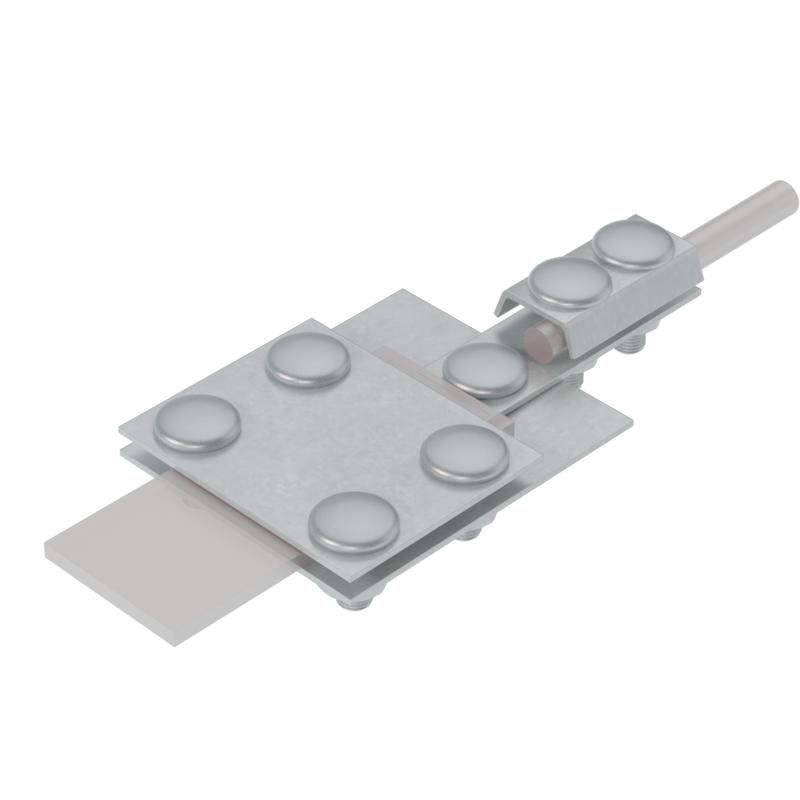

Универсальный контрольный соединитель полоса до 40 мм пруток Ø 5-8 TD | UKS-B40-D5-8 КМ-профиль MA0077 KS-B40-D5-8

Контрольный соединитель универсальный полоса до 40 мм пруток D 5–8 мм TD КМ-профиль - это разборный элемент для создания надёжного электрического контакта между плоскими и круглыми проводниками в системах заземления. Применяется для соединения и последующего измерения сопротивления, обеспечивает долговечную работу в условиях внешней среды благодаря термодиффузионному цинкованию.

Назначение и область применения

Контрольный соединитель универсальный полоса до 40 мм пруток D 5–8 мм TD КМ-профиль используется в системах грозозащиты и заземления для соединения двух типов проводников: плоской медной или стальной полосы шириной до 40 мм и круглого прутка диаметром 5–8 мм. Он позволяет формировать разъёмный контакт, необходимый для проведения периодических измерений сопротивления заземляющего устройства без демонтажа всей системы. Подходит для наружной установки на объектах энергетики, промышленности, транспорта и связи.

Технические характеристики

• Тип изделия: разборный контрольный соединитель
• Ширина плоского проводника: 0–40 мм
• Диаметр круглого проводника: 5–8 мм
• Материал корпуса: сталь
• Покрытие: термодиффузионное цинкование (TdZn)
• Цвет: темно-серый
• Крепление: два зажимных винта M8
• Разъемная конструкция: да, позволяет открывать для проверки

Совместимость и монтаж

Контрольный соединитель универсальный полоса до 40 мм пруток D 5–8 мм TD КМ-профиль совместим с любыми проводниками соответствующих размеров: плоскими полосами из меди, стали или алюминия (до 40 мм ширины) и круглыми токоотводами диаметром 5–8 мм (обычно стальные или медные). Для монтажа необходимо:

• Уложить проводники внутрь соединителя так, чтобы они плотно прилегали к прижимным пластинам;
• Затянуть оба винта M8 равномерно до упора - не перетягивать, чтобы не деформировать металл;
• Обеспечить доступ к месту соединения для будущих измерений сопротивления;
• Использовать только инструмент с моментом, соответствующим требованиям к винтам M8 (не более 15 Нм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 для устройств заземления. Термодиффузионное цинкование обеспечивает класс защиты коррозии C4–C5 по ISO 12944, что делает его пригодным для эксплуатации в агрессивных средах - на открытых площадках, возле химических предприятий, вблизи морского побережья. Соединитель не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Разборная конструкция позволяет выполнять регулярные замеры сопротивления без разрушения соединения;
• Термодиффузионное цинкование создаёт прочное, равномерное и долговечное антикоррозийное покрытие - лучше, чем обычное электроосаждённое цинкование;
• Высокая механическая прочность стального корпуса выдерживает нагрузки при монтаже и воздействие окружающей среды;
• Темно-серый цвет снижает заметность на фоне металлических конструкций, не требует окраски после установки;
• Подходит для работы в составе системы AURAFORT®, обеспечивая совместимость с другими её компонентами.

Ограничения применения

• Не предназначен для использования в качестве основного соединения в высокотоковых цепях - только для контроля и заземления;
• Не рекомендуется применять с проводниками шириной менее 5 мм или диаметром меньше 5 мм - возможен плохой контакт;
• Не следует использовать в условиях постоянного механического трения или ударных нагрузок - например, рядом с движущимся оборудованием;
• Не предназначена для герметичной изоляции - при необходимости защиты от влаги требуется дополнительная обработка или кожух.

Примеры использования

• Соединение вертикального стального прутка (Ø6 мм) с горизонтальной стальной полосой (30×4 мм) на опоре молниеотвода;
• Контрольный узел на участке заземляющего контура промышленного цеха, где требуется ежегодное измерение сопротивления;
• Фиксация токоотвода от антенного оборудования к заземляющему проводнику на крыше здания;
• Связка между различными материалами - например, стальная полоса и медный пруток - в системах, где нельзя использовать биметаллические переходники.

Практические советы

• Перед установкой очистите поверхности проводников от оксидов и грязи - особенно важно для алюминиевых материалов;
• Проверьте соответствие диаметра прутка и ширины полосы перед заказом - даже небольшое отклонение (например, 4,8 мм вместо 5 мм) может вызвать слабый контакт;
• При использовании в холодном климате убедитесь, что винты не закисли - смазывайте резьбу графитовой смазкой один раз в 2 года;
• Артикулы uks-b40-d5-8 td и ks-b40-d5-8 td - это варианты одного изделия; MA0077 - заводской номер КМ-профиля, используйте его для заказа запчастей;
• Этот контрольный соединитель универсальный полоса до 40 мм пруток D 5–8 мм TD КМ-профиль можно комбинировать с аналогичными изделиями из серии AURAFORT® - система остаётся унифицированной.
