Контрольный соединитель полоса до 40 мм пруток Ø 5-10 | KS-B40-D5-10 КМ-профиль MA0081 KS-B30-D5-8

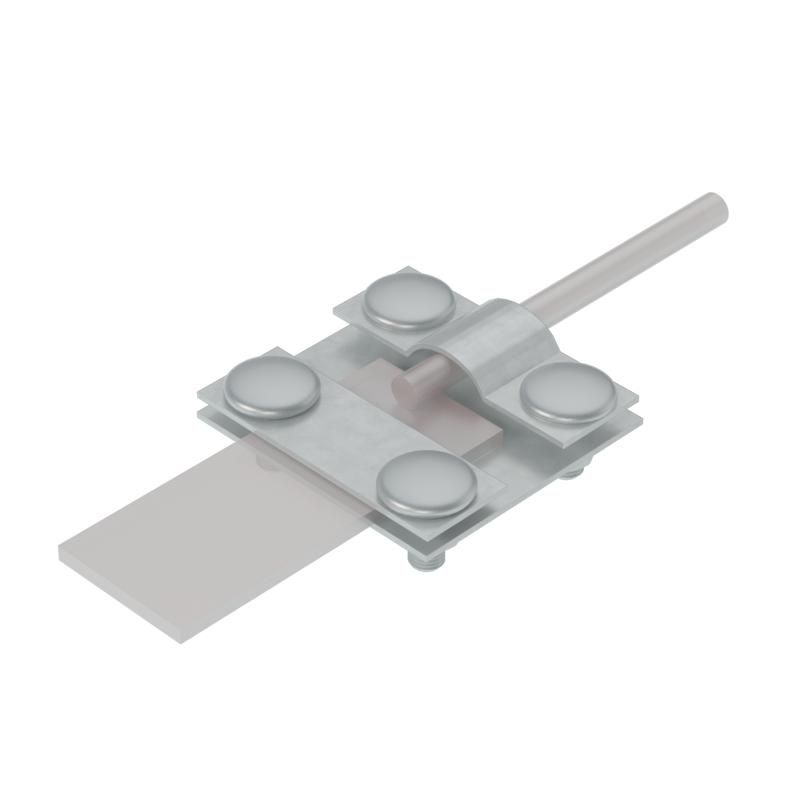

Соединитель контрольный полоса до 40 мм пруток D 5–10 мм КМ-профиль - это разборный элемент для создания надёжного электрического контакта между плоскими и круглыми проводниками в системах заземления. Используется для монтажа термокомпенсационных соединений и проведения измерений сопротивления. Артикулы ks-b40-d5-10, ma0081 и ks-b30-d5-8 относятся к одной серии изделий КМ-профиль.

Назначение и область применения

Соединитель контрольный полоса до 40 мм пруток D 5–10 мм КМ-профиль предназначен для соединения двух типов проводников: плоской медной или стальной полосы шириной до 40 мм и круглого прутка диаметром 5–10 мм. Он обеспечивает электрический контакт в системах заземления, особенно там, где требуется периодический доступ для проверки сопротивления. Подходит для установки в составе контуров заземления на объектах с умеренной влажностью и невысокой химической агрессивностью - например, в производственных цехах, на энергообъектах, в административных зданиях.

Технические характеристики

• Тип изделия: разборный контрольный соединитель
• Ширина плоского проводника: 0–40 мм
• Диаметр круглого проводника: 5–10 мм
• Материал корпуса: сталь оцинкованная электрохимическим методом
• Покрытие: цинк - защищает от коррозии в условиях сухого воздуха
• Цвет: светло-серый
• Крепление: два зажимных винта M8 с прижимными пластинами
• Работает в соответствии с ГОСТ 15150-69 (класс умеренного климата)

Совместимость и монтаж

Соединитель контрольный полоса до 40 мм пруток D 5–10 мм КМ-профиль совместим с любыми проводниками соответствующих габаритов - как стальными, так и медными. Для монтажа:

• Уложите полосу и пруток в соответствующие пазы соединителя;
• Закрепите их двумя болтами M8, равномерно затянув - не перетягивать!
• Проверьте плотность контакта: при правильной сборке проводники должны плотно прилегать к металлическим пластинам без люфта.

Изделие не требует сварки или пайки - позволяет легко демонтировать и контролировать контакт. Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

Соединитель контрольный полоса до 40 мм пруток D 5–10 мм КМ-профиль соответствует требованиям ГОСТ 15150-69 - рассчитан на работу в условиях умеренного климата (температура от −25 C до +40 C, относительная влажность до 80%). Цинковое покрытие снижает риск коррозии, но не заменяет защиту в агрессивных средах. Не предназначен для постоянного воздействия воды, солевых растворов или кислот.

Преимущества

• Разборная конструкция - позволяет проводить регулярные измерения сопротивления заземления без вскрытия всей системы.
• Высокая механическая прочность благодаря стальному корпусу и надёжному зажиму M8.
• Электрохимическое цинкование обеспечивает долгую защиту от окисления в сухих помещениях.
• Поддерживает одновременную фиксацию двух типов проводников - экономит время и материалы при монтаже.

Ограничения применения

• Не использовать в условиях повышенной влажности (>80%), на открытом воздухе, в сырых подвалах или вблизи водоёмов - цинк будет активно корродировать.
• Не применять в агрессивных средах: химические производства, морские порты, кислотные/щелочные участки.
• Не допускается использование с проводниками шириной более 40 мм или диаметром менее 5 мм - контакт будет ненадёжным.
• Не предназначена для передачи больших токов короткого замыкания - только для рабочего заземления и контроля.

Примеры использования

• Связка стального токоотвода (D=8 мм) с медной полосой 30×4 мм на крыше здания - для контроля сопротивления заземления.
• Соединение прутка 10 мм с полосой 20 мм в подвале производственного цеха - для формирования единого контура заземления.
• Узел доступа для тестера сопротивления в распределительном щите - удобен для ежегодной проверки.

Практические советы

• Перед монтажом зачистите поверхности проводников от оксидов и грязи - это повысит надёжность контакта.
• При использовании медных проводников - убедитесь, что они не деформированы; искривлённые края могут не войти в паз.
• Затягивайте винты M8 усилием 1,5–2 Нм - слишком сильная затяжка повредит резьбу или деформирует пластину.
• Для длительной службы рекомендуется периодически осматривать соединитель на предмет потери контакта или следов коррозии - особенно после зимнего периода.
• Артикулы ks-b40-d5-10 и ks-b30-d5-8 отличаются только шириной полосы - выбирайте по фактическому размеру проводника, а не по запасу.
