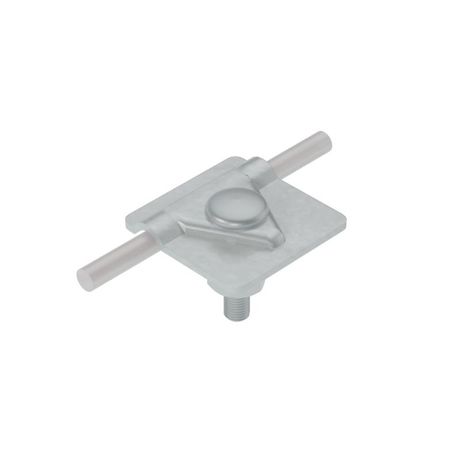

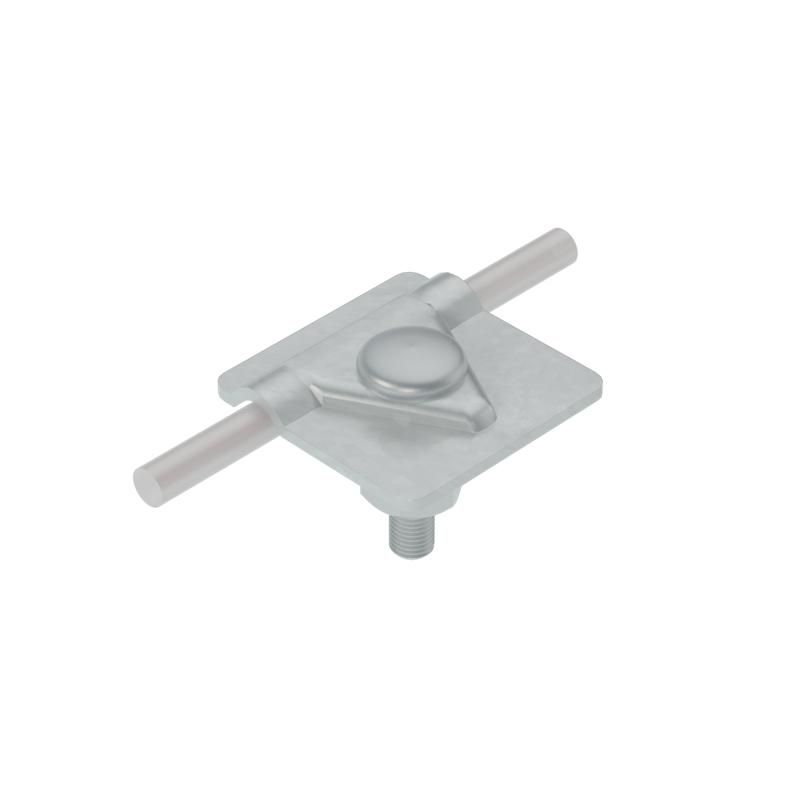

Универсальный соединитель для прутка 5-10мм. Одна пластина 40х40мм. Гальваническое цинкование - US-D5-10 КМ-Профиль USM-D5-10 MA0286

Универсальный соединитель для прутка диаметром 5–10 мм с одной пластиной 40×40 мм от КМ-профиль (артикулы ma0286, usm-d5-10, us-d5-10) используется для надёжного электрического соединения металлических элементов в системах заземления, особенно при работе с круглыми стержнями и кровельными конструкциями.

Назначение и область применения

Этот соединитель применяется в системах заземления AURAFORT® для создания электрического контакта между круглым проводником (прутком) и плоскими стальными поверхностями - например, кровлей, фермами, несущими конструкциями. Он обеспечивает непрерывный токопроводящий путь в контуре заземления, включая термокомпенсационные участки. Подходит для внутренней установки, на открытых площадках с умеренной влажностью и в условиях слабой агрессии окружающей среды.

Технические характеристики

• Тип изделия: соединитель универсальный
• Диаметр подходящего прутка: 5–10 мм
• Размер контактной пластины: 40 × 40 мм
• Материал корпуса: сталь
• Покрытие: цинк (электрохимическое гальваническое покрытие)
• Крепёж: винт с шестигранной головкой
• Цвет: светло-серый

Совместимость и монтаж

Соединитель совместим с любыми стальными прутками диаметром от 5 до 10 мм, а также с кровельным железом, профилем, уголком и другими стальными деталями, имеющими достаточную толщину для плотного прилегания пластины. Для монтажа требуется просверлить отверстие в основании, зафиксировать соединитель винтом с шестигранной головкой, затем вставить и затянуть пруток через центральное отверстие. Обязательно проверьте, чтобы поверхность контакта была чистой, без краски, ржавчины или изоляции - иначе сопротивление увеличится.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения UHL, что допускает применение в помещениях и на улице при температуре от −40 C до +40 C и относительной влажности до 80%. Цинковое покрытие снижает риск коррозии, но не заменяет полноценную антикоррозийную защиту в агрессивных средах (например, возле морского побережья или химических производств).

Преимущества

• Одна пластина позволяет легко соединить пруток с любой стальной конструкцией без необходимости сварки
• Гальваническое цинкование повышает долговечность в сравнении с просто окрашенной сталью
• Шестигранный винт обеспечивает прочное и контролируемое затягивание ключом
• Подходит для модульных систем заземления AURAFORT®, где важна стандартизация компонентов

Ограничения применения

• Не рекомендован для постоянного воздействия воды, высокой влажности (>80%) или агрессивных паров (кислоты, щёлочи)
• Не подходит для прутков меньше 5 мм или больше 10 мм - возможен люфт или недостаточная фиксация
• Не является самостоятельным заземлителем; требует подключения к основному контуру
• Не рассчитан на механические нагрузки - не используйте как опору или кронштейн

Примеры использования

• Соединение медного/стального прутка с кровельным железом на промышленном здании
• Обеспечение равнопотенциального соединения между трубопроводом и заземляющим контуром
• Формирование вертикального заземлителя из прутка, закреплённого к стальному каркасу крыши
• Замена сварного соединения в труднодоступных местах при ремонте системы заземления

Практические советы

• Перед установкой зачистите место контакта на основе (кровля, ферма) до металла - удалите краску, окалину, грязь
• Используйте ключ на 10–13 мм для затяжки винта - перетягивать нельзя, это может деформировать пластину
• Проверяйте сопротивление контакта после монтажа: оно должно быть менее 0,1 Ом
• Если соединитель устанавливается вне помещения, дополнительно смажьте резьбу винта противокоррозийной paste (например, Zink-Spray)
• Артикулы ma0286, usm-d5-10 и us-d5-10 - это один и тот же продукт от КМ-профиль, различаются только кодировкой поставщика
