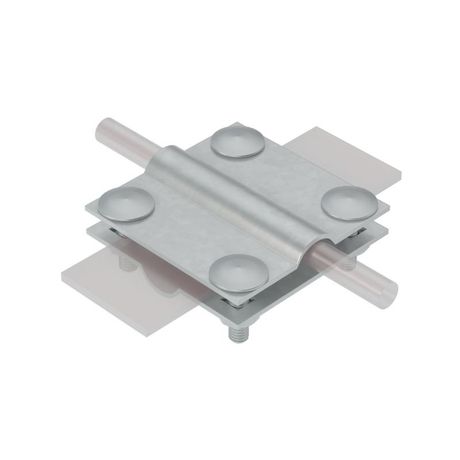

Соединитель крестообразный для прутка 5-12мм и полосы шириной до 40мм. Две пластины. Горячее цинкование - 2XS-D5-12-B40 HD КМ-Профиль MA0013

Соединитель крестообразный КМ-профиль 2xs-d5-12-b40 hd - надёжный элемент для создания контура заземления, обеспечивающий электрический контакт между прутком и металлической полосой при крестообразном или Т-образном соединении. Применяется в системах AURAFORT®, особенно там, где важна устойчивость к коррозии и долговечность.

Назначение и область применения

Соединитель крестообразный КМ-профиль 2xs-d5-12-b40 hd используется для формирования электрических соединений в системах заземления. Он сочетает два типа проводников: круглые прутки и плоские полосы, позволяя собирать гибкие и прочные контуры. Подходит для установки внутри помещений, на открытых площадках и в условиях повышенной влажности - например, возле бассейнов, на промышленных объектах, в подземных коммуникациях.

Технические характеристики

• Тип соединителя: крестообразный (возможно также Т-образное соединение)
• Диаметр прутка: 5–12 мм
• Ширина полосы: до 40 мм
• Материал корпуса: сталь
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Тип крепежа: зажимные винты (в комплекте)
• Цвет: светло-серый
• Количество фиксирующих пластин: 2 шт. (HD - усиленные)

Совместимость и монтаж

Соединитель совместим с любыми прутками и полосами, соответствующими указанным размерам. Для монтажа:

• Разместите пруток и полосу в пазах изделия так, чтобы они пересекались под углом 90° (для креста) или 180° (для Т-соединения).
• Установите две усиленные пластины сверху и снизу.
• Закрутите зажимные винты равномерно, пока не будет обеспечён плотный контакт - не переусиливайте, чтобы не повредить резьбу.
• Не требует сварки - всё механическое крепление. Удобен для быстрого монтажа и последующего обслуживания.

Обратите внимание: посадочные отверстия рассчитаны именно на прутки 5–12 мм - использование проводников меньшего или большего диаметра снижает надёжность контакта.

Безопасность и стандарты

• Покрытие выполнено по ГОСТ 9.307-89 - гарантирует антикоррозийную защиту даже при длительном воздействии влаги.
• Изделие соответствует требованиям ГОСТ 15150-69 для эксплуатации в условиях умеренного климата и слабой агрессивности окружающей среды.
• Подходит для применений, где требуется исключить тепловое расширение - используется в термокомпенсационных соединениях.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен в несколько раз по сравнению с некорродированными аналогами.
• Усиленные пластины HD обеспечивают более надёжный контакт и предотвращают деформацию при нагрузке.
• Отсутствие необходимости в сварке - экономит время, снижает риск повреждения покрытия и позволяет легко заменить деталь.
• Совместимость с двумя типами проводников - универсальное решение для сложных схем заземления.

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, в промышленных цехах с постоянным выбросом кислот или щелочей).
• Не рекомендуется использовать при температурах выше +60 C - возможна потеря герметичности контакта.
• Не подходит для прутков меньше 5 мм или больше 12 мм - не обеспечивается достаточное давление зажима.
• Не является изолирующим элементом - все части находятся под потенциалом заземления.

Примеры использования

• Связка вертикальных заземлителей (пруток Ø10 мм) с горизонтальной лентой 40×4 мм на территории подстанции.
• Формирование сетчатого контура вокруг здания из прутков и полос в системе AURAFORT®.
• Соединение заземляющего проводника с металлической конструкцией (каркас крыши, трубопровод) в условиях повышенной влажности - например, на котельной или в пищевом цехе.

Практические советы

• Перед монтажом проверьте, что поверхности прутка и полосы свободны от оксидов и грязи - это повысит проводимость контакта.
• При использовании в открытом грунте закапывайте соединитель глубже уровня промерзания, чтобы избежать механических повреждений.
• Проверяйте затяжку винтов через год после установки - возможно ослабление из-за осадки грунта или температурных колебаний.
• Артикул 2xs-d5-12-b40 hd - единственный вариант в линейке КМ-профиль с двумя HD-пластинами; другие модели имеют одну пластину - не путайте!
