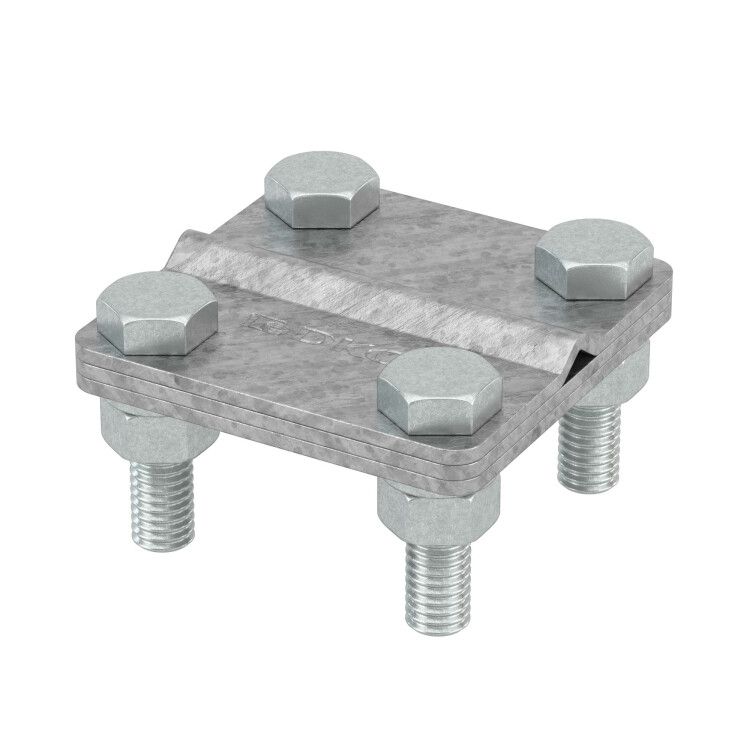

Соединитель пруток - полоса 57х57 мм NG3102 ДКС

Соединитель пруток-полоса 57х57 мм с разделительной пластиной от DKC (ДКС), артикул ng3102, предназначен для надёжного электрического соединения круглых заземляющих прутков с плоскими заземляющими полосами. Изделие выполнено из горячеоцинкованной стали и применяется в системах молниезащиты и заземления зданий.

Назначение и область применения

Соединитель пруток-полоса 57х57 мм с разделительной пластиной обеспечивает механическую и электрическую связь между вертикальным заземлителем (прутком) и горизонтальным заземляющим проводником (полосой). Применяется в системах молниезащиты, заземления промышленных объектов, трансформаторных подстанций, жилых и коммерческих зданий. Подходит для установки на открытых участках, в грунте и внутри помещений.

Технические характеристики

• Размеры: 57 × 57 мм - оптимальный шаг для равномерного распределения тока и устойчивости к механическим нагрузкам;
• Материал: сталь с горячим цинкованием - защищает от коррозии в агрессивных средах;
• Тип крепежа: винт с шестигранной головкой - позволяет затягивать соединение гаечным ключом без повреждения поверхности;
• Совместимость: круглые проводники 8–10 мм (прутки) и плоские полосы до 30 мм шириной (например, 25×4 мм);
• Цвет: светло-серый - соответствует цвету оцинкованной стали, не требует окраски;
• Рекомендовано для использования в комплекте с другими элементами серии Jupiter - обеспечивает совместимость по габаритам и материалам.

Совместимость и монтаж

Соединитель пруток-полоса 57х57 мм с разделительной пластиной совместим с заземляющими прутками диаметром 8–10 мм и полосами шириной до 30 мм. Для монтажа:

• Закрепите пруток через отверстие в одной части корпуса - используйте винт с шестигранной головкой;
• Уложите полосу под разделительную пластину и закрепите вторым винтом;
• Не перетягивайте винты - достаточно плотного контакта без деформации металла;
• Проверьте контакт после монтажа: соединение должно быть надёжным, без люфтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 62305 по применению в системах молниезащиты. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и химической активности почвы. Соответствие нормам гарантирует безопасность при протекании токов замыкания и ударов молнии.

Преимущества

• Разделительная пластина предотвращает контакт прутка и полосы напрямую - снижает риск электрохимической коррозии;
• Горячее цинкование даёт защиту на 15–20 лет даже в агрессивных грунтах;
• Шестигранный винт удобен для работы с гаечными ключами - не требует специального инструмента;
• Одинаковые размеры (57×57 мм) позволяют использовать один тип крепежа для всех соединений в рамках системы Jupiter;
• Легко проверить качество монтажа - визуальный контроль доступен без демонтажа.

Ограничения применения

• Не предназначена для соединения проводников большего диаметра - прутки >10 мм или полосы шире 30 мм не будут надёжно фиксироваться;
• Не рекомендуется для использования в местах постоянного воздействия кислотных или щелочных растворов - цинк может разрушаться быстрее;
• Не следует применять в качестве основного заземляющего элемента - только как соединительный узел между уже установленными проводниками;
• Не подходит для высокочастотных импульсных систем без дополнительной экранировки - возможны потери на переходном сопротивлении.

Примеры использования

• Подключение вертикального заземлителя (прутка Ø10 мм) к горизонтальной полосе 25×4 мм у фундамента здания;
• Соединение заземляющей сети с выносным контуром у трансформаторной подстанции;
• Обустройство точки заземления на крыше здания для защиты антенны или молниеотвода;
• Монтаж в промышленных цехах с высокой влажностью - например, на пищевых производствах или в теплицах.

Практические советы

• Перед монтажом очистите поверхности прутка и полосы от ржавчины и грязи - это повысит проводимость;
• При использовании в грунте - засыпьте место соединения песком или бетоном, чтобы исключить механическое перемещение;
• Проверяйте момент затяжки винта - он должен быть достаточным для плотного контакта, но не вызывать трещины в цинковом слое;
• Для комплексных систем заземления - используйте все элементы серии Jupiter (DKC): они рассчитаны на взаимодействие друг с другом;
• Артикул ng3102 - единственный вариант в линейке DKC с такими габаритами и разделительной пластиной; другие модели не подходят по форме и размеру.
